Настройка циркуляционного насоса отопления репетиционного корпуса в Адлере
Почему удаленная ветка отопления недогревается при работающем MAGNA3?

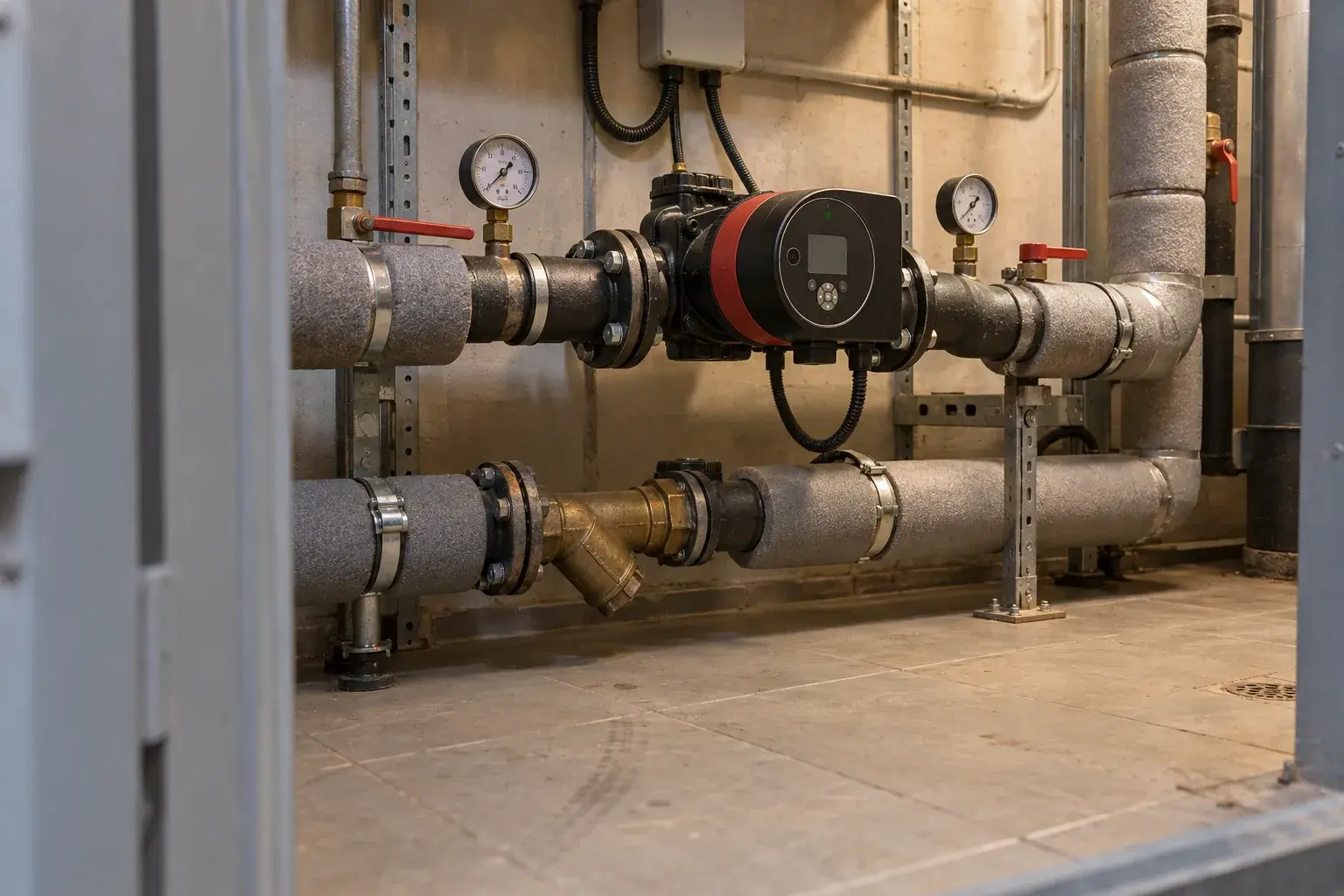

В одном крыле репетиционного корпуса радиаторы нагреваются быстро, в другом едва теплеют после открытия термостатов. На условном объекте в Адлере установлен Grundfos MAGNA3; перед заменой насоса нужно понять, в какой точке работает система и какой режим управления выбран. Это технический пример, не описание выполненного заказа.
Измеряем систему, а не только насос
Записываем температуру подачи и обратки накладными датчиками с теплоизоляцией контакта, давление до и после насоса на предусмотренных манометрах, положение отсечных клапанов и состояние сетчатого фильтра. В меню MAGNA3 смотрим режим управления, заданное значение, оценку расхода и текущие сообщения. Показания сравниваем при одной нагрузке: открываем выбранные термостаты и выдерживаем время стабилизации.
Руководство Grundfos описывает режимы AUTOADAPT и пропорционального давления. Рекомендация AUTOADAPT для двухтрубных радиаторных систем не означает, что она автоматически подходит любой существующей разводке. Проектные расход и напор, фактическая схема и работа удаленных веток важнее заводской настройки.
Отделяем настройку от гидравлического препятствия
Если насос сообщает нормальную работу, а перепад на грязевике заметно вырос по сравнению с исходным журналом, сначала останавливаем контур и очищаем фильтр по его паспорту. Менять рабочую точку насоса при закрытом клапане или забитом фильтре опасно для соседних веток. Доступный воздух удаляем через штатные точки при безопасной температуре; корпус насоса не превращаем в случайный воздухоотводчик.
СП 60.13330.2020 в действующей редакции задает проектную рамку отопления зданий. Он нужен для сверки принятой схемы и расчетных расходов. Конкретные меню, ориентацию головки и запуск MAGNA3 проверяем по руководству изготовителя. Дополнительная работа здесь - маркировка положения клапанов после диагностики, чтобы ночная смена не меняла его вслепую.
Корректируем режим по измерениям
Когда препятствий нет, а удаленная ветка не получает проектный расход, сопоставляем настроенный напор с расчетной характеристикой сети. Через штатное меню или Grundfos GO выбираем режим и уставку, предусмотренные проектом; перед изменением сохраняем исходные значения. Поднимаем уставку только до расчетной точки, одновременно следя за шумом ближних клапанов и температурой обратки. Если перепад нестабилен при постоянной нагрузке, проверяем датчик, а не увеличиваем скорость без предела.
При подтвержденном дефекте электроники или ротора насос изолируют и ремонтируют по сервисной процедуре изготовителя либо заменяют на согласованный типоразмер. Удар по корпусу и прямое подключение двигателя минуя управление не являются проверкой. После сборки возвращаем теплоизоляционные кожухи без перекрытия охлаждения головки.
Как принимаем работу
Повторяем замеры при тех же открытых термостатах: давление, температуры на удаленной и ближней ветках, режим и оценку расхода на дисплее. В акте оставляем исходную и конечную уставки, показания манометров и состояние фильтра. При закрытии части потребителей насос должен перейти к предусмотренной характеристике без шума и аварии. Если температурный перекос остается, ищем балансировку распределения, а не назначаем второй исправный насос.
Частые вопросы
Нужно ли всегда оставлять AUTOADAPT?
Нет. Режим выбирают по гидравлической схеме и расчетной точке конкретного контура.
Может ли засор фильтра выглядеть как слабый насос?
Да. Поэтому сравниваем давления и осматриваем фильтр до изменения настроек.
Достаточно температуры одного радиатора для приемки?
Нет. Нужны сравнимые условия, несколько веток и показания насоса.
