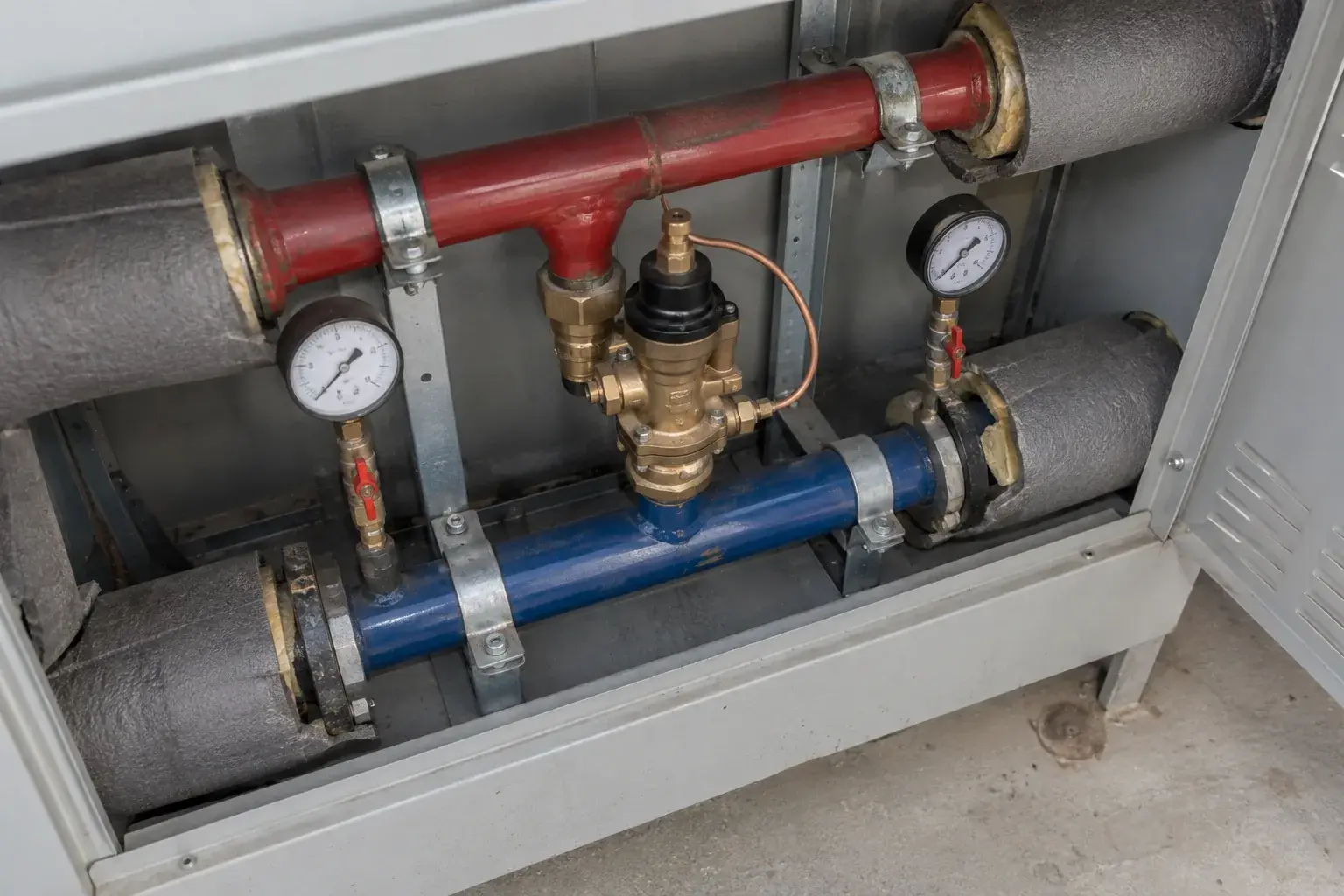

Настройка байпаса отопления галереи в Сочи
Откуда берется шум в отопительной ветке, когда термоклапаны закрываются?
В галерее часть радиаторов перекрывается термоклапанами в часы открытых залов. Если насос сохраняет прежний напор, на оставшейся ветке может вырасти перепад и появиться свист. Проверяем байпасный регулятор и гидравлику, прежде чем списывать звук на сами радиаторы.
Ловим шум в нужном режиме
На объекте отмечаем, сколько контуров открыто, какой режим насоса задан и когда появляется звук. Два манометра ставим в предусмотренных проектом точках до и после регулируемого участка. Записываем перепад при открытых и почти закрытых термоклапанах; одиночная цифра в спокойном режиме ничего не объяснит.
Стетоскопом или механическим щупом локализуем источник. Шум у корпуса регулятора, радиаторного клапана и насоса звучит по-разному. Если перепад не меняется, а звук остается, проверяем наличие воздуха и состояние опор трубы.
Зачем здесь AVDA
Самодействующий AVDA открывает перемычку при росте перепада, пропуская часть потока обратно и разгружая ветку. Но уставку нельзя выбрать только по желанию убрать свист. Сверяем маркировку клапана, направление потока, диапазон пружины и расчетный минимальный расход насоса с проектом и техкартой Danfoss.
Если регулятор установлен обратной стороной или заклинил, подстройка рукоятки не поможет. После безопасного вывода участка осматриваем фильтр перед узлом, состояние седла и импульсную связь, если она есть в фактической комплектации. Дополнительная работа - очистка грязевика, когда именно его перепад ограничивает поток.
Меняем настройку только после измерений
При исправном клапане меняем положение регулировки небольшими шагами и каждый раз повторяем режим закрытия термоклапанов. Записываем перепад, температуру подачи и обратки, скорость насоса. Если байпас открыт постоянно, часть теплоносителя крутится коротким кругом и дальние приборы могут недогреваться.
СП 60.13330.2020 описывает общие требования к отопительной системе. Конкретная уставка AVDA следует из проекта и характеристики установленного типоразмера; норму давления из СП нельзя превратить в готовое положение рукоятки.
Простой расчет для ведомости
Расчетный пример, не измерение галереи: при 0,42 бар до узла и 0,25 бар после разность составляет 0,17 бар. Повторяем такой замер при нескольких положениях термоклапанов. Цель не получить ровно 0,17 бар, а увидеть, остается ли перепад в проектном рабочем окне при переменном расходе.
Для отчета отмечаем обе точки подключения манометров и состояние насосного режима. Тогда следующий сервис может сопоставить значения, а не гадать, изменилось ли оборудование.
Приемка без свиста
Возвращаем изоляцию и проверяем герметичность разъемов. Последовательно открываем и закрываем несколько веток, слушаем шум и смотрим температуру дальних радиаторов.
Если шум исчез лишь после резкого уменьшения скорости насоса, проверяем, хватает ли расхода всем помещениям. Настройка байпаса принимается вместе с циркуляцией, а не отдельно от нее.
Частые вопросы
Можно ли просто снизить скорость насоса?
Только после проверки расхода в дальних ветках и проектного режима.
Зачем два манометра?
Они показывают перепад на регулируемом участке в одном и том же режиме.
Почему клапан не держат постоянно открытым?
Постоянный короткий переток может лишить дальние приборы нужного расхода.
