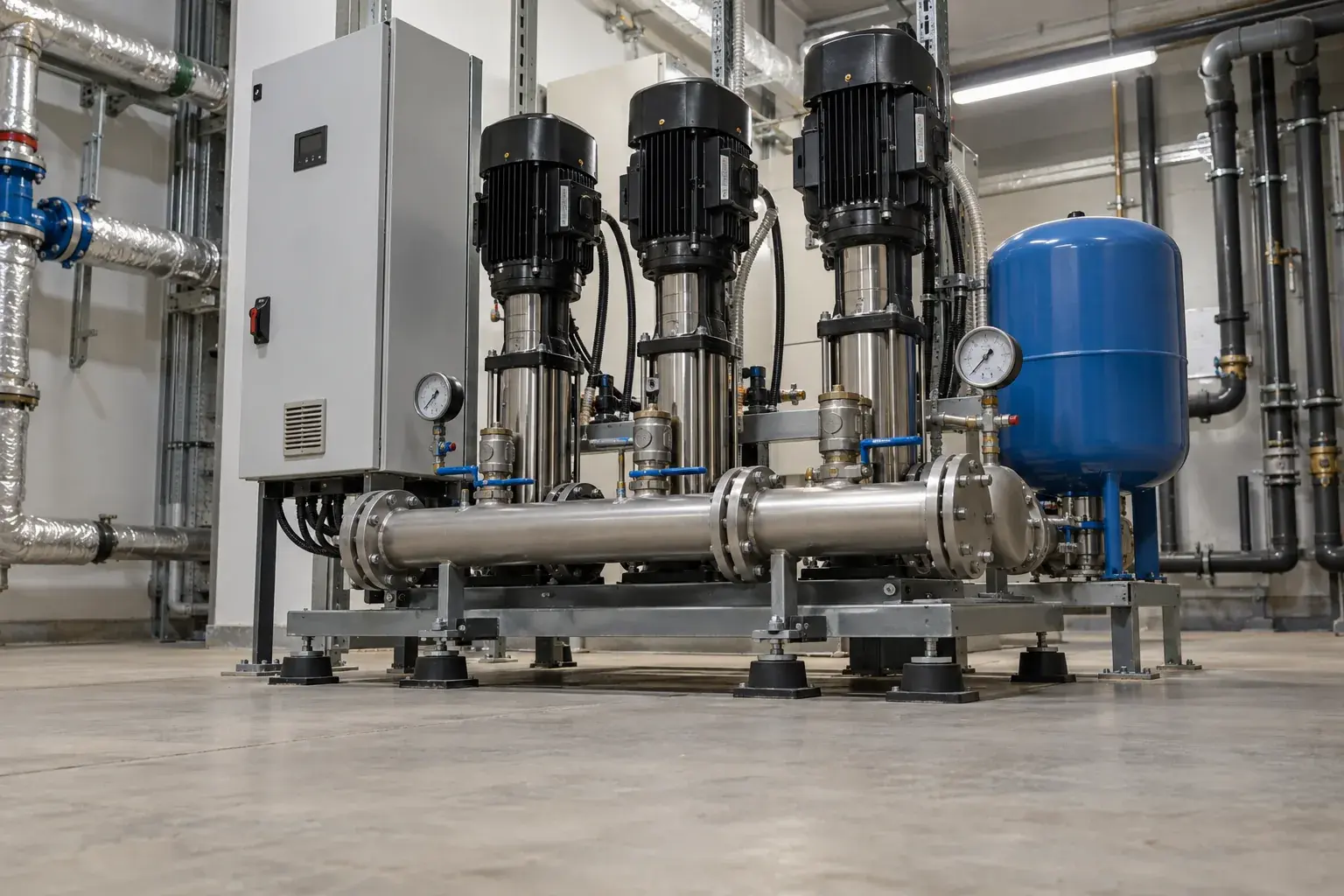

Монтаж повысительной насосной станции гостиницы в Краснодаре
Как рассчитать напор, подобрать рабочую схему насосов и проверить станцию, чтобы давление сохранялось на верхних этажах без лишнего шума?
Повысительную насосную станцию гостиницы подбираем по расчетному расходу и требуемому напору в самой неблагоприятной точке, а не по числу этажей или диаметру ввода. На объекте измеряем давление и динамику расхода, уточняем высотные отметки и потери сети, проверяем место установки, затем собираем обвязку, автоматику и испытываем станцию в нескольких режимах.
Снимаем профиль давления до выбора оборудования
На вводе устанавливаем поверенный манометр или регистратор давления и фиксируем статическое значение, падение при водоразборе и суточные колебания. Ультразвуковым расходомером либо данными исправного узла учета проверяем характерные расходы. Одновременно измеряем отметку верхней точки и осматриваем существующие фильтры, арматуру и заужения.
Кратковременный замер ночью дает завышенное представление о доступном давлении. Для гостиницы важны пики одновременного пользования, заполнение емкостей, работа прачечной и другие предусмотренные проектом потребители. Исходные данные увязываем с расчетом по СП 30.13330.2020.
Расчетный пример требуемого напора
Условно на вводе при расчетном расходе остается 1,8 бар. Верхняя расчетная точка находится на 18 м выше насосной, для нее требуется остаточный напор 2,0 бар, а потери по трассе и арматуре приняты 0,5 бар. Геодезическая высота эквивалентна примерно 1,8 бар.
Станция должна добавить 1,8 + 2,0 + 0,5 - 1,8 = 2,5 бар, то есть около 25 м водяного столба, при расчетном расходе. После этого проверяем кривую насоса, диапазон частотного регулирования, минимальный расход, резервирование и давление, допустимое для нижних этажей.
Почему ставим несколько насосов и как собираем обвязку
Несколько насосов позволяют включать ступени по фактическому расходу и сохранять согласованный резерв. Количество и схема зависят от категории надежности и проекта. На общей раме проверяем виброопоры, соосность, направление потока, обратные и запорные клапаны, датчики давления и возможность снять один агрегат без разборки всей станции.
Трубопроводы не должны передавать свою массу и перекос на патрубки насосов. Предусматриваем опоры, разъемные соединения, дренаж и доступ к фильтрам. Пресс-соединения выполняем калиброванным инструментом под систему труб, резьбовые и фланцевые узлы затягиваем равномерно.
| Узел | Что проверяем | Инструмент |
|---|---|---|
| Ввод | Давление под расходом и колебания | Регистратор давления, расходомер |
| Насосы | Рабочую точку, чередование, ток | Манометры, токовые клещи |
| Обвязка | Опоры, герметичность, доступ | Нивелир, пресс-инструмент, опрессовочный насос |
| Автоматика | Уставки, аварии, сухой ход | Сервисный интерфейс и контрольные отключения |
Испытания и настройка автоматики
До пуска промываем подготовленный участок, выполняем гидравлическое испытание по проекту и программе работ, удаляем воздух. Затем проверяем направление вращения, чередование насосов, плавность изменения частоты, поддержание давления и реакцию на закрытие водоразбора.
Отдельно моделируем разрешенные программой неисправности: отключение рабочего насоса, пропадание сигнала, низкое давление на входе. Защита от сухого хода должна остановить оборудование раньше повреждения. Фактические уставки записываем, чтобы эксплуатация не восстанавливала их по памяти.
Как избегаем шума и избыточного давления
Шум возникает не только от двигателя. Проверяем виброразвязку, жесткие касания труб со строительными конструкциями, кавитационные признаки, скорость потока и резкие изменения уставки. Если давление на нижних этажах превышает допустимое, проектом предусматриваются зоны или регуляторы, а не искусственное ухудшение работы всей станции.
Решение принимаем по СП 30.13330.2020, ГОСТ 34059-2017, проекту и паспорту насосов. Заказчику передаем схему, расчетную рабочую точку, протокол испытаний, уставки и график обслуживания. Тогда станция остается понятной системой, а не закрытым шкафом, который обслуживают только после аварии.
Частые вопросы
Можно ли подобрать станцию только по этажности?
Нет. Нужны расход, давление на вводе под нагрузкой, высотные отметки, потери сети и требуемый напор у приборов.
Зачем частотное регулирование?
Оно позволяет изменять производительность по водоразбору и поддерживать давление без постоянной работы на полной мощности. Диапазон и уставки проверяются по характеристике насосов.
Нужна ли отдельная шумоизоляция помещения?
Сначала устраняем вибрацию, кавитацию, касания труб и неверный режим. Строительные мероприятия по шуму назначают после измерения и анализа источника.
