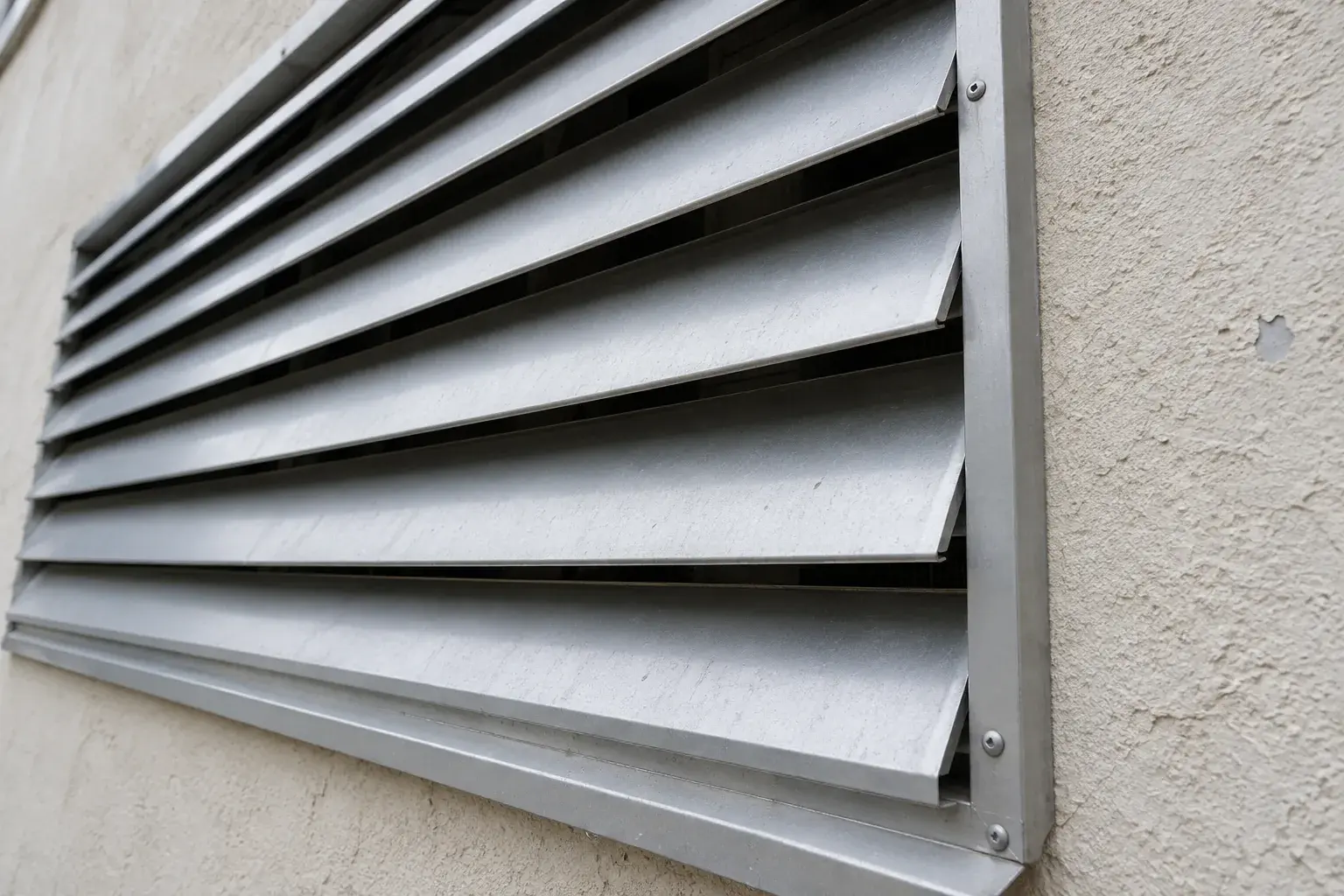

Монтаж наружной вентиляционной решетки в Хосте
Монтаж наружной вентиляционной решетки в Хосте
Наружная решетка должна пропускать расчетный воздух и защищать проем от прямого дождя. На фасаде мастерской в Хосте недостаточно закрыть отверстие любыми наклонными планками: слишком тесные проходы увеличивают сопротивление, а неверно собранный низ направляет воду внутрь. Подбираем и монтируем решетку как часть воздухозаборного узла, сохраняя доступ для осмотра.
Размер отверстия не равен проходному сечению
На объекте измеряем проем, толщину стены и положение воздуховода. Сверяем проектный расход и доступное место для крепления. Ширина фасадной рамки не показывает, сколько воздуха пройдет между лопатками: часть площади занимают профиль, крепеж и сетка.
Рулетка и лазерный дальномер помогают снять геометрию. Для проверки установленного узла используем подходящий анемометр, а при необходимости дифференциальный манометр. Метод выбираем с учетом доступного участка тракта. Скорость в одной щели не выдает автоматически расход всей установки.
При подборе проверяем таблицы или расчет изготовителя для конкретного типоразмера и комплектации. Учитываем сопротивление защитной сетки. Самовольно добавить плотную ткань за лопатками значит изменить характеристики уже выбранного узла. Это особенно заметно, когда свободного места для увеличения проема нет.
Отделяем защиту от дождя от полной герметичности
Фасадные жалюзийные решетки TROX WGF предназначены для защиты от прямого попадания дождя, листьев и птиц. Изготовитель отдельно предупреждает: при неблагоприятных условиях часть воды может увлекаться воздушным потоком. Поэтому обещать абсолютную водонепроницаемость открытого воздухозабора нельзя.
В документации WGF рекомендовано ограничивать скорость на входном сечении значением 2-2,5 м/с. Это характеристика подбора данной серии, а не универсальная норма для любой фасадной решетки. Проектировщик проверяет расчетное сечение и последующие элементы защиты с учетом конкретного расхода и условий установки.
Материал и покрытие согласуем для наружной среды. Важны также совместимость крепежа и возможность последующей очистки. Красивый фасадный цвет не компенсирует недоступную заднюю сетку или крепление только в непрочном отделочном слое.
Собираем проем без перекоса и закрытого водоотвода
Проверяем несущую основу, разметку и монтажную схему. Подходящие крепления подбираем под фактическую стену и предусмотренные нагрузки. До сверления уточняем скрытые коммуникации. Не используем случайное отверстие в облицовке как готовое основание анкера.
У выбранной системы различаются рядовые лопатки и нижний профиль. Их ориентацию сверяем с руководством, а не переворачиваем ради удобного доступа к винту. Стыки с фасадом выполняем по проектному узлу, сохраняя предусмотренный путь отвода воды. Излишек герметика не должен закрывать рабочие проходы.
После сборки осматриваем крепление с доступной стороны, положение сетки и примыкания. Если для осмотра понадобится разбирать половину фасада, вопрос обслуживания лучше решить до окончания отделки. Возможность снять предусмотренный элемент должна оставаться реальной.
Проверяем узел вместе с вентиляцией
СП 60.13330.2020 применяем к организации вентиляции в пределах его области действия. Монтажную последовательность и аэродинамику изделия уточняем по документам TROX. Сравниваем фактический режим установки с проектным после монтажа решетки, а не только до него.
В приемке фиксируем тип, размер, комплект сеток, крепления и доступ. Отдельно отмечаем отсутствие дребезга и незакрепленных деталей. Если сопротивление оказалось выше расчета, ищем причину в сечении и комплектации, а не снимаем защитные элементы без согласования.
Частые вопросы
Можно заменить заднюю сетку более мелкой?
Только после проверки ее сопротивления, крепления и возможности обслуживания в выбранном узле.
Одинаковые наружные размеры делают решетки взаимозаменяемыми?
Нет. Отличаются свободная площадь, лопатки, потери давления и монтажная схема.
Что подготовить к осмотру?
Доступ к фасадному проему и внутреннему участку воздуховода. Геометрию, основание и условия крепления проверяем на месте.
