Наладка напольного воздухораспределителя в Кудепсте
Наладка напольного воздухораспределителя в Кудепсте

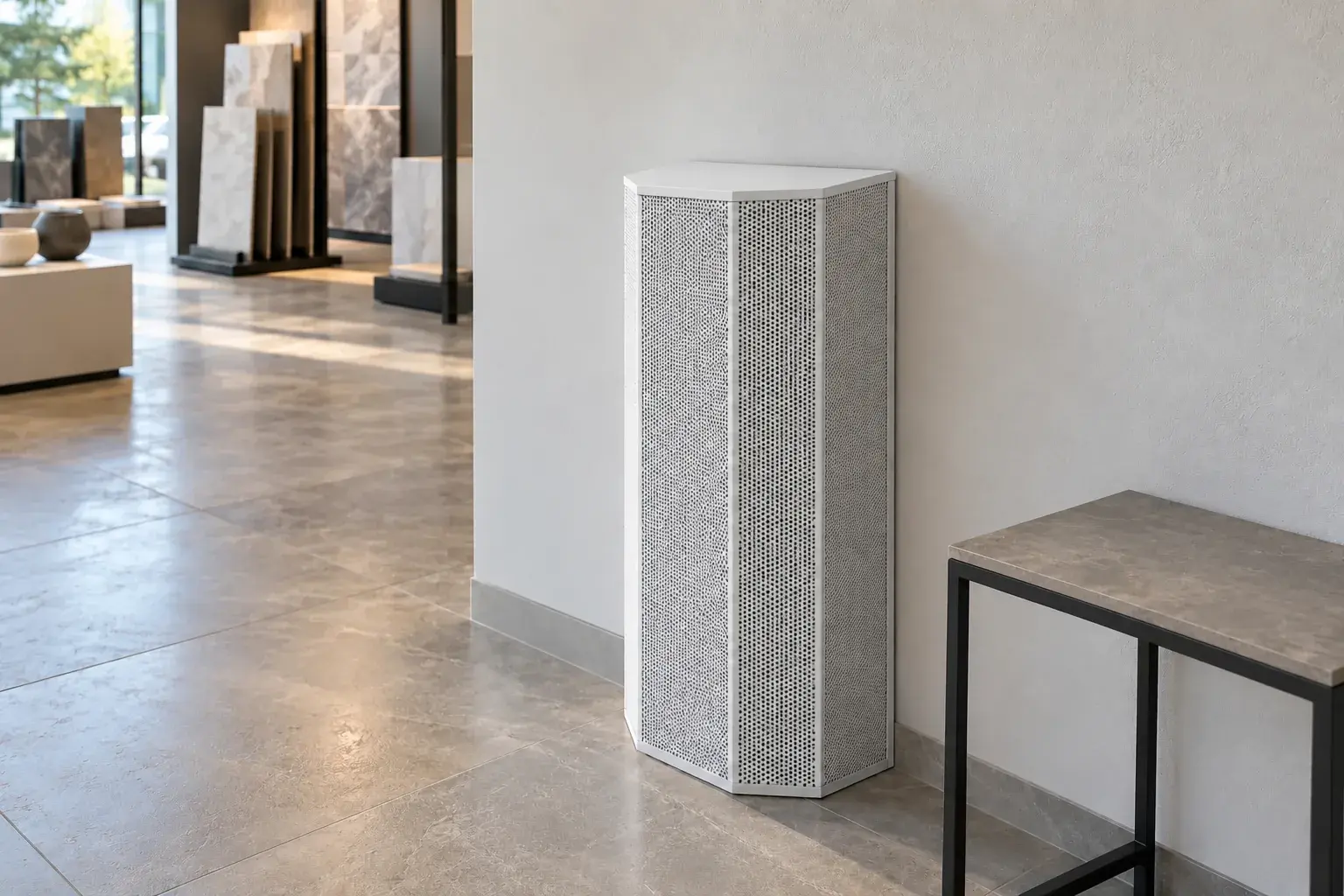

Низкий перфорированный корпус у стены легко принять за декоративный кожух. Если поставить перед ним тумбу, воздух продолжит поступать, но распределится уже иначе. В выставочном зале керамики в Кудепсте рассматриваем наладку вытесняющего воздухораспределителя TROX QLV: здесь важны свободная зона у пола и согласованная работа вытяжки наверху. Паллада проверяет систему при обычной расстановке экспонатов.
Что меняется при подаче снизу
Такой распределитель подает воздух с небольшой скоростью рядом с полом. Тепловые потоки от людей и оборудования поднимают его в занятую зону, а удаление организуют выше. Это другая схема движения, чем перемешивание потолочной струей. Направлять на посетителей сильную холодную струю ради заметного движения воздуха не требуется.
Из документации QLV выбираем конкретное исполнение: пристенный QLV-180 или угловой QLV-90, верхнее либо нижнее присоединение. Вытесняющая подача этой серии рассчитана на охлаждение. Использовать ее как готовое решение для подачи горячего воздуха без проверки проекта нельзя: теплый воздух может сразу уйти вверх, оставив нижнюю зону без нужного эффекта.
Расстановку фиксируем до измерений
На месте рулеткой отмечаем расстояния от корпуса до витрин, скамей и рабочих мест. Снимаем высоты подачи и удаления, проверяем доступ к перфорированной поверхности. Корпус не должен становиться подставкой для коробок. Поврежденную переднюю панель осматриваем вместе с внутренним выравнивающим элементом: после неудачной чистки распределение может измениться даже при прежнем расходе.
Схему зала сохраняем в измерительном листе. Если проводить приемку в пустом помещении, а затем поставить плотный ряд тумб вплотную к корпусу, повторяемость результата потеряется. Поэтому согласуем места постоянной мебели до настройки и отмечаем свободную область на плане эксплуатации.
Расход и ощущение сквозняка проверяем разными способами
Общий расход определяем на доступном измерительном участке воздуховода подходящим методом. Одно показание анемометра у случайного отверстия не умножаем на всю площадь кожуха: часть поверхности закрыта металлом, а скорость неодинакова. Применяем термоанемометр для малых скоростей, температурные датчики и прибор для измерения расхода в соответствии с выбранным сечением.
Затем отдельно исследуем занятую зону. Измеряем скорость и температуру в согласованных точках у пола и на рабочих высотах, сопоставляем их с проектными критериями комфорта. В журнале указываем положение датчика, режим установки и присутствующую тепловую нагрузку. Шум сравниваем при неизменной работе соседнего оборудования, иначе звук витринного компрессора можно ошибочно принять за шум распределителя.
Регулируем установленное исполнение
У QLV балансировочная заслонка является опцией. Сначала убеждаемся, что она действительно есть; перфорацию лицевой панели не заклеиваем вместо регулирования. Корректируем расход на предназначенном для этого устройстве, после каждого изменения повторяем замер и проверяем соседние ветви. Дополнительная работа - восстановление понятной маркировки настройки и доступа к ней после отделки.
СП 60.13330.2020 учитываем в актуальной редакции, включая изменение 6, для системы общественного помещения в пределах его области. Значения для конкретного зала берем из проекта и согласованной программы наладки. Каталожная ближняя зона TROX не превращается автоматически в единственную норму расстановки всех помещений.
На сдаче проверяем крепление корпуса, отсутствие перекрытых отверстий, достигнутый расход и результаты замеров в зоне посетителей. Эксплуатирующей стороне передаем схему свободных участков и настройки. Если проектная схема подачи и удаления не обеспечивает нужный режим, фиксируем необходимость ее пересмотра вместо бесконечного открытия заслонки.
Частые вопросы
Можно использовать дымовую шашку среди экспонатов?
Способ визуализации согласуем с объектом: составы не должны загрязнять коллекцию или вызывать нежелательное срабатывание сигнализации.
Перфорированную панель допустимо перекрасить?
Покрытие не должно забить отверстия или изменить внутренние элементы; способ восстановления согласуем с изготовителем.
Нужна повторная наладка после перестановки?
При заметном изменении расстановки или тепловой нагрузки повторяем контрольные измерения, даже если регулятор никто не трогал.
