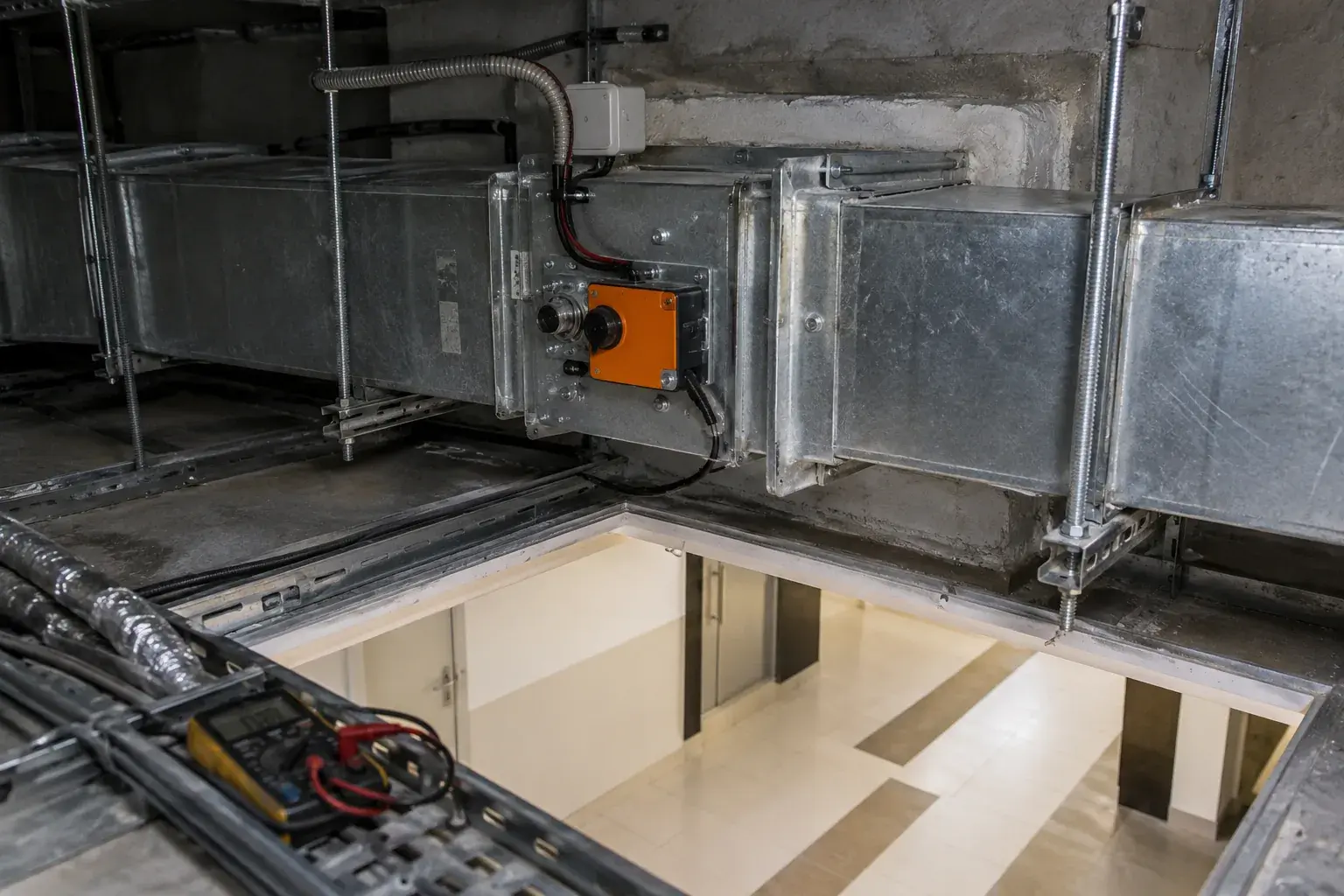

Наладка противопожарных клапанов торгового центра в Краснодаре
Как проверить приводы, концевые сигналы и взаимодействие противопожарных клапанов с вентиляцией и пожарной автоматикой?
Наладку противопожарных клапанов начинаем с проверки монтажа и доступности, затем по каждому сценарию контролируем движение заслонки, конечное положение, сигнал на щите и реакцию связанных вентиляторов. Полевой тест подтверждает работоспособность системы управления, но не устанавливает предел огнестойкости клапана - его подтверждают документы и лабораторные испытания изделия.
Сверяем клапан с проектом и исполнительной схемой
У каждого клапана должны совпадать тип, назначение, предел огнестойкости по документам, ориентация, место установки и алгоритм работы. Проверяем, не перепутан ли нормально открытый клапан с нормально закрытым, соответствует ли привод напряжению и управляющему сигналу, доступна ли кнопка ручного взвода и можно ли заменить привод через люк.
Осматриваем корпус, заслонку, воздуховод, узел пересечения преграды и огнезащитную заделку. Кабель не должен мешать ходу рычага, а декоративный потолок - блокировать сервис. Если клапан установлен с перекосом или упирается заслонкой в крепеж, автоматическая команда не исправит механический дефект.
Каким инструментом проверяем электрическую и механическую часть
Мультиметром проверяем питание, управляющий сигнал и концевые контакты. Токовые клещи помогают увидеть ненормальный режим привода, а секундомер - зафиксировать фактическое время перехода между положениями для сравнения с паспортом. Положение заслонки подтверждаем не только индикатором на панели, но и визуальным контролем доступного механизма.
Команды подаем по согласованной программе через штатную пожарную автоматику либо тестовый интерфейс. Прямое питание привода применяют только при отдельной проверке и понимании схемы, чтобы не повредить контроллер. После каждого воздействия восстанавливаем исходное состояние и убеждаемся, что система готова к следующему сценарию.
| Команда | Что наблюдаем | Что записываем |
|---|---|---|
| Пожар в зоне | Ход заслонки и связанный вентилятор | Время, конечный сигнал, реакцию системы |
| Снятие команды | Возврат или ручной взвод по алгоритму | Фактическое исходное положение |
| Потеря питания | Безопасное положение привода | Состояние контактов и сообщение |
| Локальный тест | Механическое отсутствие заедания | Замечания по доступу и креплению |
Расчетный пример программы наладки
Для условного торгового центра ведомость содержит 18 клапанов в шести пожарных зонах. Если на каждый клапан запланировать четыре фиксируемых состояния - исходное положение, команда пожара, конечный сигнал и восстановление - получаем не менее 18 x 4 = 72 записей. Отдельно идут реакции вентиляторов и диспетчеризации по каждой зоне.
Такой расчет показывает объем протокола, но не задает допустимое время хода. Его сравниваем с паспортом конкретного привода и проектным алгоритмом. Если часть клапанов работает по одной команде, проверяем каждый механизм и каждый обратный сигнал, а не ограничиваемся одним сообщением на панели.
Какие дефекты исправляем во время наладки
Переподключаем ошибочно заведенные концевые контакты, восстанавливаем кабельные вводы, регулируем привод по инструкции, убираем препятствие ходу рычага. При повреждении корпуса или заслонки клапан ремонтируют либо заменяют по документации производителя. Самодельное изменение механизма недопустимо.
Дополнительно восстанавливаем огнезащитную заделку, увеличиваем сервисный люк, маркируем клапан и кабель, актуализируем адрес в системе и исполнительную схему. После исправления повторяем не только локальный тест, но и полный связанный сценарий зоны.
- исправление цепей конечных сигналов
- замена совместимого электропривода
- восстановление огнезащитной заделки
- устройство сервисного люка и маркировки
Граница полевой проверки и нормативное основание
СП 7.13130.2013 определяет место противопожарных клапанов в системе защиты, ГОСТ 34060-2017 - порядок наладки вентиляционных систем, а ГОСТ Р 53300-2009 - испытания противодымной вентиляции. Эти документы используем вместе с проектом, алгоритмом пожарной автоматики и паспортами оборудования.
ГОСТ 34720-2021 описывает лабораторное испытание клапанов на огнестойкость. На действующем объекте не создают пожар для повторной проверки сертификата. Здесь подтверждаем соответствие изделия документам, правильность монтажа, движение заслонки, сигналы и взаимодействие инженерных систем.
Частые вопросы
Достаточно ли увидеть сигнал «клапан закрыт» на панели?
Нет. Проверяем фактическое движение заслонки, конечный контакт, связанную вентиляцию и соответствие адреса конкретному клапану.
Можно ли проверить предел огнестойкости на объекте?
Нет. Это характеристика изделия, подтверждаемая документами и лабораторными испытаниями. На объекте проверяют монтаж и функциональную работу.
Что делать, если к клапану нет доступа?
Организовать сервисный люк требуемого размера и безопасный подход. Узел, который нельзя осмотреть, взвести или заменить, не считается нормально обслуживаемым.
