Наладка EC-вентилятора фондохранилища в Центральном районе Сочи
Как отделить ошибку измерительной трубки от отказа EC-вентилятора?
В условном фондохранилище небольшого музея важен ровный воздухообмен: резкие колебания режима мешают поддерживать условия хранения. На дисплее приточной установки расход может «плавать», хотя электродвигатель исправен. На таком объекте мы не начинаем с замены вентилятора. У Systemair MUB-CAV/VAV регулятор ориентируется на перепад давления и заданный режим, поэтому ошибку измерительных трубок легко принять за поломку привода.
Сначала схема и исходное состояние
Сверяем шильдик агрегата, тип двигателя, проектную схему вентиляции и параметры, записанные при наладке. На контроллере фиксируем режим CAV или VAV, уставку, сообщение об ошибке и реакцию на изменение нагрузки. Проверяем, куда фактически подключены импульсные трубки и не пережата ли одна из них дверцей корпуса. Руководство MUB указывает, что заводская настройка CAV поддерживает постоянный расход через сигнал 0-10 В EC-двигателю; при VAV расположение измерительных трубок и схема управления иные. Переключать режим по одному показанию дисплея нельзя.

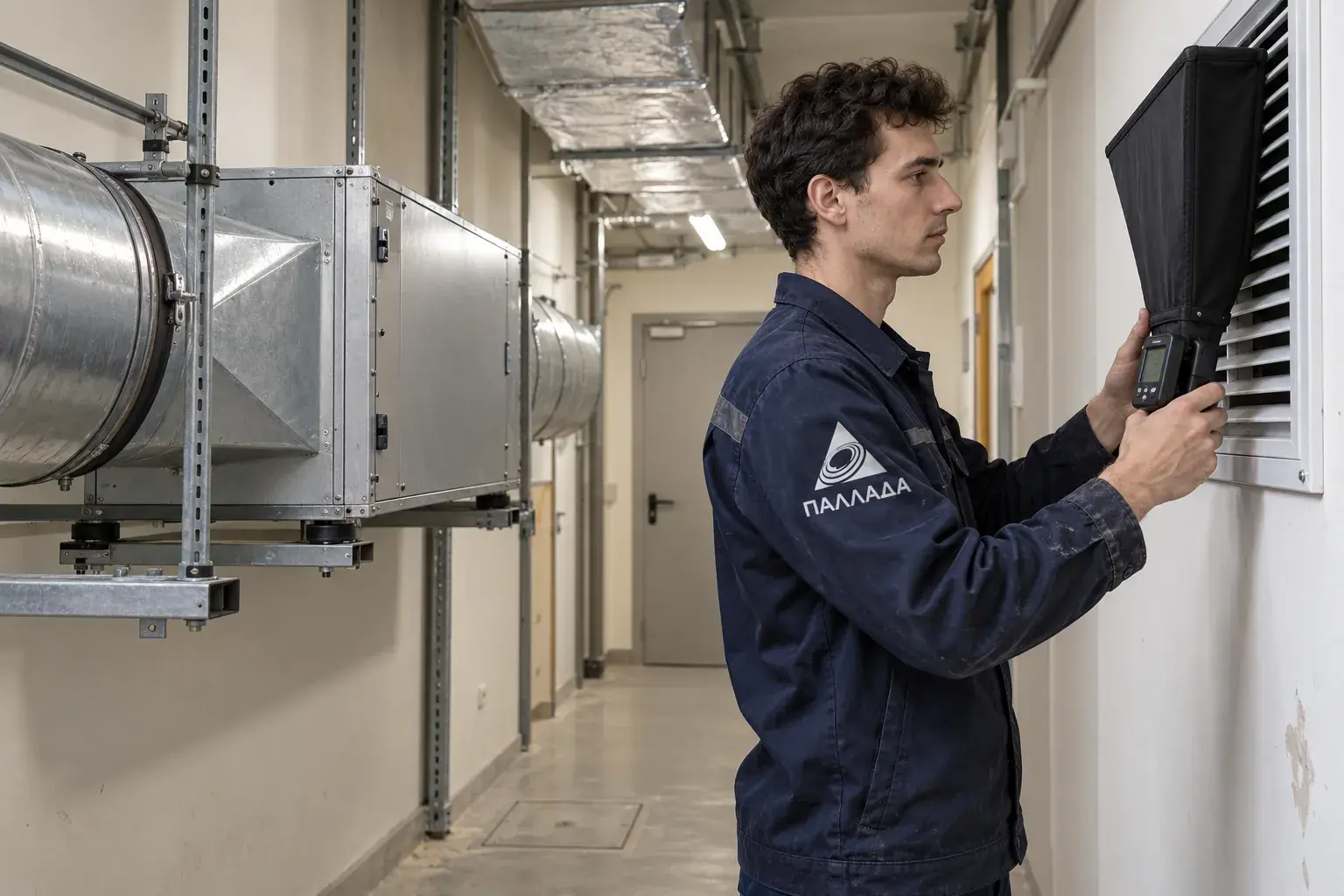

В доступной точке сети измеряем расход подходящим балометром или анемометром по утвержденной методике, отдельно записываем перепад давления на фильтре. Манометр с трубками помогает проверить, что контроллер действительно получает физический сигнал. Сравниваем показания с проектом и характеристикой конкретного размера MUB. Коэффициент K берем из инструкции для точной модели, а не из соседнего агрегата того же шкафа.
Где искать причину колебаний
Если трубка засорена или перепутана, контроллер получает неверную обратную связь и сам меняет обороты исправного двигателя. После отключения и безопасного доступа восстанавливаем штатное подключение, очищаем допустимые точки отбора и закрепляем трубки без перегибов. Затем повторяем измерение. Если расход упал из-за загрязненного фильтра, меняем его по паспорту и проверяем перепад; регулировкой оборотов грязный фильтр не маскируем.
Отдельная ветка проверки - сигнал автоматики здания. При устойчивом измеренном расходе, но скачущей команде на входе контроллера, причина может быть в расписании или датчике внешней системы. Записываем команду и ответ двигателя в одно время; исправление делает специалист автоматики по проекту. Двигатель рассматриваем для ремонта только после подтверждения его собственного отказа, проверки питания и разрешенных изготовителем диагностических операций.
Дополнительная наладка ветки
После устранения причины открываем балансировочные положения по исполнительной схеме, проверяем доступные решетки и связь с соседними помещениями. Фондохранилище не регулируют одной заслонкой на слух: изменение расхода в одной ветке влияет на остальные. При необходимости проводим повторную балансировку и заносим положение органов регулирования в журнал. СП 60.13330.2020 относится к проектированию вентиляции строящихся, реконструируемых и капитально ремонтируемых общественных зданий; порядок обслуживания MUB берем из руководства и проекта конкретной установки.
Приемка без догадок
На двух предусмотренных проектом режимах измеряем расход, перепад на фильтре и устойчивость сигнала управления. В акте оставляем модель вентилятора, режим CAV/VAV, примененный коэффициент K, приборы, условия измерения и отклонение от проектных значений. Приемка означает, что расход держится в согласованном проектном допуске, сигнал и обороты меняются предсказуемо, трубки и крышки закреплены. Если проектных уставок нет, сначала восстанавливаем исходные данные; случайную цифру на дисплее не объявляем нормой хранения.
Частые вопросы
Нужно сразу менять EC-двигатель?
Нет. Сперва отделяем сигнал измерения и автоматики от неисправности самого привода.
Можно поставить коэффициент K от похожей модели?
Нельзя: его сверяют с точной модификацией по руководству Systemair.
Достаточно увидеть расход на дисплее?
Нет. Контрольное измерение в сети показывает, соответствует ли отображаемое значение реальному воздухообмену.
