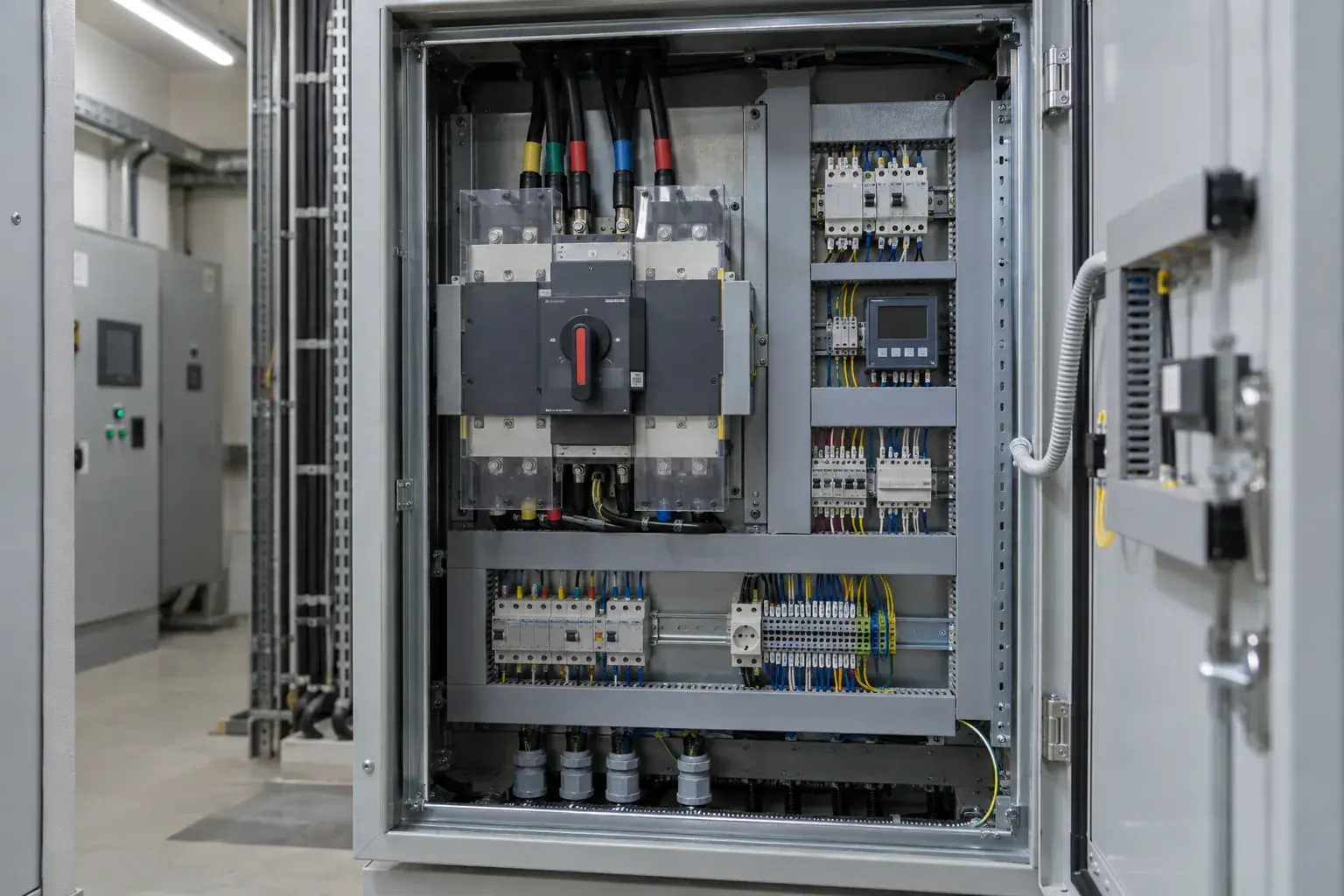

Наладка АВР резервного питания гостиницы в Сочи
Почему АВР не переводит гостиницу на резерв при пропадании сети?
АВР может видеть резервный ввод, но не разрешать переключение из-за отсутствующей фазы, неверного сигнала готовности генератора, настроенной задержки или блокировки. В щитовой проверяем не только положение переключателя, но и последовательность событий. Испытание проводим по согласованной программе, чтобы не отключить занятые номера и систему безопасности.
Сначала читаем схему и журнал событий
По проекту выделяем нагрузки, которым действительно нужен резерв: лифтовую автоматику, связь, часть освещения, насосы. Не весь гостиничный щит обязан переходить на генератор. Сверяем маркировку вводов с фактическими кабелями, проверяем доступ к аппаратам и ограничения по отключению.
Анализатором сети записываем напряжения на обоих вводах и порядок фаз, а из контроллера считываем последние причины отказа. Светящийся индикатор готовности не заменяет замер. На обесточенном и проверенном участке проверяем цепи управления; измерения под напряжением выполняет уполномоченный персонал в предусмотренном режиме.
Где исчезает команда на резерв
Разбираем цепочку: исчезновение основного ввода, сигнал пуска генератора, подтверждение стабильных параметров, разрешение переключения, фактическое положение контактов. На каждом шаге есть отдельный контакт или журнал события. Если резерв не набрал требуемые параметры, ускорение таймера АВР не решит проблему.
При дефекте клеммы или датчика оформляем замену по схеме; после ремонта проверяем механическую и электрическую блокировки. Прямое принудительное соединение вводов недопустимо. Инструкция ABB TruONE показывает, что режимы ручного и автоматического управления различаются; конкретные положения и команды берем из паспорта установленного аппарата.
Нагрузка резерва в цифрах
Расчетный пример: аварийное освещение 1,4 кВт, сетевое оборудование 0,8 кВт и насос 3 кВт дают 5,2 кВт активной мощности без учета пусковых токов. По такой сумме нельзя выбрать генератор: нужны коэффициент мощности, одновременность, пуск двигателя и запас по напряжению.
Токовые клещи на действующем вводе помогают увидеть реальные пики при допустимом режиме измерений. Если насос вызывает глубокую просадку, корректируем порядок пуска по проекту и настройкам оборудования. При необходимости переносим часть некритичных цепей в отдельную группу, но только после проверки с проектировщиком.
Проверяем переход и возврат
Фиксируем время от потери сети до питания резервных линий, напряжение на нагрузке и поведение при восстановлении основного ввода. Затем сравниваем с проектным сценарием и паспортом АВР. Проверку выполняем с представителем эксплуатации; имитировать аварию без согласования нельзя.
В акте оставляем схему цепей, настройки, записи событий и перечень нагрузок. Повторный тест после устранения дефекта важнее красивого экрана контроллера: работоспособность подтверждает переход под предусмотренной нагрузкой. СП 256.1325800.2016 задает рамку электроустановки, а детали переключения - проект и изготовитель.
Что включаем в сервисную ведомость
Кроме собственно АВР проверяем заряд аккумулятора пуска генератора, цепь сигнала готовности и состояние силовых контактных соединений в пределах согласованной программы. Нагрев клеммы под нагрузкой ищем тепловизором с поправкой на отражающие поверхности; подозрительный участок подтверждаем контактным измерением после безопасного доступа.
Отдельной строкой отмечаем несоответствие маркировки схеме. При следующем отказе инженер должен определить нужный ввод и группу за минуты, поэтому читаемая исполнительная документация - часть надежности, а не косметика щита.
Частые вопросы
Можно ли уменьшить задержку до нуля?
Только если это допускают проект, генератор и инструкция АВР. Иначе резерв может принять нагрузку до стабилизации.
Почему индикатор резерва горит, но питание не приходит?
Нужно раздельно проверить параметры ввода, разрешающие сигналы и положение силового аппарата.
Нужен ли тест под нагрузкой?
Да, в согласованном режиме: холостое переключение не показывает пусковые просадки и работу цепей.
