Почему нейтральная шина щита нагревается при нормальном токе фаз в Краснодаре
Почему нейтральная шина щита нагревается при нормальном токе фаз в Краснодаре?
В павильоне цифровой графики установлены десятки однофазных источников питания, световые панели и небольшие ИБП. Фазные токи на вводе выглядят умеренными, но одна зона закрытого щита заметно теплее соседних. В техническом примере для Краснодара нельзя по тепловизору сразу назвать виновным кабель нейтрали: локальный плохой контакт и суммирование гармоник требуют разного ремонта.
Разделяем контакт и состав тока

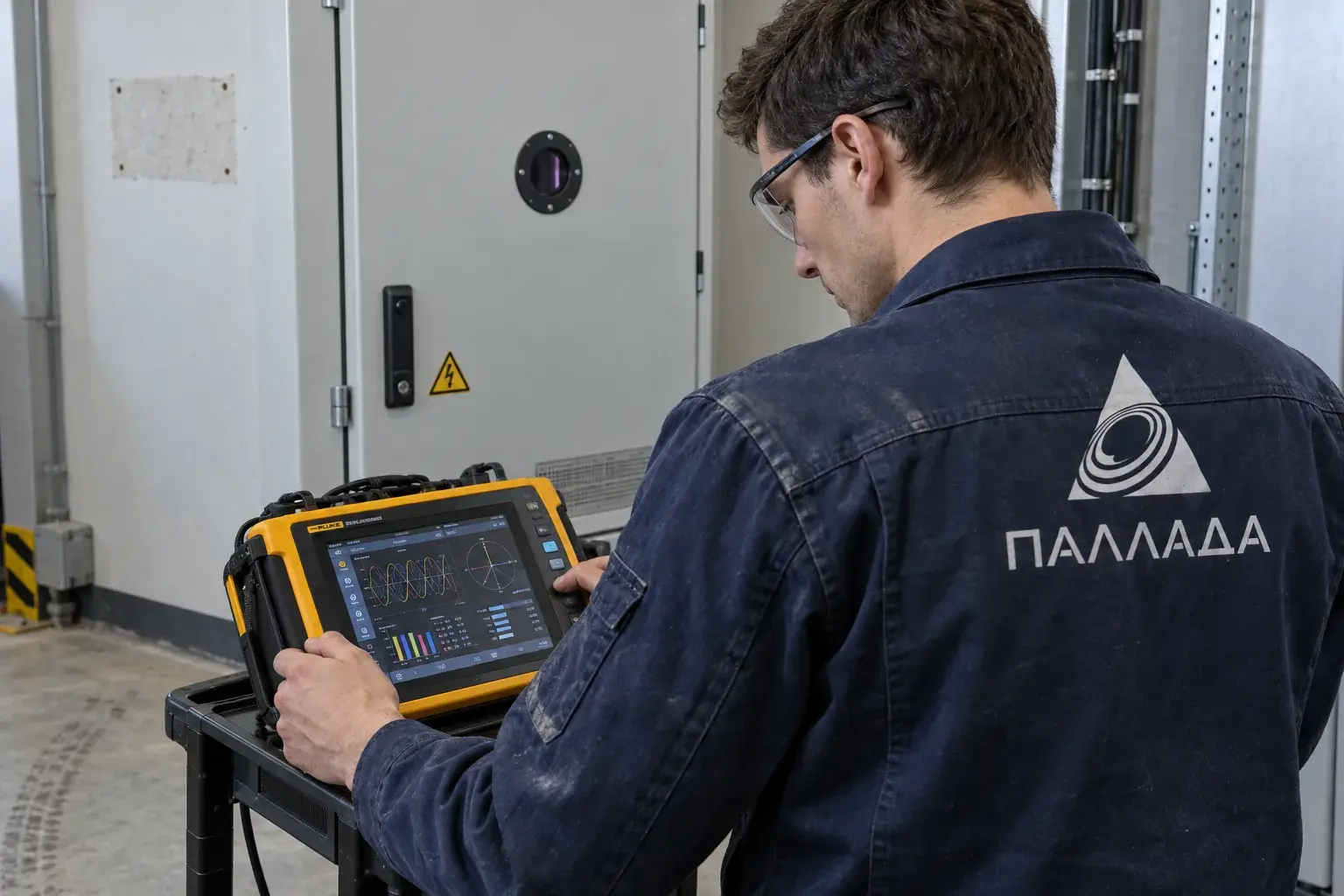

Через предусмотренное ИК-окно после стабилизации нагрузки сравниваем температуру доступных соединений с соседними однотипными узлами. Тепловой снимок сохраняем вместе с током и временем, без утверждения о причине по одному цвету. Анализатором Fluke 1777 по штатной схеме измеряем одновременно L1, L2, L3 и N, сохраняем действующие значения и спектр гармоник в рабочий и малонагруженный периоды. Его руководство описывает измерение гармоник; ток нейтрали не выводим простым сложением показаний трех клещей.
Если горячая точка сосредоточена на одной клемме при обычном токе N, первично подозреваем контакт. Если нагрев распределен по проводнику, а в нейтрали велик ток от несинусоидальных однофазных нагрузок, требуется проверка проектного выбора схемы и сечения. Механизм вероятен для третьих гармоник, но факт и долю показывает запись конкретного щита.
Безопасная проверка соединения
Работы внутри щита выполняет допущенный электрик после отключения, блокировки повторного включения и контроля отсутствия напряжения. Осматриваем следы потемнения, состояние наконечника и шинной поверхности. Дефектное соединение пересобираем с подходящим наконечником, зачисткой или заменой поврежденной детали и моментом затяжки из паспорта клеммы. Нельзя просто подтянуть горячую клемму под напряжением или ставить шайбу случайного размера.
СП 256.1325800.2016 с актуальными изменениями относится к электроустановкам общественных зданий и проектированию цепей до 1000 В переменного тока. Он нужен для сверки схемы и нагрузок; метод подключения Fluke и допустимый момент клеммы определяются инструкциями изделий. Никакой универсальный температурный предел для всех шин из одного снимка не назначаем.
Если виновата не клемма
При подтвержденной гармонической нагрузке передаем проектировщику профиль токов и состав оборудования для расчета нейтрали, распределения однофазных групп и возможной фильтрации. Самовольное увеличение номинала автомата не лечит ток нейтрали. Дополнительно маркируем цепи ИБП и световых панелей, чтобы при следующем расширении павильона нагрузку не добавили в уже напряженную группу без расчета.
После проектного решения переключения выполняются по согласованной схеме с проверкой непрерывности защитных проводников и восстановлением крышек. Если же проблема была только в клемме, не навязываем дорогой фильтр гармоник без измеренного основания.
Контроль под той же нагрузкой
Повторяем токи фаз и нейтрали, спектр и тепловой снимок после выдержки одинакового режима. Сравниваем не цвета палитры, а численные значения и условия измерений. В акте остаются номер цепи, исходные и конечные значения, выполненная замена и паспортный момент соединения. Нагрев не должен возвращаться при смене типичных сцен освещения.
Частые вопросы
Почему ток N бывает выше ожидаемого?
Несинусоидальные нагрузки могут создавать гармоники, которые складываются в нейтрали; это проверяется прибором.
Можно ли искать причину только тепловизором?
Нет, он показывает место нагрева, но не состав тока и сопротивление контакта.
Поможет ли автомат большего номинала?
Нет. Схему и проводники проверяют по проекту.
