Диагностика нагрева контакта электрощита гостиницы в Адлере
Что делать, если одна клемма в электрощите греется сильнее соседних?
Одна горячая клемма не дает права сразу подтянуть ее под напряжением. Сначала сравниваем нагрузку соседних цепей и тепловую картину, затем отключаем нужную линию и проверяем соединение. Причиной бывает ослабленный контакт, поврежденная жила, неверный наконечник или перегрузка, и каждую из них устраняют по-разному.
Снимок тепловизора нужен вместе с током
С эксплуатацией гостиницы согласуем безопасный режим нагрузки и доступ к щиту. Тепловизором снимаем клеммный ряд с одного расстояния и записываем режим, время работы и температуру сравнимых соединений. Блестящий металл отражает постороннее тепло, поэтому снимок оцениваем вместе с видимой конструкцией, а не по одному яркому пикселю.
Токовыми клещами измеряем нагрузку каждой сравниваемой линии при одинаковых условиях. Если нагретая клемма питает более мощный потребитель, температурная разница сама по себе еще не доказывает плохой контакт. Методические материалы Fluke связывают локальный нагрев с повышенным сопротивлением, но также требуют учитывать режим и свойства поверхности.
Находим причину после отключения

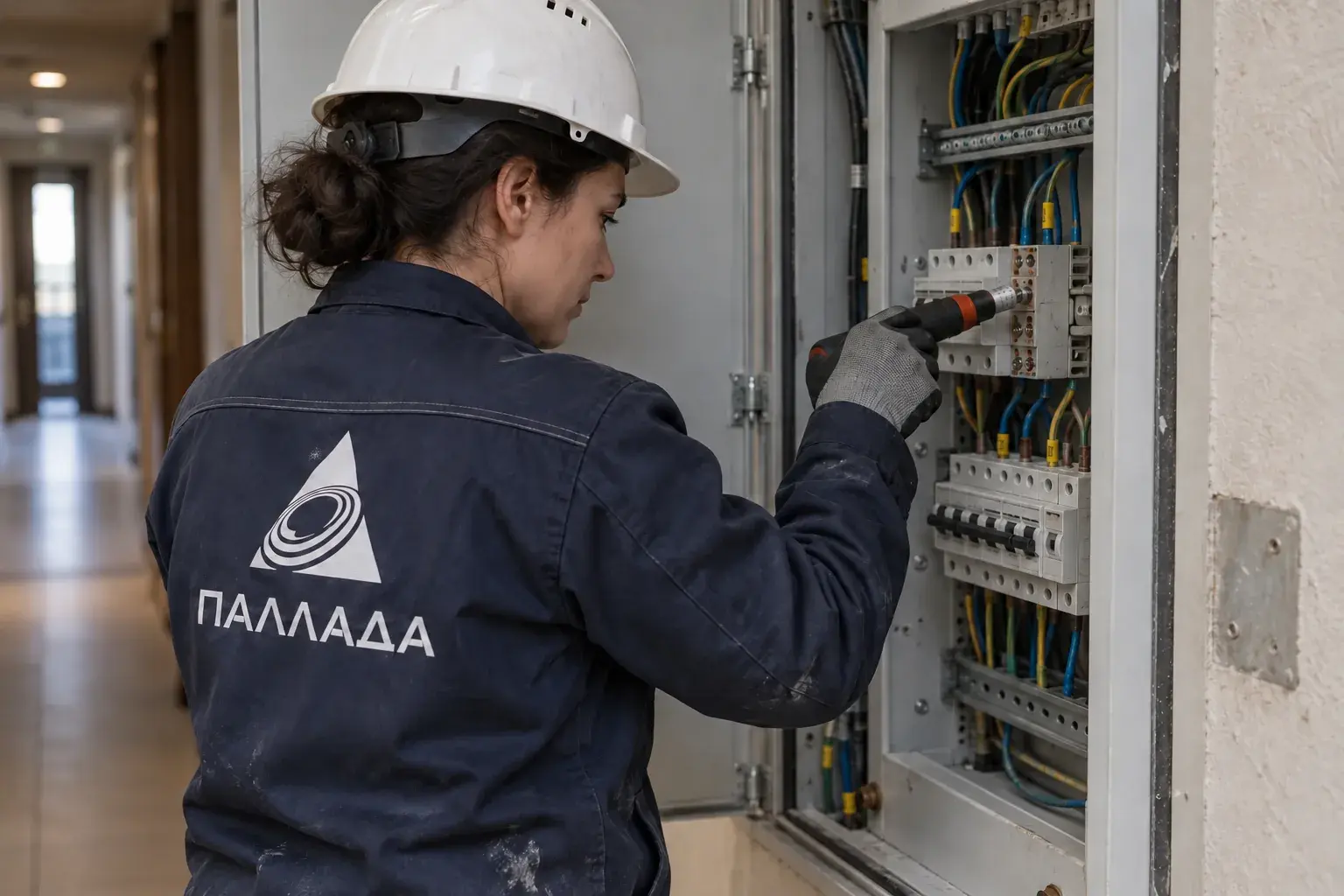

Отключаем цепь по процедуре объекта, проверяем отсутствие напряжения исправным указателем и только затем открываем соединение. Осматриваем цвет жилы, состояние наконечника, следы окисления и соответствие сечения зажиму. Динамометрической отверткой контролируем момент по инструкции конкретного аппарата; случайное усилие может повредить клемму.
Подгоревшую клемму или деформированный наконечник заменяем совместимым элементом, кабель укорачиваем только если остается допустимый запас длины. При повреждении жилы глубже места соединения объем работ меняется. Запрещено прятать обугленную изоляцию под термоусадкой, не выяснив, почему контакт нагрелся.
Что показывают условные числа
Расчетный пример: две одинаковые линии несут по 24 А. На одной клемме тепловизор показывает 48 °C, на соседней при сходной поверхности - 32 °C. Разница 16 °C служит поводом обследовать узел, но не является универсальным нормативным пределом: показание зависит от нагрузки, эмиссии и условий съемки.
В ведомости фиксируем модель аппарата, сечение и тип жил, наконечник, измеренный ток и момент затяжки из паспорта. СП 256.1325800.2016 задает рамку для электроустановки общественного здания; точный момент и допустимые клеммы определяет изготовитель конкретного оборудования.
Возвращаем питание и проверяем повторно
После сборки выполняем предусмотренные схемой электрические проверки с учетом ГОСТ Р 50571.16-2019 и включаем линию под наблюдением. Тепловизионный кадр повторяем после выхода нагрузки в сопоставимый режим. Если нагрев сместился к соседнему аппарату, продолжаем диагностику распределения нагрузки и цепи питания.
В протокол записываем токи, точку перегрева, найденную причину, замененные элементы и снимки до и после. Администратору передаем время отключения и восстановления услуги; технической службе - место соединения для планового контроля. Так следующий осмотр сравнит один и тот же узел, а не случайные кадры щита.
Частые вопросы
Можно ли подтянуть клемму без отключения?
Нет. Работу выполняют после безопасного отключения и проверки отсутствия напряжения.
Всегда ли яркая зона означает плохой контакт?
Нет. Учитывают ток, поверхность, отражения и тепловую картину сравнимых соединений.
Что записать в протокол?
Режим нагрузки, ток, найденную причину, замену и повторный снимок.
