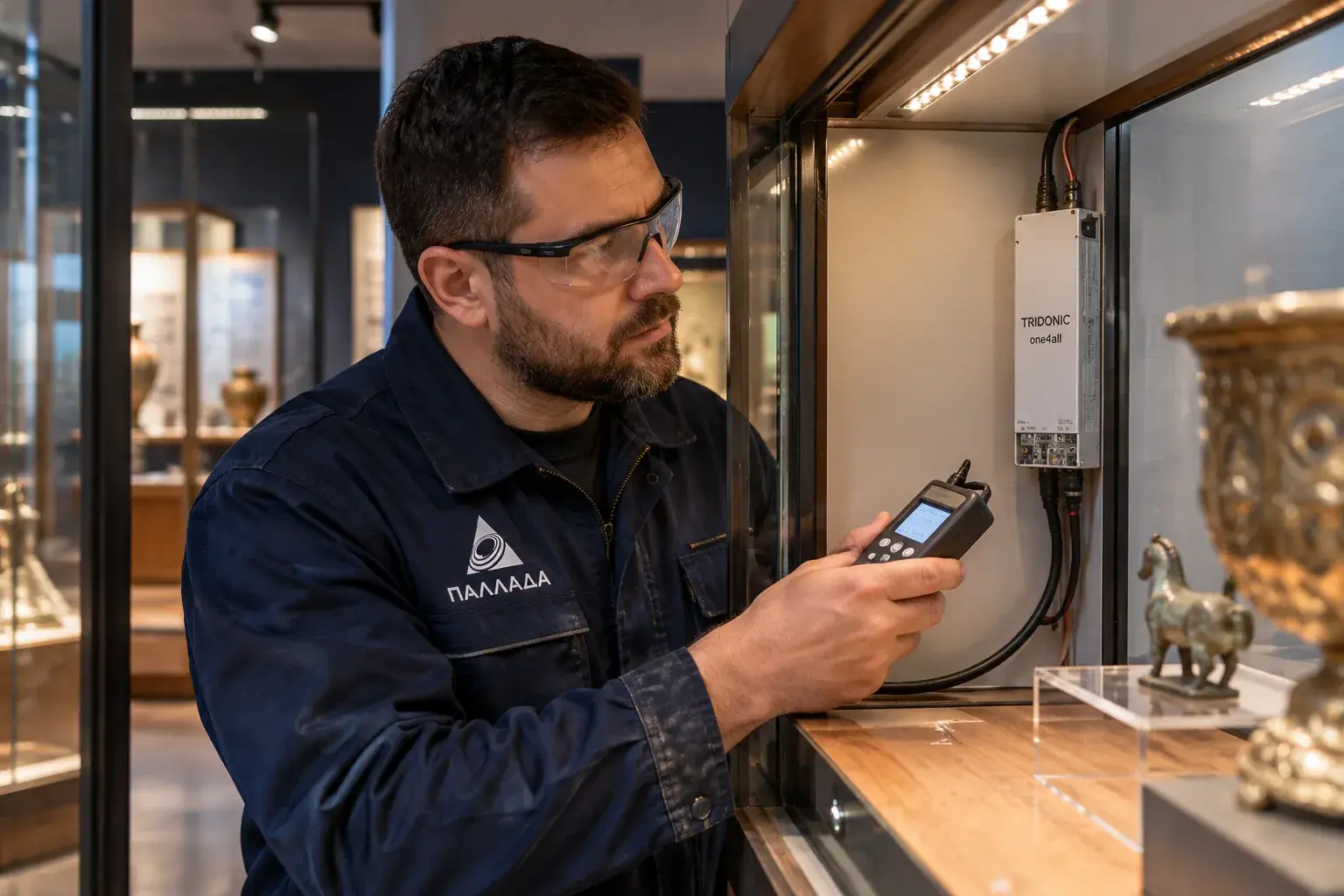

Почему подсветка экспоната в Краснодаре мерцает при регулировке яркости
Как найти причину мерцания DALI-подсветки?
В условном музее техники Краснодара свет одной витрины ровный на полной яркости, но начинает заметно мигать при приглушении. На этом этапе неясно, сбоит ли LED-драйвер, команда DALI или сама светодиодная лента. Прежде чем менять весь световой модуль, проверяем входной режим драйвера и то, как контроллер отправляет команды.
Снимаем картину по режимам
Записываем, на каком уровне яркости возникает мерцание, повторяется ли оно в ручном режиме и у соседних витрин. Измеряем напряжение питания драйвера при стабильном и проблемном состоянии прибором нужной категории, а параметры DALI-линии - совместимым тестером шины. Фиксируем адрес и активную сцену контроллера. Если мигают несколько витрин одновременно, источник скорее находится выше отдельных драйверов.
Tridonic one4all поддерживает несколько способов управления, в том числе DALI и switchDIM. Режим определяют по установленному артикулу и конфигурации, а не по внешне похожему корпусу. Проверяем, не попадает ли на DALI-пару чужое напряжение и нет ли повреждения соединения в доступной коробке. Работы с проводкой выполняют после отключения и проверки отсутствия напряжения.
Сначала шина, затем замена драйвера
При отключенном питании осматриваем целостность клемм, качество контакта пары и маркировку адреса. Тестер DALI показывает наличие устройства и его реакцию на индивидуальную команду. Если один адрес отвечает на две разные витрины, устраняют ошибку адресации по журналу системы. При исправной шине проверяем выход драйвера и совместимость LED-ленты с его номинальным напряжением и мощностью.
Не ставим более мощный блок «на всякий случай»: неверная нагрузка или несовместимое диммирование сохранит дефект. Если драйвер действительно не удерживает выход при корректной команде, подбираем эквивалент по электрическим и управляющим параметрам, затем заново программируем адрес. Соседние сцены не меняем. Прошивку и параметры сначала сохраняем в протоколе.
Дополнительная работа - сцена освещения
Для музея важен не только сам драйвер, но и заданная сцена. Попутно сравниваем таблицу адресов с текущим планом экспозиции и проверяем, не включен ли для этой витрины неожиданный минимальный уровень. Если мигание возникает только при автоматическом расписании, исправляем конфликт команд, не меняя исправную ленту. Изменение сцены согласуем с ответственным за экспозицию.
СП 256.1325800.2016 применим к проектированию и монтажу электроустановки общественного здания. Он не задает адреса DALI и минимальный уровень конкретного драйвера; эти параметры берут из документации Tridonic и проекта освещения. После настройки проверяем также защиту кабеля и доступность обслуживания, чтобы следующий ремонт не требовал разборки экспоната.
Проверка после ремонта
Повторяем ступени яркости от минимума до максимума, несколько раз переключаем сцены и наблюдаем свет при закрытом шкафу. Драйвер не перегревается, лента светит ровно, соседние витрины не изменили адрес и режим. В журнале остаются артикул драйвера, измерения питания, адрес до и после, причина и способ исправления.
Если мерцание видимо только через камеру телефона, а глазом и фотометрическим прибором не подтверждается, отдельно оцениваем частоту и метод съемки: полосы на видео не всегда означают дефект установленного света. Пользовательскую жалобу проверяют в ее реальных условиях, без подмены наблюдения случайной записью.
Частые вопросы
Нужно менять всю ленту?
Только после проверки команды, питания и выхода драйвера.
Почему мигает на малой яркости?
Причина может быть в несовместимом режиме диммирования или конфликте команд.
Можно перенумеровать все адреса?
Так нарушится работа соседних витрин; исправляют конкретный конфликт.
