Монолитный выставочный корпус с наклонными перекрытиями в Хосте
Монолитный выставочный корпус с наклонными перекрытиями в Хосте
Наклонная галерея меняет организацию монолитных работ во всем выставочном корпусе. При заливке опалубка воспринимает нагрузки раньше, чем появляется готовая несущая конструкция. Для нового здания в Хосте рассматриваем пологое наклонное перекрытие вместе с поддерживающими башнями, армированием и последовательностью набора прочности.
Задаем геометрию галереи до сборки опор
Уточняем рабочие отметки начала и конца участка, положение колонн и переход к горизонтальным площадкам. Проверяем архитектурные требования, толщину будущих покрытий и сопряжения с соседними пролетами. Геодезическая разбивка должна описывать пространственную поверхность, а не только одну удобную отметку на стене. Для выноса осей используем тахеометр, для промежуточного контроля - нивелир и проверенные реперы.
На технологической схеме показываем размещение башен, балок, связей и рабочих проходов. Рассматриваем основание под временными опорами: нижнее перекрытие должно воспринимать передаваемую нагрузку на соответствующем этапе. Место разгрузки пакетов арматуры и маршрут подачи смеси также влияют на эту схему. Их нельзя менять на площадке без оценки последствий для поддерживающей системы.
Собираем пространственно устойчивую поддержку
Для подходящего пологого участка изучаем систему PERI MULTIPROP. Руководство описывает поворотную головку MKK для негоризонтальной опалубки, но ограничивает ее возможности. Проверяем фактический уклон и расчетную нагрузку именно для выбранной комплектации. Применение такой головки не дает права поддерживать произвольный крутой пандус или принимать горизонтальные усилия случайными подпорками.

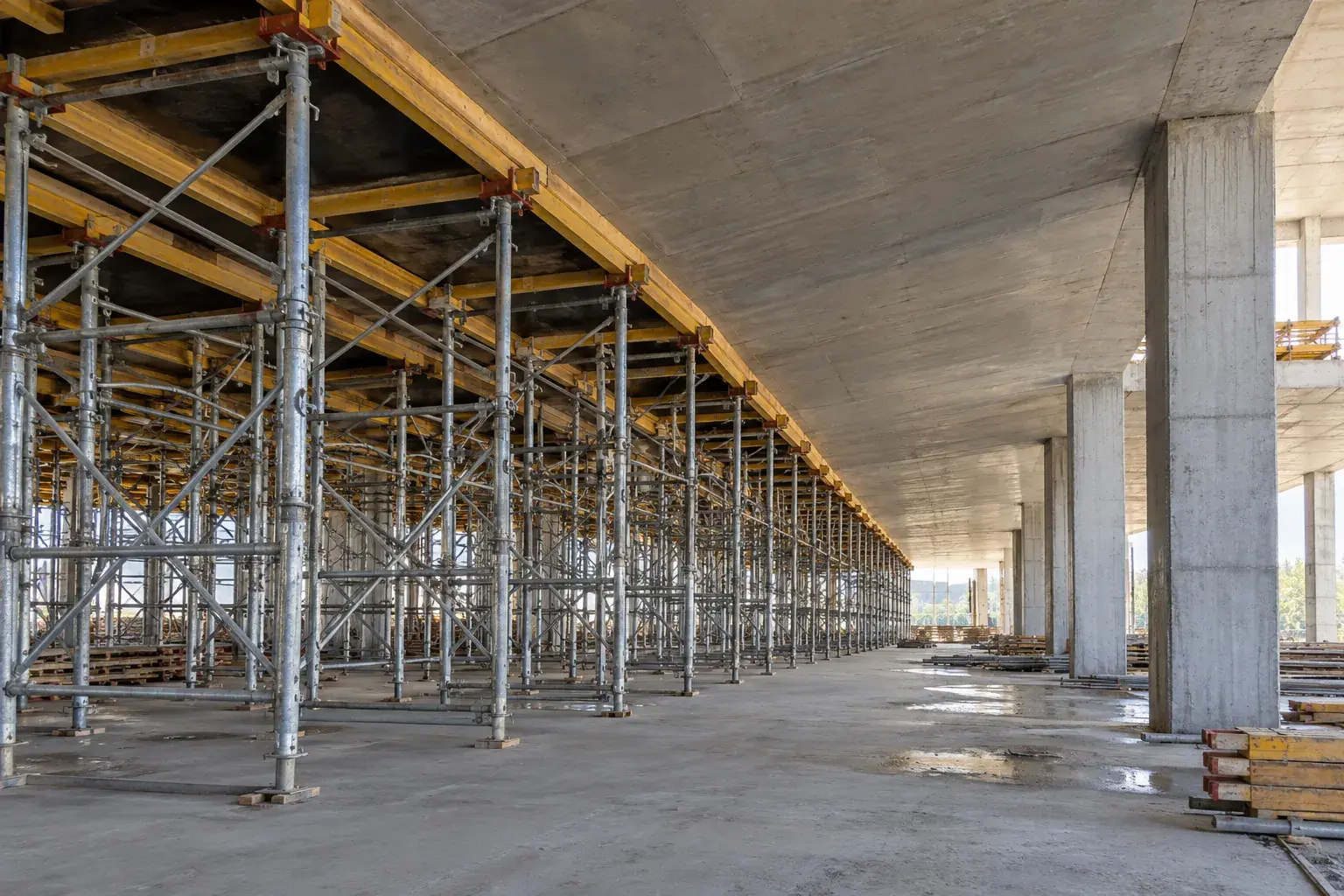

Собираем модульные опоры со связями по утвержденной схеме. Проверяем опирание, фиксацию балок, положение головок и вертикальность стоек. Для сопряжений используем штатные элементы, состояние резьбы и замков осматриваем до нагружения. Если опора не встает на проектное место из-за коммуникации, корректируем решение с технологом. Подрезанная стойка или подложенный случайный материал не являются исправлением схемы.
Удерживаем форму при армировании и укладке
Сверяем выпуски, анкеровку, проемы и защитный слой. Фиксаторы подбираем так, чтобы арматура сохраняла положение на наклонной поверхности. До бетонирования проверяем настил, торцевые ограничители, герметичность стыков и доступ вибратора. Подачу смеси распределяем по принятой технологической последовательности, исключая непредусмотренное локальное накопление массы на опалубке.
Геодезический контроль и наблюдение за поддержкой ведем в предусмотренных точках. При обнаружении смещения или потери устойчивости действуем по установленному порядку остановки работ и обеспечения безопасности. Причину определяем до продолжения укладки. Производственную и приемочную часть монолитного цикла связываем с СП 70.13330.2012 в применимой части; характеристики конкретной временной системы подтверждаем ее документацией и расчетом.
Снимаем опалубку по состоянию конструкции
Срок перестановки назначаем после подтверждения требуемой прочности и проверки этапной схемы. Учитываем, какие участки сохраняют временную поддержку и какие нагрузки появятся сверху. Удобство освобождения выставочного пространства само по себе не определяет готовность перекрытия. После распалубки проверяем отметки галереи, поверхность и сопряжения с колоннами.
Дефекты описываем с привязкой к месту, выясняем причину и согласуем способ устранения. Ремонт сопровождаем повторной проверкой; изменение геометрии несущего участка не заменяем выравнивающим отделочным слоем. Под строительство выставочного корпуса выезжаем в Хосту, согласуем опалубочную схему и организацию работ так, чтобы наклонная галерея стала частью проверяемого каркаса здания.
Частые вопросы
Поворотная головка подходит для любого уклона?
Допустимость определяют пределы системы и расчет выбранного участка.
Нижний этаж можно сразу освободить от стоек?
Решение зависит от прочности и передачи временных нагрузок.
Уклон проверяют только после бетонирования?
Геометрию контролируют при разбивке, сборке опалубки и приемке.
