Монолитный торговый корпус с односторонней опалубкой подземных стен в Хосте
Монолитный торговый корпус с односторонней опалубкой подземных стен в Хосте

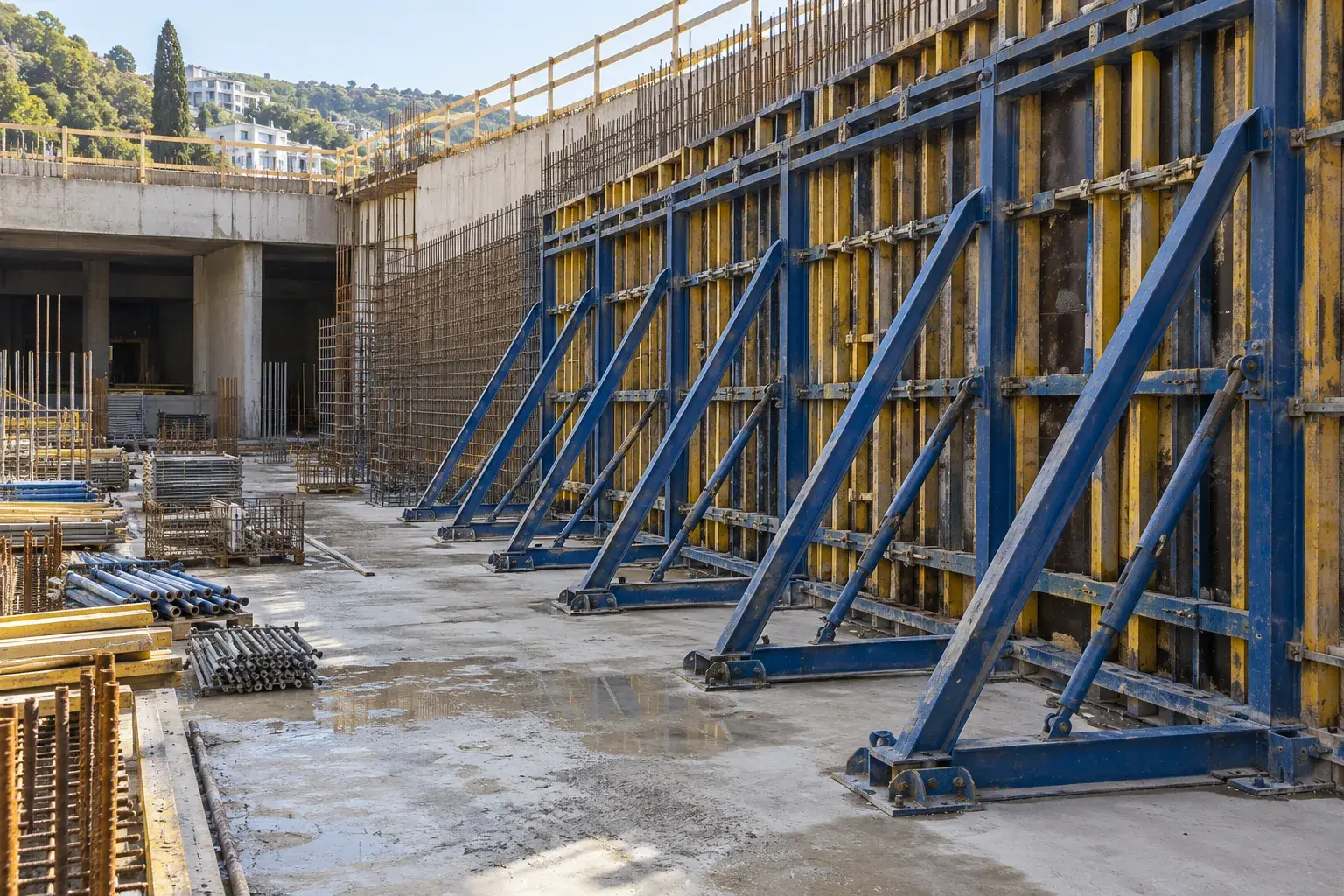

Когда за будущей стеной находится ограждение котлована, поставить обычную встречную опалубку и провести сквозные стяжки бывает невозможно. Подземную часть нового торгового корпуса в Хосте мы в таком случае рассматриваем с односторонними подкосными рамами. Их задача - передать давление свежей бетонной смеси в рассчитанное основание. Это влияет на конструкцию плиты, закладные и порядок возведения всего подземного этажа.
Основание готовим под будущие усилия
До бетонирования фундаментной плиты согласуем конструктивную схему, положение стен, гидроизоляционные сопряжения и анкеровку рам. Проверяем инженерные изыскания, состояние ограждения выемки и проектную последовательность работ. Возможность воспринимать нагрузку должна быть подтверждена расчетом. Прочность материала анкера сама по себе не доказывает несущую способность его заделки в конкретной плите.
Геодезической съемкой уточняем оси, отметки и положение подготовленных закладных. Тахеометр помогает увидеть отклонение до установки большого щита; нивелиром проверяем основание рам. Одновременно сверяем выпуски арматуры, рабочие проходы и доступ к бетонируемой зоне. Если анкеровка пропущена, не заменяем ее произвольными просверленными креплениями: изменение возвращается на проектное согласование.
Собираем одностороннюю систему целиком
В инструкции PERI SB Brace Frame описана работа подкосных рам со стеновой опалубкой и анкерными системами. Давление смеси передается через щиты и рамы на опорную конструкцию. Для конкретной высоты стены и состава оборудования необходимы соответствующие схема, расчет и инструкции. Предельную характеристику одного элемента нельзя объявлять допустимой нагрузкой всего комплекта.
При сборке проверяем комплектность, состояние рам, соединительные детали и раскрепление. Поврежденные элементы исключаем из работы. Опалубку выставляем по проектной геометрии, арматуру и закладные принимаем до закрытия щитами. Анкерные устройства, узлы у основания и доступ к ним проверяем отдельно: после подачи бетона исправление становится сложнее и может затронуть водозащитный контур стены.
Подачу бетона согласуем с опалубкой
Скорость и очередность укладки выбираем по проекту производства работ с учетом давления смеси и допустимого режима системы. Контролируем состав и подвижность поступающего бетона, работу глубинного вибратора и заполнение труднодоступных участков. Геодезические проверки и наблюдение за опалубкой сопровождают процесс, а не выполняются только после завершения захватки.
При смещении щита, изменении положения опоры или необычном поведении анкеров останавливаем подачу в установленном порядке. Причину разбираем вместе с ответственными специалистами. Дополнительный случайный подкос не заменяет расчетную схему. Дефекты после распалубки обследуем, фиксируем и ремонтируем по согласованной технологии; косметическое закрытие раковины не подтверждает качество скрытого участка.
Подземный этаж передаем по подтвержденным данным
Расчет железобетонной конструкции увязываем со СП 63.13330.2018, производство и приемку работ - со СП 70.13330.2012 в действующей применимой части. Требования СП 14.13330.2018 проверяем по условиям объекта и площадки. Зарубежная инструкция опалубки определяет использование конкретного комплекта, но не заменяет проект здания и местные нормативные основания.
После укладки обеспечиваем уход за бетоном и предусмотренный контроль прочности. Срок снятия рам и распалубки определяем по подтвержденному состоянию конструкции и проектной последовательности, затем выполняем геодезическую съемку. Передаем акты скрытых работ, сведения о бетонировании и исполнительные схемы. В результате подземные стены, плита и последующие конструкции корпуса имеют документированную связь, а не принимаются как независимые участки.
Частые вопросы
Можно закрепить рамы в уже готовой плите?
Только по разработанному решению с проверкой самой плиты и анкеровки. Наличие свободной бетонной поверхности недостаточно.
Сквозные стяжки через стену обязательны?
Рассматриваемая система передает усилия односторонними рамами. Состав креплений и их размещение определяет конкретный проект опалубки.
Рамы снимают сразу после схватывания бетона?
Решение принимают по требуемой прочности, состоянию конструкции и согласованной последовательности работ, а не по внешнему виду поверхности.
