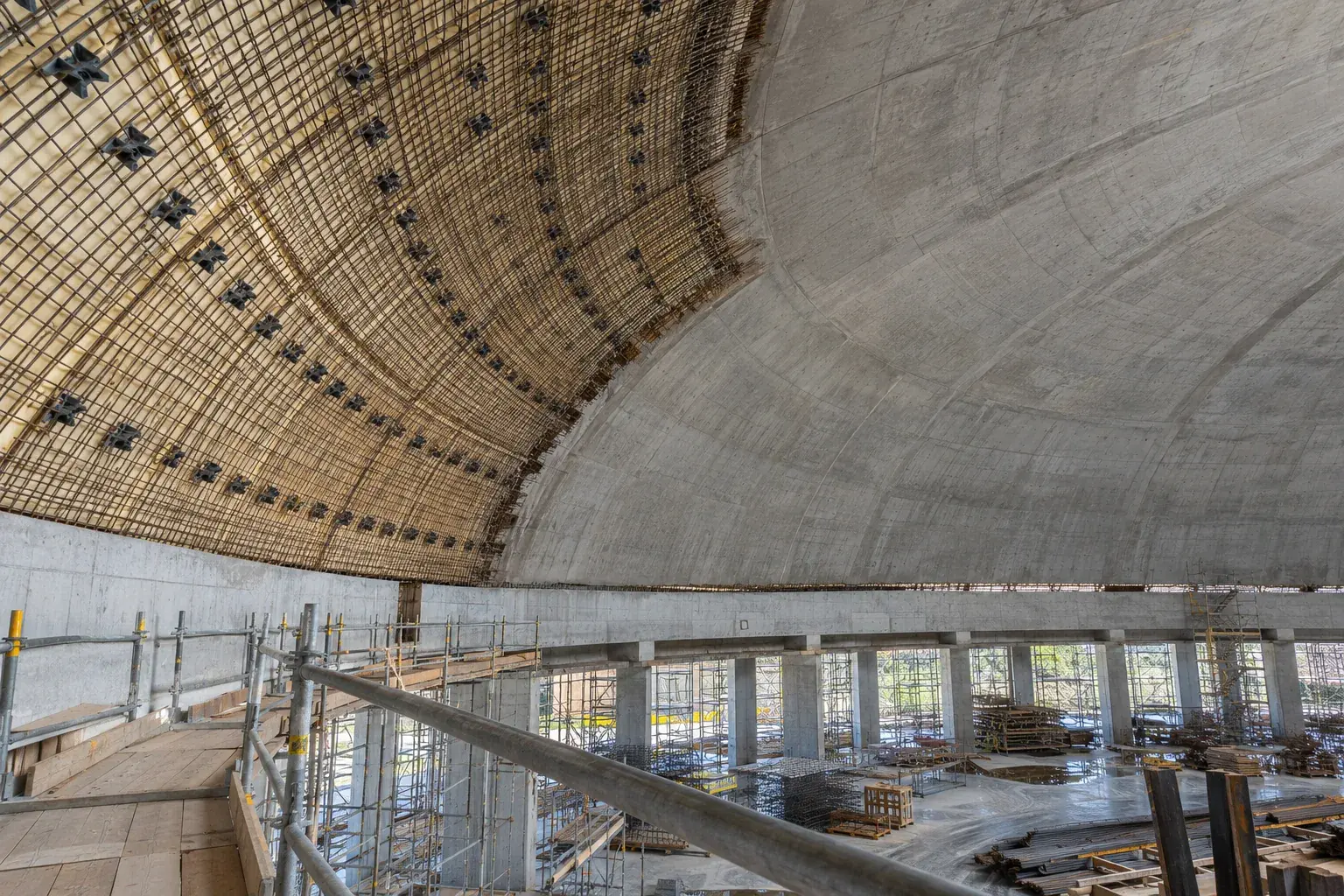

Монолитный спортивный павильон с пневмоопалубкой в Сириусе
Монолитный спортивный павильон с пневмоопалубкой в Сириусе
Купольный спортивный павильон получает форму еще до появления бетонной оболочки. Для нового общественного объекта в Сириусе рассматриваем монолитное строительство с пневмоопалубкой. Воздушная форма, основание, армирование и последовательность набрызг-бетона должны соответствовать одному расчетному решению, а не собираться из независимых типовых узлов.
Геометрия начинается с основания
На площадке проверяем исходные отметки, подготовку основания и положение кольцевого фундамента. Тахеометром контролируем геометрию и закладные крепления, сопоставляем их с рабочими чертежами. Ошибка в закреплении формы влияет на будущую оболочку; исправлять ее увеличением толщины бетона после начала работ нельзя.
В технологии Monolithic Airform используется изготовленная под проект надуваемая тканевая форма. Внутри последовательно устраиваются предусмотренные слои, армирование и бетонная оболочка. Это специальная система строительства, поэтому ее применение для общественного здания требует собственного проектного решения, включая конструктивную и пожарную безопасность.
Давление поддерживает форму
До надувания осматриваем полотно, швы, крепления и участки возле проемов. Проверяем отсутствие острых деталей, способных повредить оболочку. Изготовитель отдельно описывает обращение с формой и регулирование давления: уязвимы не только готовая поверхность, но и этапы раскладки, закрепления и первоначального наполнения.
Во время работ контролируем перепад давления манометром и геометрию инструментальной съемкой. Согласуем работу вентиляторов, входного шлюза и действия при нарушении подачи воздуха. Самовольное изменение давления после появления начального слоя бетона может повлиять на форму и вызвать повреждения. Значения из зарубежного учебного примера не переносим на павильон другой геометрии.
Арматура и набрызг работают вместе
Армирование размещаем на предусмотренных креплениях с соблюдением проектного положения и защитного слоя. Проверяем узлы кольца, проемов и сопряжений до закрытия бетоном. Сетка не должна свободно провисать или опираться на случайные предметы. Фиксируем скрываемые участки и фактическое положение закладных.
Для торкретирования подбираем смесь и оборудование под рабочую документацию. На пробном участке проверяем подачу, уплотнение и возможность заполнить пространство за арматурой. Отскок не возвращаем в конструкцию как обычную свежую смесь. Последовательность захваток согласуем с поведением оболочки и допустимой нагрузкой на форму.
Приемка до отделки павильона
Толщину, геометрию и качество бетона проверяем предусмотренными проектом методами; прочность подтверждаем испытаниями по принятой схеме контроля. Если обнаруживаем раковины или непрокрытую арматуру, определяем глубину и границы дефекта. Ремонт назначаем после оценки конструкции, а не ограничиваемся косметической затиркой видимой поверхности.
СП 63.13330.2018 учитываем в применимой области расчета железобетона, СП 70.13330.2012 - производства и приемки, включая торкретирование. Проверяем действующие изменения и сроки отдельных положений; отложенные требования не объявляем уже вступившими в силу. После ухода за бетоном и подтверждения готовности передаем исполнительную геометрию, сведения о материалах и результаты контроля. Только затем закрываем доступ отделочными и инженерными слоями.
Частые вопросы
Пневмоформа заменяет расчет конструкции?
Нет. Она задает форму, а несущую работу оболочки подтверждает проект.
Можно ли остановить вентилятор сразу после нанесения?
Порядок поддержания формы и снятия временных воздействий определяет рабочая документация.
Готовая оболочка означает готовый спортзал?
Нет. Далее требуются согласованные ограждения, инженерные системы, отделка и приемка всего общественного объекта.
