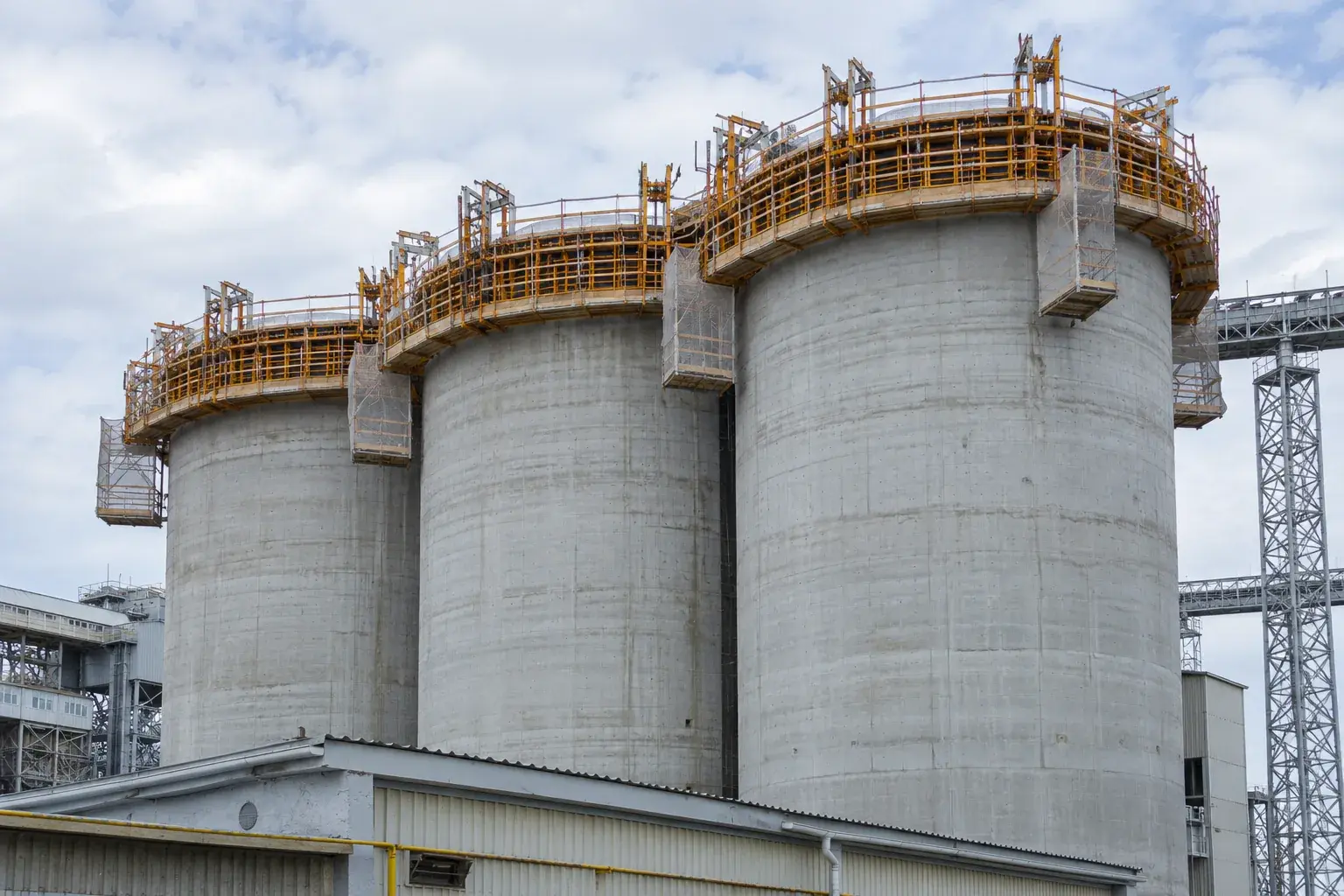

Монолитный силосный корпус мельничного комплекса в Адлере
Монолитный силосный корпус мельничного комплекса в Адлере
Для нового типового мельничного комплекса в Адлере рассматриваем железобетонный силосный корпус, возводимый в скользящей опалубке. Его строительство связывает основание, стенки емкостей, технологические проемы и надсилосную часть. Форма постепенно поднимается вместе с рабочими площадками, пока бетон внизу набирает необходимое состояние. Поэтому график подачи смеси, армирование и контроль геометрии составляют один производственный процесс. Это другой способ работы, чем перестановка отдельных радиусных щитов после каждой законченной заливки.
Готовим непрерывный процесс до первого подъема
На площадке проверяем геодезическую основу, расположение корпуса и доступ для подачи материалов. С проектировщиками уточняем давление хранимого продукта, сопряжение стен с основанием и положение технологических проемов. Монолитная конструкция не получает допустимые нагрузки только из размеров ее наружного контура. Расчет корпуса должен соответствовать назначению конкретных емкостей и режимам их работы.
До бетонирования согласуем поставку смеси, резерв необходимого оборудования, организацию смен и связи между участниками. Нельзя рассчитывать на непрерывное движение формы, оставив арматуру или закладные на несогласованную поставку. Технологическая карта предусматривает действия при отклонениях и вынужденной остановке; такую ситуацию разбирают заранее, а не после появления проблемы на стене.
Согласуем опалубочную систему с изготовителем
В техническом описании Doka Slipform показан гидравлический подъем системы с рабочей площадкой и подвесными подмостями. Изготовитель связывает применение с проектированием, вводом, работой и контролем качества специализированной командой. Поэтому обычный комплект для переставной опалубки не объявляем подходящей скользящей системой и не приписываем компании неподтвержденную заводскую авторизацию.
Открытая инструкция Bygging-Uddemann W0012 рассматривает начало сборки по размеченной границе стены, положение внутренней и наружной формы и контроль расстояния между ними. Это сокращенная веб-версия, а не полный регламент гидравлического подъема. Для конкретного силосного корпуса до работ требуются полная документация системы, расчеты временных конструкций и согласованная организация специализированных операций.
Увязываем движение формы с состоянием бетона
Перед началом принимаем исходное положение формы, опоры, арматуру и закладные. Тахеометром контролируем положение вертикальных объемов, уровнем и предусмотренными средствами - положение элементов системы. Приборы, рабочие площадки и защитные ограждения должны оставаться доступными на всем ходе работ. Устойчивость временной системы проверяют для реальной стадии, а не только для завершенного корпуса.
В процессе регистрируем поступление и укладку бетонной смеси, температуру и результаты предусмотренного контроля твердения. Темп подъема определяет согласованная технология с учетом фактического состояния бетона. Его нельзя назначать по рекламной скорости другого объекта. При отклонении сначала устанавливаем причину и действуем по технологической карте; следы повреждения стены не исправляют простым ускорением подъема.
Передаем корпус с подтвержденными исходными данными
После окончания контролируем геометрию, состояние поверхностей и расположение технологических проемов. Выявленные дефекты оценивает ответственная проектная сторона до назначения ремонта. Для силоса особенно важна связь исполнительной документации с его будущим назначением: изменение хранимого продукта или оборудования не считается безусловно допустимым только потому, что емкость уже построена.
Требования к железобетону рассматриваем в области СП 63.13330.2018, к выполнению соответствующих работ - СП 70.13330.2012. Для предприятия по хранению и переработке зерна отдельно проверяем применимость СП 108.13330.2012 и норм на промышленные сооружения. В сдаваемом комплекте сохраняем исполнительную съемку, документы материалов, записи бетонирования и результаты контроля. Заказчик получает проверенный конструктивный корпус с понятными ограничениями дальнейшего использования.
Частые вопросы
Скорость подъема можно взять из каталога?
Нет. Ее увязывают с проектом, свойствами смеси и фактическим твердением; рекламный показатель другого сооружения не является технологической картой.
Сокращенная инструкция заменяет документацию на систему?
Нет. Она помогает понять отдельные операции сборки, но не подтверждает полный порядок подъема, нагрузки и организацию работ конкретного корпуса.
После сдачи можно хранить любой сыпучий продукт?
Назначение и нагрузки устанавливает проект. Изменение продукта или технологического оборудования проверяют отдельно, с учетом фактических характеристик сооружения.
