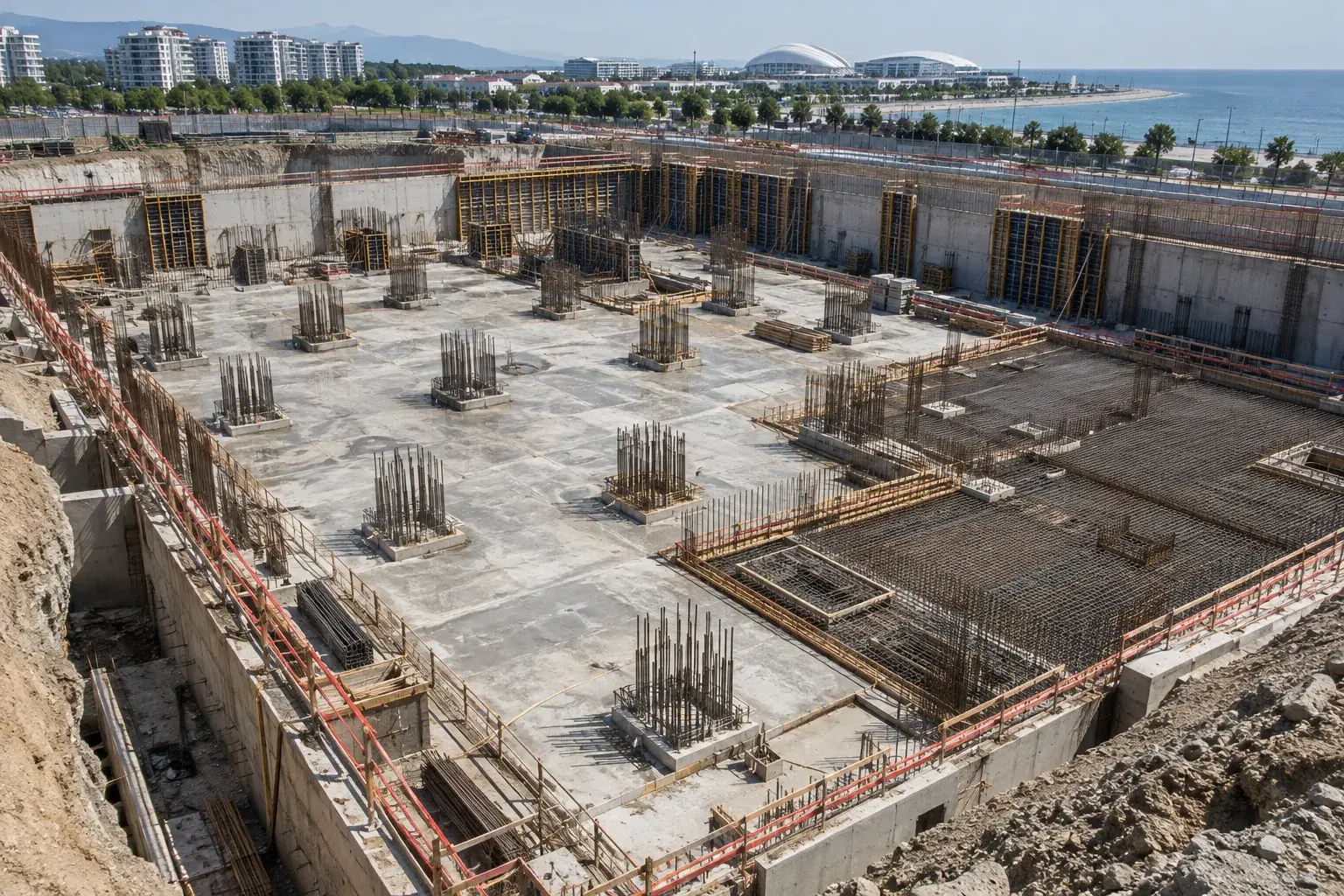

Монолитный подземный корпус с анкерами против всплытия в Сириусе
Монолитный подземный корпус с анкерами против всплытия в Сириусе
Для подземного корпуса важен не только вес будущего здания. При расчетном уровне воды снизу действует подъемное давление, а на промежуточной стадии над плитой может еще не быть всех конструкций. В Сириусе рассматриваем новый коммерческий корпус с проектными анкерами против всплытия. Организуем монолитные работы вместе с геотехнической частью и непрерывностью гидроизоляционного контура.
Учитываем строительные стадии
Исходными данными служат инженерные изыскания, расчетные уровни воды и схема возведения. Не назначаем состояние грунтов по близости к морю. Проектировщик проверяет устойчивость на предусмотренных стадиях, включая период до завершения надземной части. Водопонижение, собственная масса и анкерное удержание рассматриваются в согласованном сочетании, а не как взаимозаменяемые меры на усмотрение монтажника.
На месте сопоставляем отметки котлована, подготовку и расположение анкерных выходов. Используем нивелир и геодезическую съемку, проверяем доступ буровой и натяжной техники. До бетонирования согласуем узлы пересечения гидроизоляции, зоны армирования и место передачи усилия на плиту. Позднее смещение анкерной головки может затронуть сразу несколько проектных решений.
Различаем свободную и закрепленную части
В технической брошюре DYWIDAG грунтовый анкер имеет свободную и закрепленную длину. Закрепленная часть передает усилие на несущий грунт через предусмотренное закрепление, свободная обеспечивает требуемую работу натяжного элемента. Головка передает усилие конструкции. Поэтому случайная длина стержня и гайка на поверхности еще не образуют рассчитанный анкер против всплытия.
Для постоянной системы проверяем предусмотренную защиту от коррозии, комплектность оболочек и защиту головки. Каталожный срок службы зарубежного исполнения не объявляем гарантией для нового корпуса. Геотехническую установку и натяжение выполняют профильные специалисты по проекту. Со стороны монолитных работ обеспечиваем согласованные отметки, армирование, опорные зоны и сохранность подготовленных элементов.
Контролируем плиту до заливки
Основание и взаимодействие с грунтом рассматриваем в области СП 22.13330.2016 с действующими изменениями. Производство монолитных конструкций связываем с СП 70.13330.2012. Эти документы не заменяют расчет конкретной анкерной системы. Программу испытаний, последовательность натяжения и критерии приемки закрепляет проектная документация с учетом условий площадки.
До подачи бетона проверяем фиксаторы арматуры, закладные и герметизирующие элементы. Измерительный инструмент помогает подтвердить привязки, фотофиксация сохраняет сведения о закрываемых узлах. Контроль усилия и перемещения при испытаниях выполняют предусмотренной измерительной системой; один манометр без установленной зависимости усилия не дает самостоятельного результата приемки.
Сохраняем связь испытаний и бетонирования
Натяжение увязываем с подтвержденной готовностью воспринимающей конструкции. В протоколах сохраняем идентификацию анкера, результаты испытания и фактическое закрепление. Если возникают недопустимые перемещения или несоответствие усилия, останавливаем затронутый этап и передаем данные проектировщику. Дополнительная затяжка без установленной причины может скрыть дефект, а не исправить его.
После согласованного устранения замечаний повторяем предусмотренный контроль и завершаем защиту головок. Гидроизоляционные узлы осматриваем до закрытия следующими слоями. Передаем исполнительную схему, акты скрытых работ и протоколы геотехнической части. Приемка охватывает подземный корпус целиком: анкеры, монолит и защита от воды должны работать совместно.
Частые вопросы
Анкеры нужны каждому подземному зданию?
Решение принимают по изысканиям, расчету и стадиям строительства.
Гидроизоляция удерживает корпус от подъема?
Она решает водонепроницаемость; устойчивость конструкции проверяют отдельно.
Можно переставить анкер перед заливкой?
Изменение положения и узла передачи усилия согласует проектировщик.
