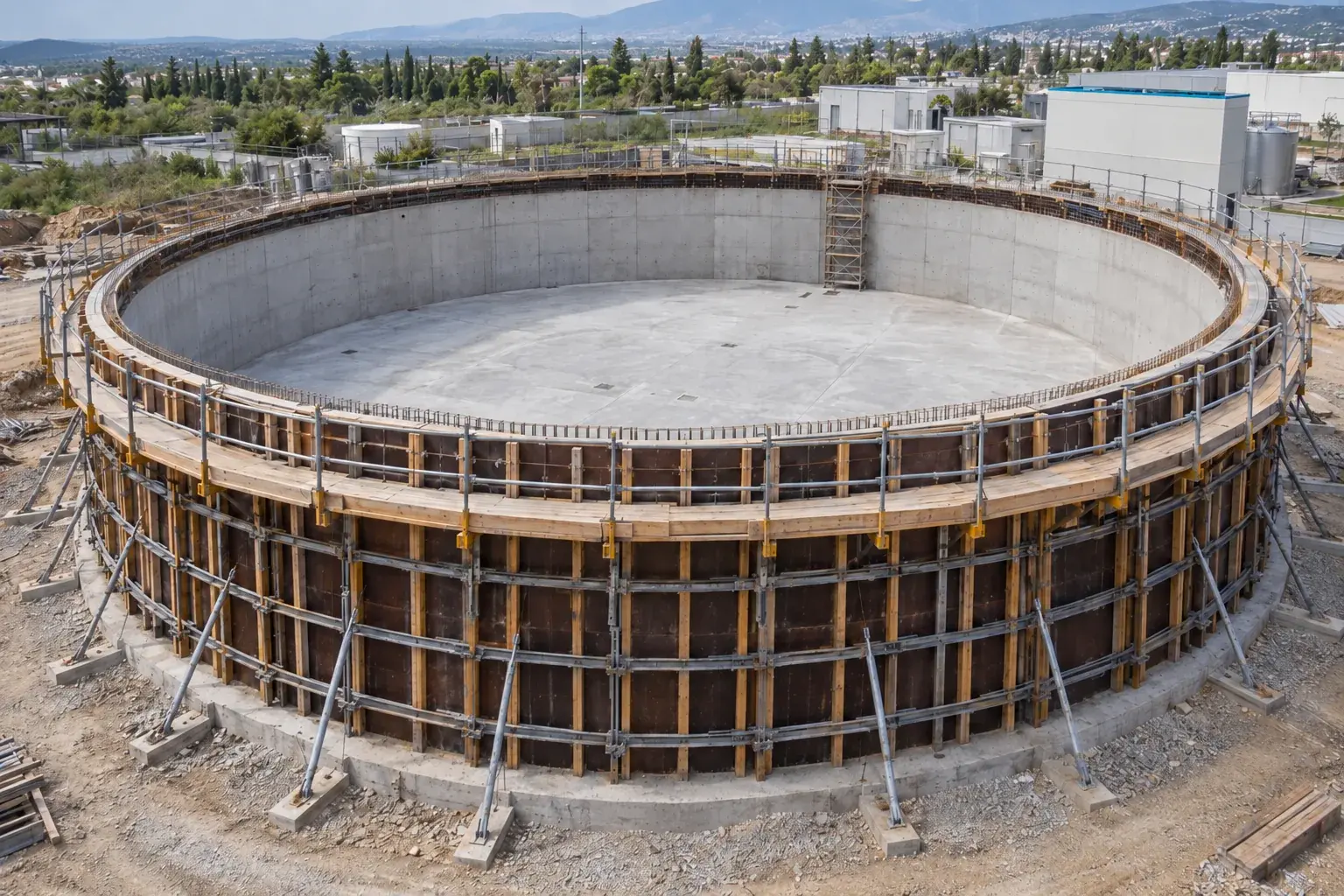

Монолитный очистной корпус с круглыми стенами в Сириусе
Монолитный очистной корпус с круглыми стенами в Сириусе
Круглая стена требует контроля радиуса на всей высоте, а не только красивой линии в плане. Для нового очистного корпуса в Сириусе рассматриваем монолитную конструкцию вместе с плитой, технологическими вводами и рабочими швами. Отдельная задача - собрать переставную радиусную опалубку так, чтобы геометрия не менялась при укладке бетонной смеси и оставалась проверяемой после распалубки.
Разбивка начинается от осей корпуса
Выезжаем на площадку, проверяем опорные точки геодезической сети и доступ для подачи смеси. Тахеометром переносим центр, радиусы и отметки, затем сопоставляем внутреннюю и наружную поверхности с толщиной стены. Отдельно размечаем технологические отверстия, места примыкания перекрытий и положение оборудования. Ошибка в центре не исправляется уменьшением толщины стенки на противоположной стороне.
До заказа щитов согласуем очередность захваток и места рабочих швов с проектировщиком. Для водоудерживающей части проверяем предусмотренную систему герметизации стыков и вводов. Класс бетона, водонепроницаемость, арматуру и защитный слой принимаем по проекту корпуса. Общего рецепта для любой очистной установки здесь недостаточно.
Радиус выставляем шаблоном и геодезией
В системе PERI RUNDFLEX кривизну задают регулировочные шпиндели. Изготовитель описывает настройку по радиусному шаблону; в прочитанной инструкции указан диапазон от радиуса 1,00 м. Это характеристика конкретной системы, а не разрешенный минимальный радиус железобетонного сооружения. Для другой кривизны требуется отдельное опалубочное решение.
Собираем внутренний и наружный контур, проверяем стыки, замки, стяжки и подкосы по рабочей схеме. Радиус контролируем на нескольких отметках, после чего проверяем вертикальность. Приемку опалубки рассматриваем с учетом ГОСТ 34329-2017, а производство монолитных работ - СП 70.13330.2012 с применимыми изменениями. Не переносим шаг креплений из чужой схемы без проверки давления смеси.
Бетонирование подчиняем устойчивости формы
Арматуру, герметизирующие элементы и закладные принимаем до закрытия доступа. Проверяем, чтобы стяжные отверстия и вводы получили предусмотренные проектом водонепроницаемые решения. Подготовку рабочего шва выполняем до следующей подачи бетона; герметизирующий материал не заменяет очистку поверхности и правильную укладку смеси.
Подаем бетон по согласованной последовательности, контролируем подвижность и температуру смеси, используем глубинные вибраторы подходящего размера. Скорость подъема смеси ограничивает расчет опалубки. При раскрытии стыка или смещении щита останавливаем подачу в опасную зону, проверяем крепления и действуем по согласованному решению. Удерживать расходящийся щит случайной подпоркой во время заливки недопустимо.
После распалубки проверяем корпус целиком
Срок снятия формы определяем по подтвержденной прочности бетона и проекту производства работ. Геодезическая съемка показывает радиус, отметки и вертикальность; осмотр выявляет неплотности и повреждения поверхности. При дефекте устанавливаем его глубину и влияние на конструкцию, затем согласуем ремонт. Закрывать раковины раствором до освидетельствования не начинаем.
Уход за бетоном и испытания водоудерживающей части оформляем отдельно. В комплект передачи включаем исполнительную съемку, документы смеси и акты скрытых работ. Чтобы спланировать монолитный корпус в Сириусе, согласуем выезд, доступ к разбивочной основе и технологическое задание. Так геометрия здания и размещение инженерных систем проходят проверку в одной последовательности.
Частые вопросы
Можно менять радиус теми же щитами?
Возможность зависит от диапазона системы, доборов и пересчитанной рабочей схемы.
Что делать с отверстиями от стяжек?
Применять согласованную систему герметизации для назначения стены.
Гладкая поверхность подтверждает водонепроницаемость?
Нет. Для этого нужны предусмотренные проектом контроль и испытания.
