Монолитный общественный корпус с вентилируемым подпольем в Сочи
Монолитный общественный корпус с вентилируемым подпольем в Сочи
Пол над грунтом может одновременно быть монолитной конструкцией и перекрытием сообщающейся подпольной полости. Для нового общественного корпуса в Сочи рассматриваем такую схему на несъемных купольных модулях. Начинаем с основания и движения воздуха под зданием. Наличие полости само по себе не подтверждает ни защиту от грунтовых газов, ни пригодность пола для заданной нагрузки.
Проверяем основание и связи между отсеками
На площадке сопоставляем инженерные изыскания с фундаментной схемой и отметками первого уровня. Уточняем влажностные условия, расположение наружных выходов и пересечения с инженерными сетями. Нивелиром проверяем подготовленную поверхность. Локальная просадка под легким пластиковым модулем может проявиться после подачи бетона, когда доступ к основанию уже закрыт.
Фундаментные балки способны разделять подполье на отдельные участки. Поэтому предусмотренные сообщения между полостями отмечаем на рабочей схеме до бетонирования. Положение воздуховодов согласуем со смежными разделами. Отверстия в несущих элементах не добавляем самостоятельно по принципу кратчайшего пути. Проект должен сохранять и прочность конструкции, и предусмотренную возможность вентиляции.
Собираем модули по схеме изготовителя

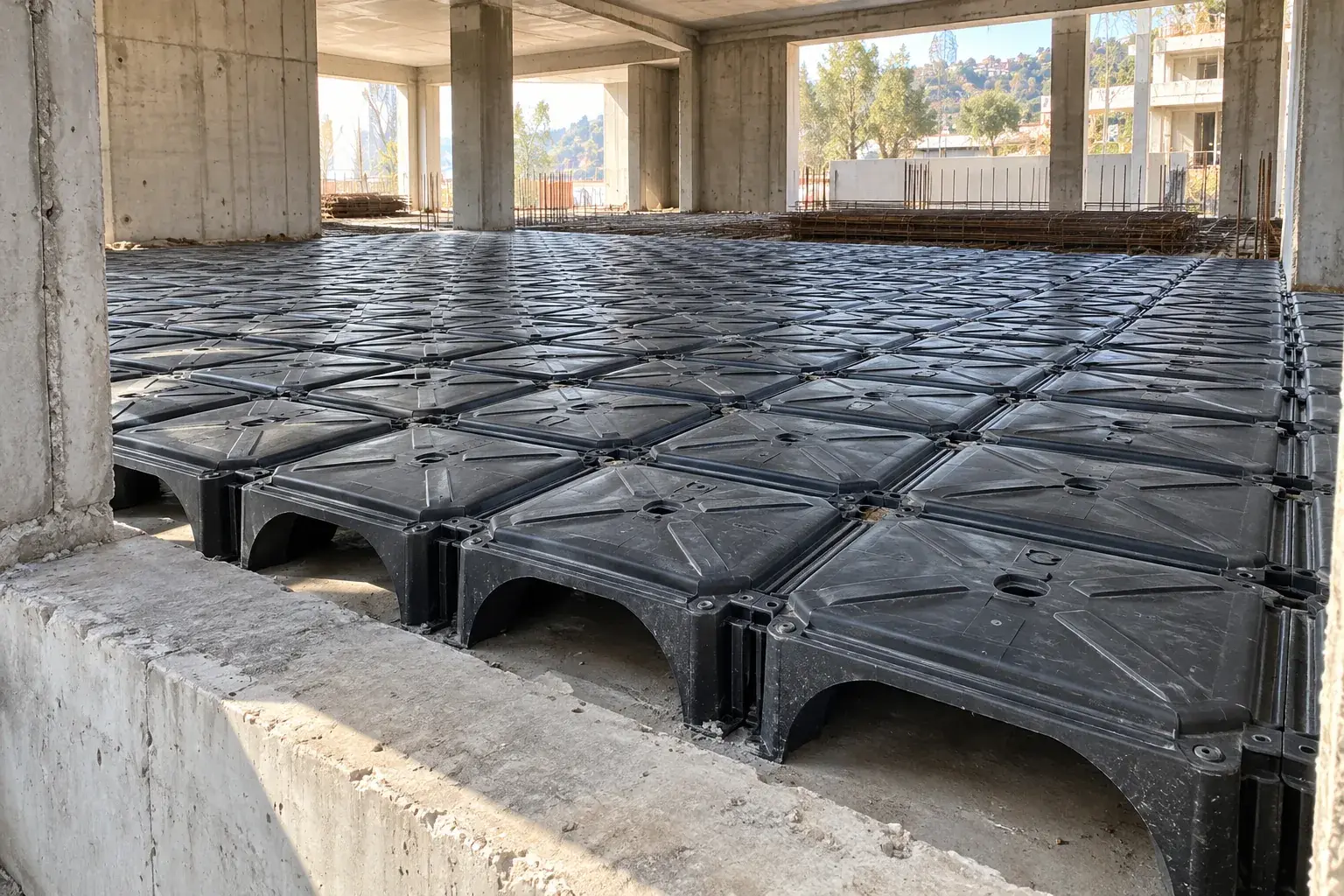

В документации Daliform Iglu описаны соединяемые пластиковые формы для вентилируемого пространства. Они задают геометрию будущего пола; после заливки нагрузку воспринимает рассчитанный железобетон. Это отличается от закрытых пустотообразователей внутри межэтажной плиты: здесь требуется непрерывная полость над основанием и ее связь с наружным воздухом.
Начальное положение и направление сборки проверяем по заводским стрелкам. Осматриваем соединения опорных ножек и примыкания к периметру. Поврежденный модуль заменяем до укладки арматуры. Возможность прохода по сухой сборке уточняем для конкретной версии: характеристики Iglu и Iglu Plus не считаем одинаковыми. Временные маршруты работников и подачу материалов организуем отдельно.
Контролируем заполнение опор и положение арматуры
По проекту устанавливаем арматуру, фиксаторы, торцевые элементы и подготовленные проходки. Заводская последовательность предусматривает начало подачи бетона от свода с заполнением опорных зон. Состав смеси и фактическую технологию согласуем с конструкцией. Не заливаем открытый канал вентиляции только потому, что так проще удержать растекающуюся смесь.
Контролируем отметку пола, состояние модулей и отсутствие их смещения. Для уплотнения применяем подходящее оборудование с учетом доступного сечения и инструкции системы. При разрыве формы сначала останавливаем подачу на поврежденный участок, оцениваем попадание бетона в полость и принимаем решение с проектировщиком. Маскировка отверстия сверху не восстанавливает потерянную связь между отсеками.
Принимаем конструкцию и воздушный маршрут
Для железобетонной части используем применимые положения СП 63.13330.2018, для выполнения и приемки работ - СП 70.13330.2012 с действующими изменениями. Вентиляционные решения проверяем по заданию и рабочему проекту. Каталожные утверждения о радоне не превращаем в обещание безопасности любого участка: требуемые мероприятия и контроль определяются изысканиями и назначением здания.
До закрытия доступов осматриваем каналы, выходы и защиту от засорения. Анемометром проверяем движение воздуха в предусмотренных контрольных точках при оговоренных условиях; одно измерение не характеризует весь год. Передаем исполнительную схему полости, записи скрытых работ и порядок осмотров. Так эксплуатация получает понятную конструкцию первого уровня вместе с условиями ее дальнейшего использования.
Частые вопросы
Пластиковая форма несет пол после заливки?
Несущую способность обеспечивает рассчитанная железобетонная конструкция.
Полость автоматически удаляет грунтовый газ?
Результат зависит от проекта, связности каналов и подтвержденного воздухообмена.
Можно позднее просверлить фундаментную балку?
Любое такое изменение предварительно согласуют с конструктором.
