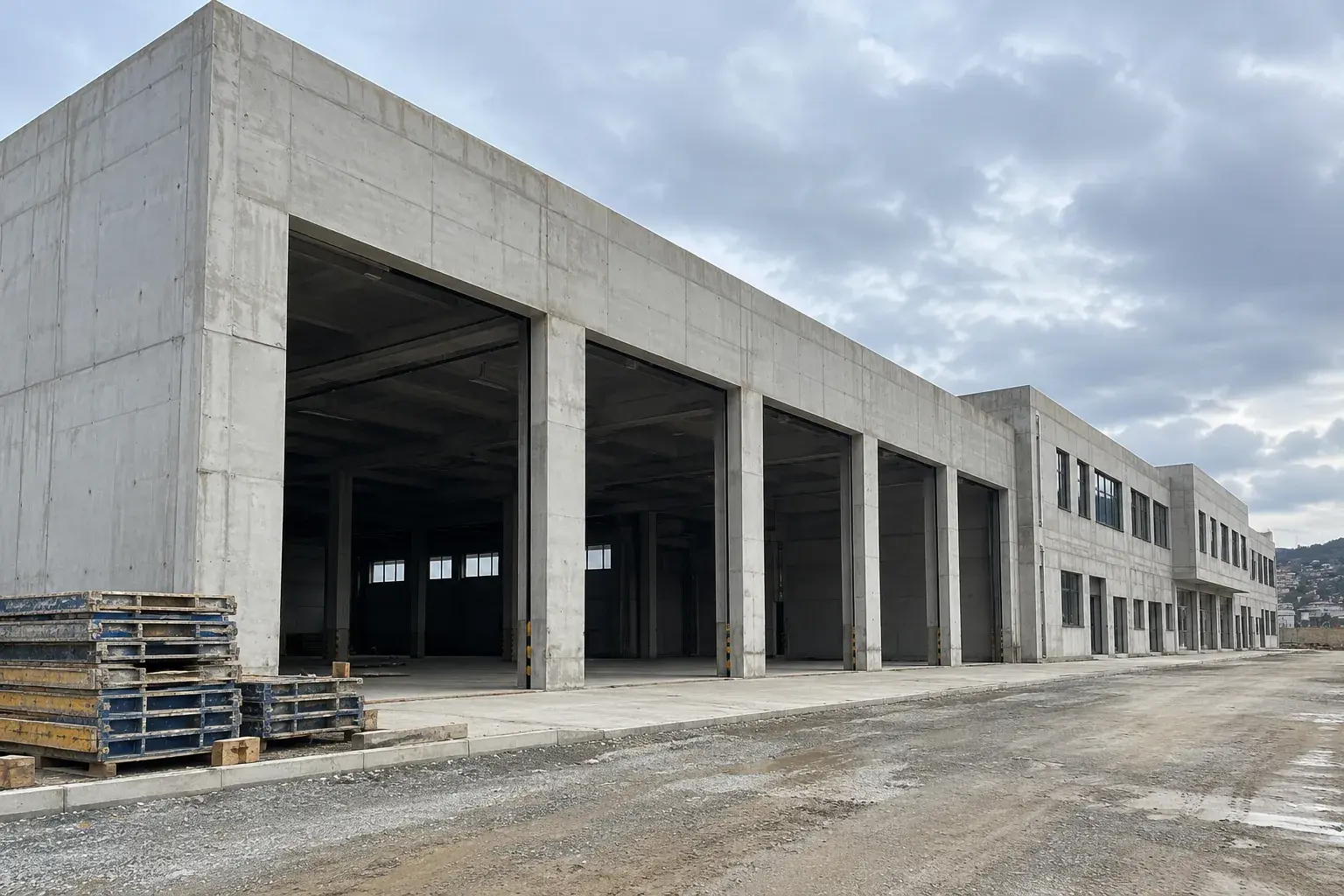

Монолитный корпус автобусного депо на Мамайке
Монолитный корпус автобусного депо на Мамайке
Воротный проем автобусного депо задает требования к конструктиву раньше, чем на площадку приходит опалубка. Для типового производственного корпуса на Мамайке мы связываем монолитные стены, служебную часть и проектные проемы в одну задачу. Сдаваемый результат - принятый несущий конструктив, подготовленный к следующим работам, с подтвержденной геометрией и прочностью бетона.
Проемы согласуем до раскладки щитов
Начинаем с разбивки осей и сопоставления рабочих чертежей с площадкой. Проверяем положение будущих ворот, проходов, лестничных участков и вводов коммуникаций. Отдельно уточняем закладные для оборудования: ошибку их расположения после бетонирования нельзя считать обычной подгонкой монтажа.
Геометрию переносим геодезическими приборами и контролируем независимыми замерами. Ведомость проемов связываем с осями и отметками, а не только с общими размерами фасада. Если чертежи разных разделов расходятся, получаем согласованное решение до закрытия опалубки.
Подготовленный щит еще не готов к бетонированию
В качестве примера стеновой системы рассматриваем PERI TRIO. В руководстве изготовителя описаны очистка палубы, закрытие неиспользуемых отверстий и тонкое равномерное нанесение разделительного состава. Эти операции помогают сохранить качество поверхности и избежать вытекания цементного раствора, но не заменяют расчет опалубки.
До установки осматриваем щиты и соединительные детали, поврежденные компоненты выводим из комплекта. Рамы, стяжки и подкосы используем в согласованной конфигурации. Для специальных участков и отклонений от типовой схемы требуется отдельное решение; допустимую нагрузку одной детали нельзя переносить на всю сборку.
Собираем устойчивую систему вокруг проемов
Панели закрепляем от опрокидывания и ветрового воздействия. Последовательность строповки и освобождения грузозахватных приспособлений принимаем по инструкции системы и организации работ. Устойчивость установленного щита должна быть обеспечена до снятия кранового удержания.
Затем проверяем арматурные выпуски, защитный слой по проекту, положение закладных и форму проемов. Торцевые участки и доборные элементы воспринимают давление смеси вместе с остальной опалубкой. Их не заменяем случайными подпорками без проверки схемы передачи усилий. Для контроля используем нивелир, отвес или лазерный построитель, измерительный инструмент и предусмотренные фиксаторы.
Бетон принимаем по участкам конструкции
Для производства и приемки конструкций учитываем СП 70.13330.2012. При организации контроля бетонной прочности обращаемся к ГОСТ 18105-2018. Проверяем документы на смесь и организуем укладку, уплотнение и уход в соответствии с проектом производства работ. Темп заполнения связан с расчетной работой опалубки; ускорять подачу только ради завершения смены нельзя.
Объем бетона в кубических метрах считаем по отдельным конструкциям с учетом проемов и сопряжений. Арматуру и закладные ведем отдельными позициями. Такой учет помогает увязать поставку смеси с реальной последовательностью бетонирования, но не дает права назначать универсальный срок распалубки.
Приемка заканчивается исполнительной геометрией
Перед снятием опалубки подтверждаем необходимые условия по прочности и устойчивости конструкций. После раскрытия проверяем поверхность, размеры проемов, оси и отметки. Дефекты оцениваем по характеру и согласованной процедуре устранения, не скрываем их облицовкой.
Передаем исполнительные схемы, документы контроля и сведения о принятых участках. Для следующего подрядчика должны быть понятны фактическая геометрия и состояние закладных, а для эксплуатации - границы принятого конструктива.
Частые вопросы
Можно ли менять ширину ворот во время сборки?
Только после согласованного изменения проектного решения. Проем связан с армированием, несущими участками и оборудованием ворот.
Что делать со смещенной закладной?
Фиксируем положение и передаем вопрос проектировщику. Самовольное сверление или срезание арматуры не считаем исправлением.
Означает ли ровная поверхность готовность конструкции?
Нет, внешняя поверхность не подтверждает прочность и соответствие исполнительной геометрии. Эти результаты проверяем отдельно.
