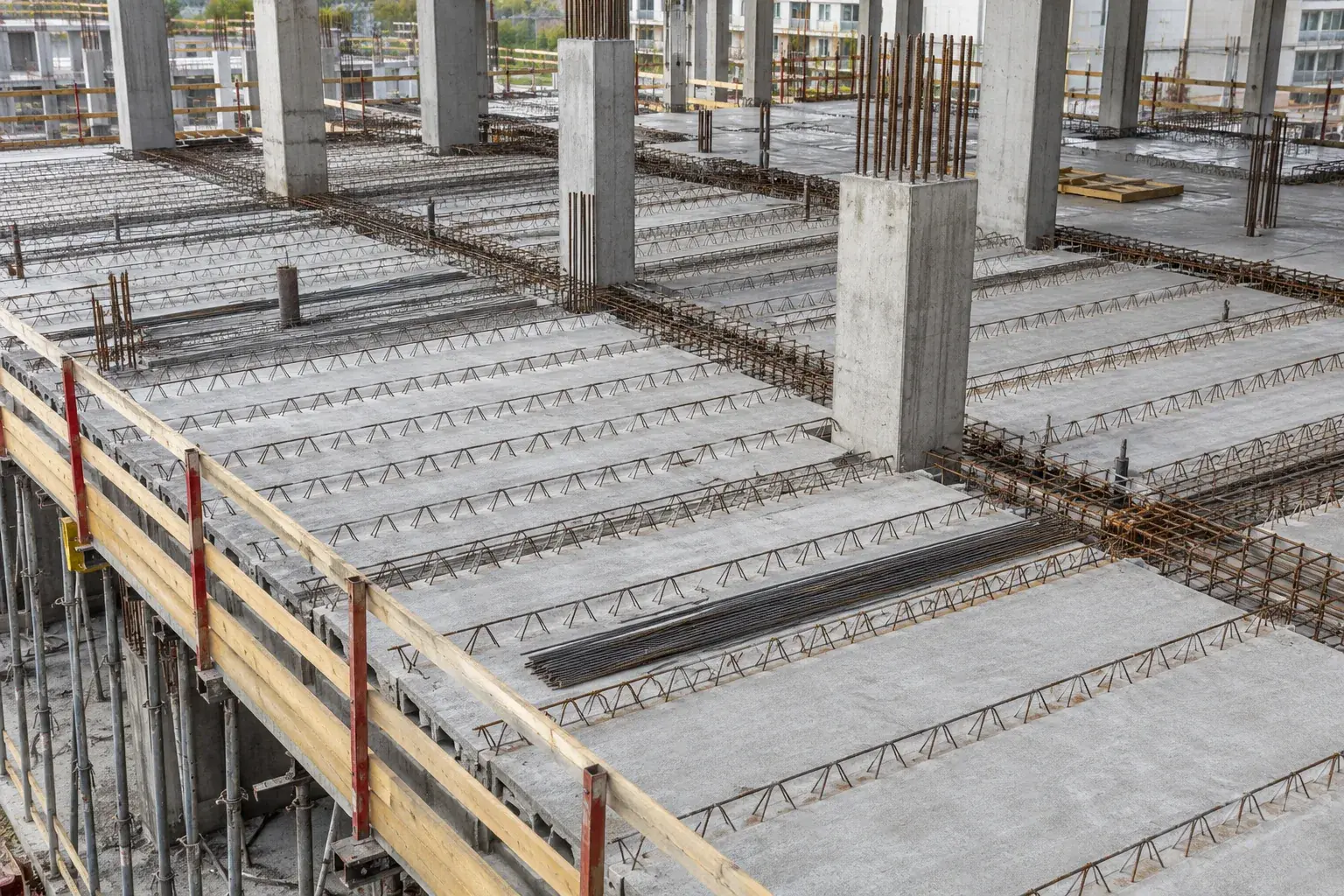

На новом медицинском центре в Адлере перекрытия должны объединить кабинеты, коридоры и технические зоны в единую несущую систему. Для монолитного каркаса рассматриваем железобетонные предплиты: заводской тонкий элемент остается нижней частью перекрытия, а верхнюю часть бетонируем на площадке. Такой выбор требует расчета совместной работы бетона и организации временного опирания.
От схемы здания к монтажному плану
Сначала согласуем колонны, стены, лестницы и отверстия инженерных коммуникаций. В медицинском здании количество проходок велико, поэтому перенос проема после укладки предплит может затронуть рабочую арматуру. Проверяем расположение оборудования и нагрузки перегородок до заказа элементов, а не после появления коробок на стройке.
По инструкции fdu Elementdecken проверяем связь монтажного плана с армированием и временными опорами. Заводскую документацию используем для выбранной системы, без переноса иностранных расчетных правил в российский проект. Для сборно-монолитного решения рассматриваем СП 337.1325800.2017 в пределах его области применения; производство и приемку конструкций увязываем с СП 70.13330.2012, включая действующее изменение № 8.
Поддерживаем плиты до набора прочности
Основание под стойками проверяем на устойчивость и возможность воспринять монтажную нагрузку. Геодезист задает отметки лазерным нивелиром, а бригада устанавливает рассчитанные ряды временных опор. Шаг стоек и сроки их снятия берем из проекта производства работ, учитывая нагрузку от бетонирования следующего этажа.
Предплиты осматриваем при доставке: сверяем позиции, состояние кромок, решетчатых каркасов и предусмотренных мест строповки. Грузоподъемность крана проверяем при фактическом вылете. Элемент опускаем горизонтально на подготовленные опоры. Поврежденную плиту не маскируем раствором: сначала фиксируем дефект и получаем решение ответственного конструктора.
Собираем общее железобетонное перекрытие
После раскладки контролируем стыки снизу и контакт с опорами. Устанавливаем соединительную, дополнительную и верхнюю арматуру, оформляем края и согласованные отверстия. Шаблоном и измерительной рулеткой проверяем положение стержней и закладных, сопоставляя результат с рабочими чертежами. Самовольно разрезать решетчатые каркасы для прохода трубы нельзя.
Контактную поверхность очищаем и подготавливаем по системе. Бетон подаем равномерно, исключая локальные груды, которые перегружают отдельный элемент. Уплотнение глубинным вибратором выполняем без смещения арматуры. Во время подачи наблюдаем за стойками и стыками; изменение положения требует остановки и проверки причины, а не продолжения ради окончания машины.
Приемку связываем с состоянием бетона
Свежую поверхность защищаем от быстрого высыхания и осадков, ведем температурные записи и организуем предусмотренный контроль прочности. Опоры снимаем по подтвержденной готовности конструкции. Один календарный срок без сведений о бетоне не объясняет, готово ли перекрытие принять эксплуатационные нагрузки.
При обнаружении раковины, трещины или смещения оцениваем глубину и положение дефекта относительно арматуры. Способ ремонта назначаем после обследования: поверхностная заделка не восстанавливает автоматически несущую способность. Заказчику передаем исполнительные схемы, акты скрытых работ и результаты контроля. Согласование каркаса начинаем с планировок и нагрузок медицинского центра - по ним определяем пригодность предплит и последовательность строительства.
Частые вопросы
Предплита заменяет весь монолит?
Она работает вместе с проектным верхним слоем и соединительной арматурой.
Можно сразу убрать стойки?
Решение зависит от подтвержденной прочности и расчетной монтажной схемы.
Проем допускается вырезать позднее?
Его положение и усиление сначала согласуют с конструктором.
