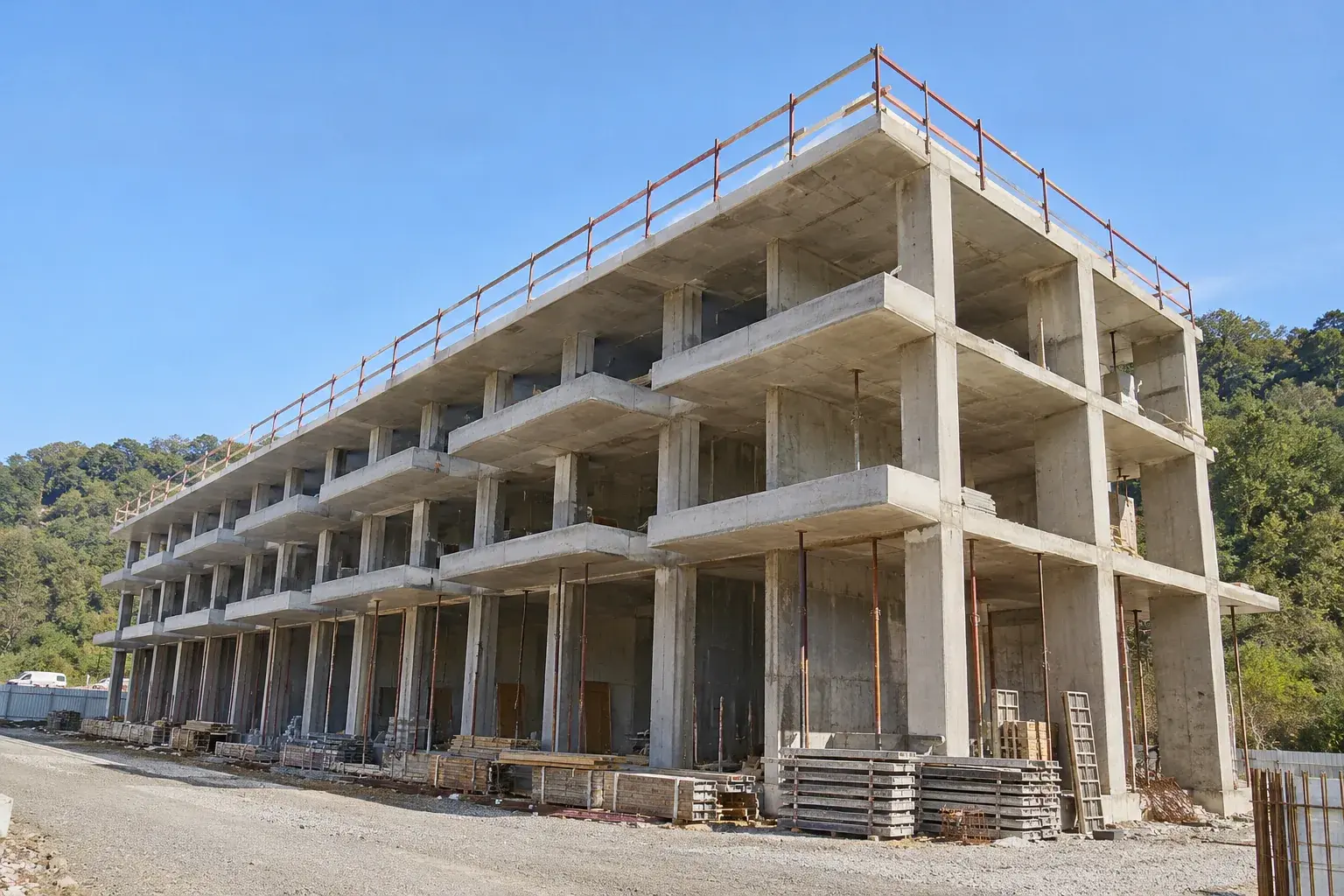

Монолитный гостиничный корпус с терморазрывами балконов в Адлере
Монолитный гостиничный корпус с терморазрывами балконов в Адлере
Балконная плита выходит из теплого помещения наружу и продолжает передавать усилия на каркас. Если просто разорвать бетон полосой утеплителя, надежного соединения не получится. Для нового гостиничного корпуса в Адлере рассматриваем фундамент, стены, колонны и перекрытия вместе с несущими теплоизоляционными элементами балконов. Их положение согласуем до армирования, когда еще можно увязать конструкцию, фасад и будущий отвод воды.
Теплотехническую задачу связываем с расчетом каркаса
По рабочей документации уточняем вылет балконов, опирание перекрытий, отметки дверей и нагрузки от ограждений. Геодезист выносит оси тахеометром, нивелиром проверяем положение опалубки. Для всего корпуса определяем последовательность устройства основания, вертикальных конструкций и этажей, размещение временных опор и порядок подачи смеси.
Несущую схему проверяем по СП 63.13330.2018. Для отапливаемого гостиничного здания учитываем область СП 50.13330.2024, включая теплопроводные включения. Наличие готового терморазрыва не подтверждает автоматически теплозащиту всей стены или прочность прилегающей плиты. Проектировщик увязывает работу соединения с обеими частями железобетонной конструкции.
Несущий элемент отличается от обычной полосы утеплителя
В технической информации Schöck Isokorb T показаны изделия для разных схем передачи усилий. У консольного балкона соединение воспринимает изгибающий момент и поперечную силу, а другой вариант опирания может требовать иного исполнения. Проверяем расчетное назначение, маркировку, высоту элемента и соответствие рабочей схеме, а не выбираем его только по толщине теплоизоляции.
Прочитанная редакция изготовителя рассчитана на британские условия. Ее таблицы, классы и зарубежные подтверждения не объявляем готовым российским разрешением. Для конкретного объекта согласуем применимость изделия, актуальную документацию поставляемого исполнения и необходимые проектные обоснования. Узел должен соответствовать также принятому противопожарному решению здания.
Соединение принимаем до закрытия бетоном
На подготовленной опалубке контролируем направление установки, положение относительно края перекрытия и связь с арматурой. Применяем измерительный инструмент, фиксаторы и предусмотренные сборочные приспособления. Сверяем дополнительное армирование по обе стороны соединения, защитный слой, стыковку соседних элементов и участки примыканий фасадной теплоизоляции.
Не подгибаем заводские стержни ради обхода случайно поставленной закладной. Несовпадение сначала разбираем с проектировщиком. Перед бетонированием проверяем устойчивость опалубки и доступ смеси к передающим сжатие участкам. Скрываемые соединения фиксируем фотографиями и актами, чтобы после заливки документация сохраняла фактическую привязку элементов, а не только общий план этажа.
При сдаче проверяем конструкцию и сопряжения
Бетонирование, уплотнение и уход организуем по проекту производства работ с учетом применимых положений СП 70.13330.2012. Временное поддерживание балконов сохраняем по принятой схеме до подтверждения условий снятия опор. Число прошедших дней само по себе не заменяет контроль прочности и решение о нагружении.
После распалубливания выполняем исполнительную съемку, проверяем отметки и направление водоотвода с учетом расчетных деформаций. Осматриваем бетон у соединений, согласуем замечания до устройства покрытий и ограждений. Заказчику передаем акты, результаты контроля и схемы узлов. Готовность корпуса означает согласованную несущую конструкцию с подготовленными балконами, а не просто видимую полосу утеплителя на фасаде.
Частые вопросы
Можно заменить несущий терморазрыв обычным утеплителем?
Такая замена не сохраняет передачу усилий. Решение требует конструктивного расчета и согласованного узла.
Когда исправляют несовпадение с арматурой?
До бетонирования, после проверки проектировщиком, без произвольного изменения заводских стержней.
Таблица иностранного изготовителя заменяет проект?
Нет. Проверяем региональную применимость, расчет всего здания и документацию конкретного поставляемого исполнения.
