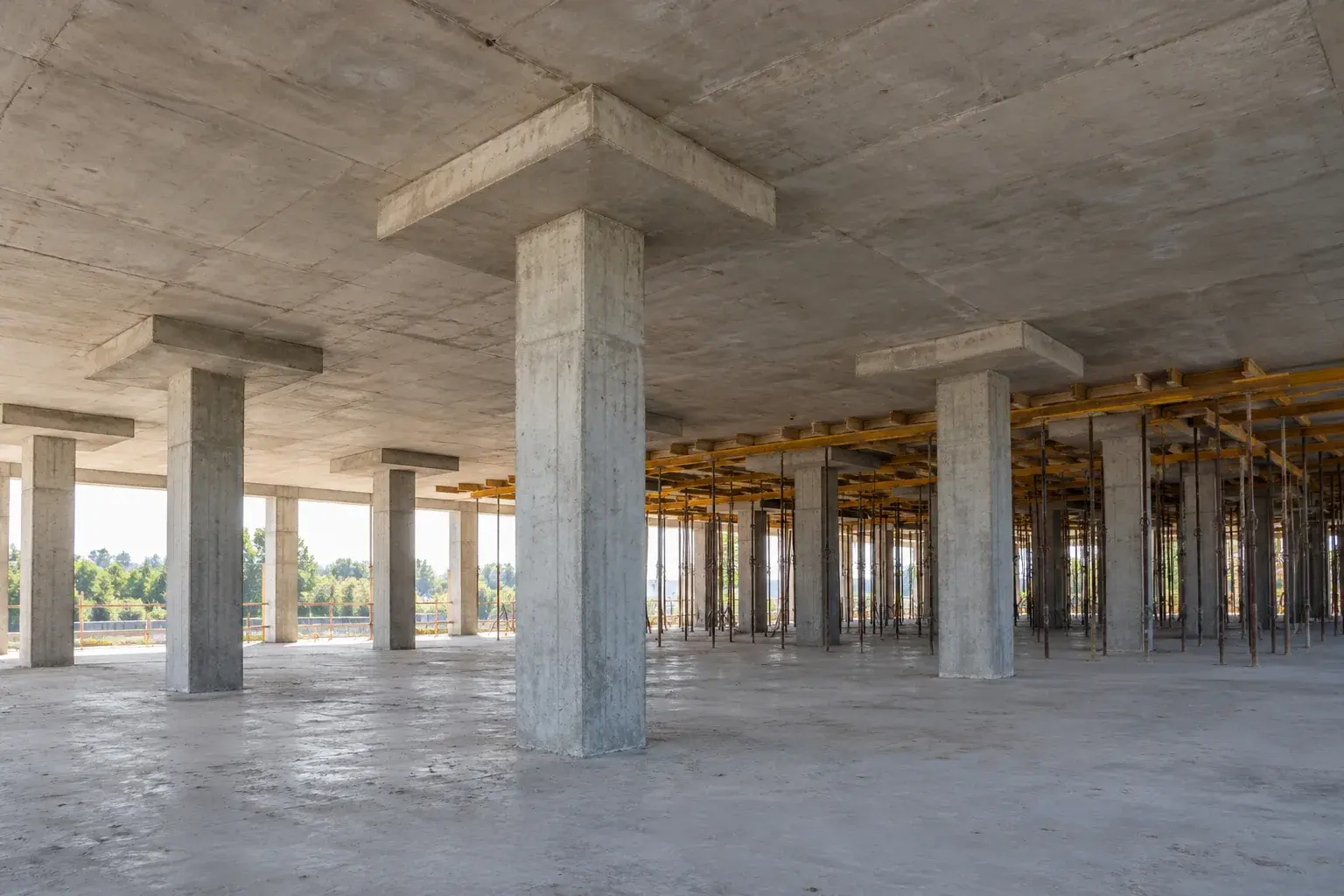

Монолитный архивный корпус с капительными перекрытиями в Адлере
Монолитный архивный корпус с капительными перекрытиями в Адлере
Стеллажные нагрузки архивного корпуса начинаются не с красивой расстановки колонн. Для нового здания в Адлере увязываем фундамент, вертикальные опоры и перекрытия с будущим хранением. Капитель расширяет опорную зону колонны, но сама по себе не подтверждает несущую способность плиты. Геометрию, армирование и последовательность монолитных работ определяем по расчетному проекту.
Разбираем нагрузки до разбивки
Выясняем тип стеллажей, размещение проходов, предполагаемые сосредоточенные воздействия и возможность перестановки оборудования. Проектировщик проверяет всю конструктивную схему, включая опорные зоны перекрытий. Не принимаем толщину плиты по внешнему сходству с другим зданием: одинаковая сетка колонн может работать при разных нагрузках.
На площадке выносим оси тахеометром, контролируем отметки нивелиром и согласуем закладные с инженерными разделами. Проемы и проходки рассматриваем до армирования. Вблизи колонны случайное отверстие способно изменить работу ответственного участка. Решение о нем принимает проектировщик, а не монтажник после завершения бетонирования.
Капители меняют схему опалубки
Балочно-стоечная опалубка позволяет собирать поверхности различной геометрии. В руководстве PERI MULTIFLEX описаны несущие и поперечные балки, опорные головки и стойки, требования к сборке и распалубке. Изучаем документ выбранной системы и проект производства работ. Стандартную схему плоского перекрытия нельзя без расчета объявить готовой опалубкой утолщенной капители.
Согласуем переходы высот, боковые щиты и распределение нагрузки на стойки. Проверяем устойчивость, опирание и возможность уплотнения бетона в густоармированных местах. Увеличенная толщина над опорой меняет нагрузку в период бетонирования. Шаг стоек назначаем по расчетной схеме и данным системы, без универсального значения для всех участков этажа.
Бетонирование ведем по контрольным точкам
Перед подачей смеси проверяем защитный слой, крепление арматуры, закладные и чистоту опалубки. Измерительный инструмент помогает сверить размеры, а геодезический контроль - положение колонн и капителей. Если узел не совпадает с проектом, исправляем его до закрытия бетоном и фиксируем согласование.
Для укладки подбираем последовательность подачи и уплотнения, доступ для глубинного вибратора и порядок ухода. Контролируем смесь и условия твердения по программе работ. Не компенсируем недостаточную подвижность произвольным добавлением воды на площадке. Прочность подтверждаем предусмотренными проектом и нормативной схемой методами, а не только временем после заливки.
Сдаем каркас под фактическую эксплуатацию
Расчет железобетонных конструкций сверяем с СП 63.13330.2018. Организацию монолитных операций и сдачу результата связываем с СП 70.13330.2012. При контроле прочности учитываем ГОСТ 18105-2018 в действующей применимой редакции. Конкретные критерии распалубки, временного опирания и допуска нагрузки увязываем с проектом и результатами контроля.
Передаем исполнительные схемы, документы бетона, протоколы и сведения о скрытых узлах. Архивному корпусу нужен каркас, рассчитанный под согласованную систему хранения. До начала работ организуем обследование площадки и совместную проверку исходных нагрузок: поздняя замена стеллажей может потребовать новой оценки конструкции.
Частые вопросы
Можно ли убрать капители ради высоты помещения?
Только после перерасчета конструктивного решения. Это часть несущего узла, а не декоративное утолщение.
Когда согласовывать инженерные отверстия?
До изготовления опалубки и армирования. Особенно внимательно рассматривают зоны возле колонн и другие расчетно ответственные участки.
Достаточно ли визуального осмотра бетона?
Нет. Внешний вид помогает обнаружить дефекты, но геометрию, прочность и соответствие армирования подтверждают разными видами контроля.
