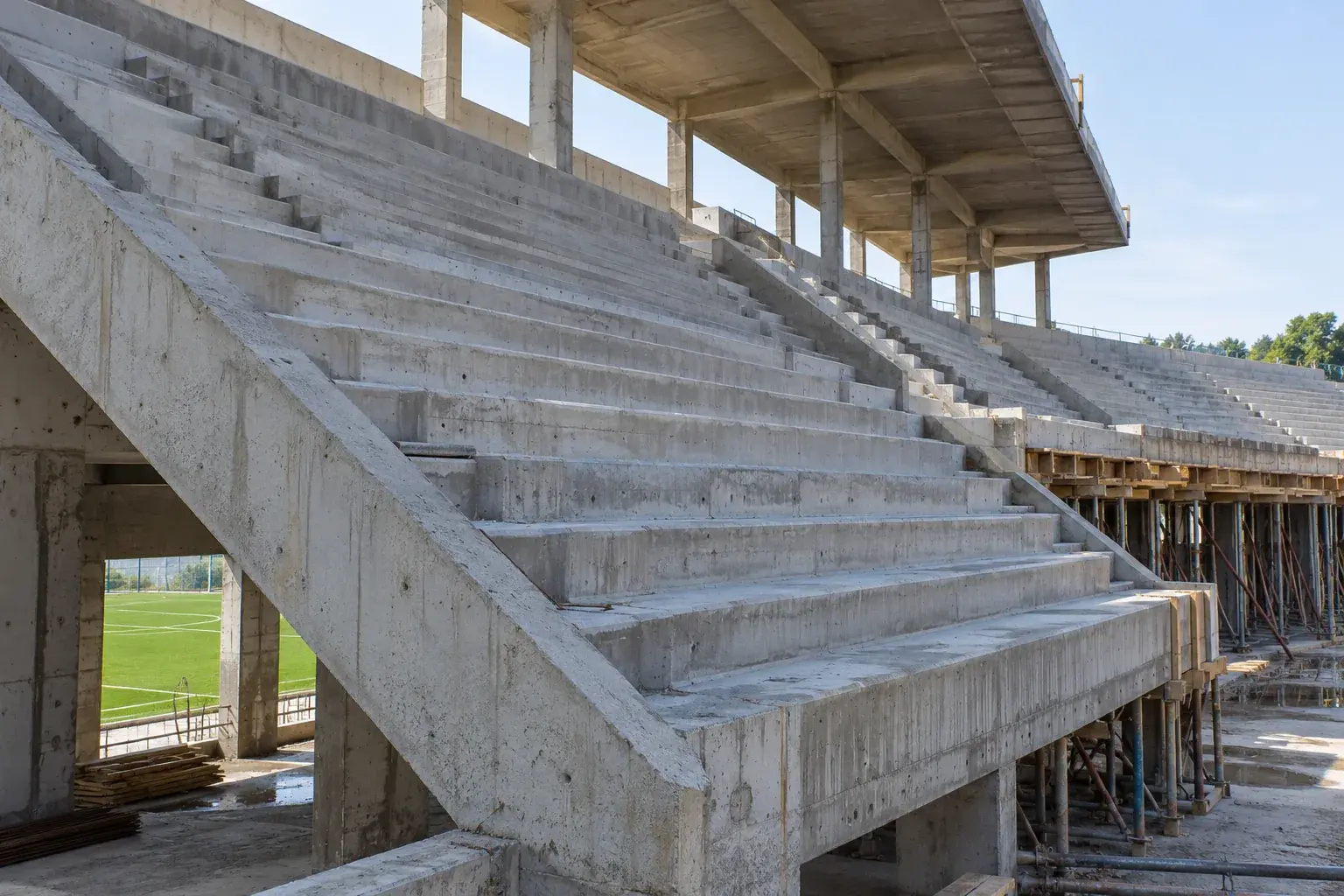

Монолитные трибуны стадиона в Кудепсте
Монолитные трибуны стадиона в Кудепсте
Наклонная трибуна работает как единая конструкция. В Кудепсте увязываем бетонные ряды, балки, проходы и временное поддержание.
Привязываем форму трибуны к рабочему проекту
До опалубочных работ сопоставляем конструктивную схему, геологические данные и план движения зрителей. Отмечаем лестничные проходы, места закладных и сопряжения с соседними участками. Монолитная форма должна соответствовать расчетной работе сооружения и согласованной геометрии, включая дальнейшее устройство покрытий.
Тахеометром переносим оси, нивелиром контролируем отметки. Разбивку фиксируем до установки опалубки, затем повторяем на ключевых этапах. Ошибка по высоте нескольких последовательных рядов может повлиять на всю лестницу; корректировать ее случайным слоем отделки недопустимо.
Уточняем последовательность бетонирования и расположение рабочих швов. Объем захватки выбираем вместе с поставкой смеси, доступом бетононасоса и возможностью качественно уплотнить бетон. Непрерывность подачи не должна достигаться ценой потери контроля над формой и арматурой.
Рассчитываем временную опору для наклонной конструкции
У наклонных балок и ступенчатой плиты учитываем не только вертикальные нагрузки. Проверяем горизонтальные усилия, раскрепление, опирание башен и состояние основания. Шаг опор не назначаем по фотографии другой стройки.
Для выбранного типа временной системы изучаем руководство Doka Staxo 100. В нем предусмотрены разные схемы расстановки башен и передача расчетных горизонтальных усилий через соответствующие связи. Примеры изготовителя помогают выбрать конструкцию временного поддержания, но не заменяют расчет трибуны и проект производства работ.
Контролируем вылет домкратов, комплектность соединений и предусмотренное раскрепление. Самодельная подкладка под отдельной стойкой меняет работу всей схемы. К бетонированию переходим после проверки готовности опалубки, армирования, закладных и безопасного доступа.
Доводим бетон до приемки всей захватки
Подачу и уплотнение организуем так, чтобы смесь заполняла ступенчатую форму без смещения арматуры. Глубинный вибратор выбираем под размеры конструкции и доступ между стержнями. Не используем его для произвольного перетаскивания смеси вдоль опалубки.
Контроль бетона включает документы поставки и предусмотренные проектом методы оценки прочности. Для образцов применяем подходящие формы и обеспечиваем условия их хранения по принятой программе. По одному внешнему виду нельзя назначить распалубку или разрешить нагрузку на ряд.
Передаем конструкцию под следующие работы
Уход учитывает погоду, открытые поверхности и последовательность работ. Приемку монолитных конструкций соотносим с СП 70.13330.2012 с действующими изменениями. Срок снятия поддерживающих элементов связываем с подтвержденной прочностью и расчетной схемой, а не с календарным числом дней.
Перед передачей следующему исполнителю проверяем геометрию рядов, проходов и сопряжений. Дефект обследуем, определяем его глубину и влияние на работу конструкции, после чего согласуем ремонт. Для стадиона в Кудепсте результат монолитных работ - принятая конструктивная часть трибуны с исполнительной документацией и понятными ограничениями последующих нагрузок.
Частые вопросы
Опоры достаточно поставить вертикально?
Нужно проверить основание, связи и расчетные горизонтальные усилия.
Можно снимать опалубку по общему графику?
Решение зависит от подтвержденной прочности и схемы поддержания.
Ступени исправляют отделкой?
Отклонения оценивают до передачи конструкции под следующие работы.
