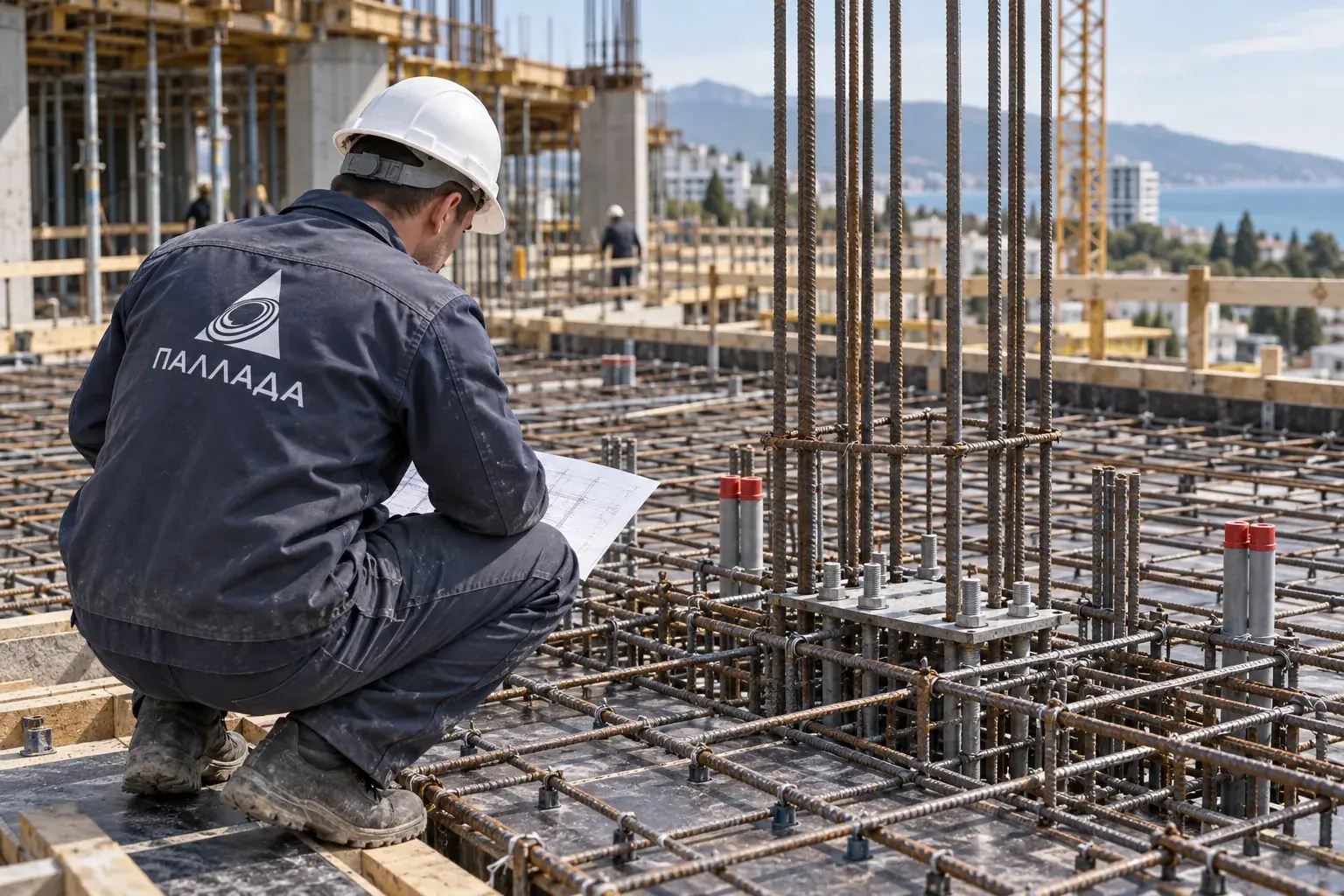

Монолитное перекрытие отеля в Адлере
Как согласовать монолитное перекрытие отеля с будущими инженерными проходами?
До бетонирования перекрытия отеля нужно свести конструктивный проект с будущими инженерными проходами, получить согласование конструктора по отверстиям и закладным и проверить их положение на площадке. Проходы, появившиеся после заливки, нельзя автоматически переносить в сверление или резку - для изменения требуется проектное решение.
Что нужно согласовать до бетонирования перекрытия
Для отеля недостаточно передать подрядчику только план перекрытия. До начала работ нужна актуальная версия конструктивного проекта и отдельный перечень будущих проходов через плиту. В этот перечень стоит включить все места, где смежным решениям потребуется пересечение перекрытия: инженерные стояки, каналы, трубные и кабельные трассы, а также предусмотренные проектом закладные элементы.
Главная задача заказчика - добиться, чтобы конструктивная часть и смежные решения рассматривались как один комплект. Если инженерный проход есть на одном плане, но отсутствует в рабочем задании монолитчика, после бетонирования появляется риск переделки. Поэтому перед закрытием опалубки и армирования следует зафиксировать согласованный перечень проходов и версию документов, по которой выполняются работы.
- актуальный план перекрытия и связанные с ним конструктивные листы
- сводный перечень проходов и закладных
- привязки проходов к понятным осям и помещениям
- согласование конструктора по решениям, влияющим на перекрытие
- отметка о том, какие данные еще ожидаются от смежных разделов
Почему для отеля нужен сводный перечень проходов
В отеле инженерные трассы повторяются по номерам, коридорам и техническим зонам, но одинаковая планировка не означает, что все проходы можно назначать по одному шаблону. На конкретном участке могут отличаться шахты, расположение оборудования, помещения общего назначения или пересечения нескольких систем.
Удобнее готовить не набор разрозненных замечаний от разных специалистов, а одну ведомость. Она помогает снабженцу, руководителю проекта и подрядчику увидеть, что именно должно быть предусмотрено до заливки и какой документ подтверждает решение.
- не смешивать предварительные пожелания и уже согласованные проходы
- не передавать изменения только устно или в переписке без актуализации рабочего комплекта
- отдельно отмечать проходы, по которым требуется решение конструктора
Какие данные передать подрядчику для расчета и подготовки работ
Для сравнимого предложения подрядчику нужен одинаковый набор исходных данных: конструктивный проект, планы этажей, перечень проходов и закладных, сведения о готовности смежных решений, условия доступа и организации работ на объекте. Если часть информации еще разрабатывается, это лучше обозначить прямо, чтобы в предложении было видно, что включено в расчет, а что потребует уточнения.
Не стоит просить подрядчиков самостоятельно назначать места инженерных отверстий по общему архитектурному плану. Размещение проходов связано одновременно с конструктивом и инженерными решениями. В задании следует разделить ответственность за проектное решение, подготовку закладных, установку и контроль перед бетонированием.
- какая версия проекта выдана в работу
- какие проходы окончательно согласованы
- кто подтверждает изменения конструктивной части
- кто поставляет и устанавливает предусмотренные закладные
- как оформляются изменения до бетонирования
Как вести ведомость проходов и закладных
Ведомость не заменяет проект, но помогает контролировать комплектность задания. Для каждого элемента полезно указать назначение, ссылку на проектное решение и текущий статус. Размеры и конструкцию отверстий следует брать только из актуальной проектной документации, а не назначать в редакционном задании или по аналогии с соседним помещением.
- вести одну актуальную редакцию ведомости
- не считать старую разметку действующей после изменения проекта
- связывать каждый значимый проход с конкретным проектным решением
| Что проверить | Что передать подрядчику | Результат согласования |
|---|---|---|
| Инженерный проход | План и ссылка на актуальное проектное решение | Проход включен в рабочий комплект |
| Закладной элемент | Место установки и связанный проектный лист | Элемент подготовлен к установке |
| Изменение трассы | Обновленное решение смежного раздела | Конструктор проверил влияние изменения |
| Неопределенный проход | Перечень недостающих исходных данных | Решение не выдается в работу до уточнения |
| Контроль перед заливкой | Согласованная ведомость и рабочие листы | Фактическое положение сверено с документацией |
Что проверить до закрытия армирования и заливки
Контроль нужен не только по документам. До того как элементы перекрытия станут недоступны для визуальной проверки, ответственный представитель заказчика должен сопоставить фактически подготовленные проходы и закладные с актуальным комплектом. Важно проверить, что на площадке используют именно последнюю согласованную редакцию, а изменения смежных решений не остались только у проектировщика или руководителя отдельного раздела.
Если обнаружено расхождение, безопаснее остановить конкретное решение на стадии согласования, чем считать, что отверстие можно будет сделать позже. Особенно важно не превращать отсутствие закладной в автоматическое задание на последующее сверление.
- сверить обозначения с актуальным проектом
- проверить наличие предусмотренных закладных
- сопоставить фактическое положение с согласованной ведомостью
- зафиксировать нерешенные расхождения до бетонирования
Как оценивать предложение подрядчика
В предложении на монолитное перекрытие полезно смотреть не только на итоговую сумму, но и на состав работ. Заказчику нужно понимать, учтены ли подготовка и установка предусмотренных проектом закладных, работа по актуальной документации, контроль перед бетонированием и порядок обработки изменений. Если эти позиции описаны по-разному у нескольких исполнителей, их сметы нельзя сравнивать только по нижней строке.
Хороший признак организации процесса - подрядчик до начала работ запрашивает актуальные документы и уточняет статус инженерных проходов, а не предлагает решить все отверстия после устройства плиты. Отдельно стоит согласовать, кто принимает изменения от смежных специалистов и каким документом они допускаются в работу.
- проверить границы ответственности подрядчика
- сопоставить состав работ по одинаковым исходным данным
- уточнить порядок работы с изменениями проекта
- не принимать сверление или резку готового перекрытия как универсальный способ исправления пропущенных проходов
Следующий шаг для заказчика
Секретарю или снабженцу перед запросом предложений стоит собрать один пакет документов и направить его всем участникам сравнения без различий. Руководителю проекта - назначить ответственного за сводную ведомость проходов и за выдачу актуальной версии конструктивного проекта. До бетонирования нужно получить подтверждение, что предусмотренные проходы и закладные проверены по рабочему комплекту.
Если новый инженерный проход появляется уже после устройства перекрытия, его нельзя автоматически переводить в задачу на сверление или резку. Сначала требуется проектное решение с оценкой конструктора. Такой порядок позволяет отделить согласованное изменение проекта от решения, принятого непосредственно на площадке.
- собрать актуальный комплект проекта
- свести инженерные проходы в одну ведомость
- передать изменения конструктору на согласование
- провести контроль закладных и проходов до закрытия
- после устройства плиты не назначать новые отверстия без проектного решения
Частые вопросы
Можно ли передать монолитчикам планы инженерных систем без отдельной ведомости проходов?
Планы нужны, но для контроля удобнее дополнить их сводной ведомостью, где каждый проход связан с актуальным проектным решением и имеет понятный статус. Это снижает риск того, что изменение одного из смежных разделов останется незамеченным перед бетонированием.
Кто должен согласовать новый проход через монолитное перекрытие?
Если изменение затрагивает конструкцию перекрытия, его следует передать конструктору и отразить в проектном решении. Подрядчику на площадке не стоит самостоятельно выбирать положение или параметры нового отверстия.
Что делать, если инженерный проход обнаружили после бетонирования?
Не назначать сверление или резку автоматически. Сначала нужно оформить исходные данные по требуемому проходу и получить проектное решение с участием конструктора. Дальнейшие действия выполняются по этому решению.
Что проверить в смете на монолитное перекрытие отеля?
Проверьте, какой комплект проекта принят за основу, учтена ли работа с предусмотренными закладными, входит ли контроль перед бетонированием и как оформляются изменения. Сравнивать предложения лучше по одинаковому перечню работ и одинаковым исходным данным.
Когда лучше проверять закладные и инженерные проходы?
До бетонирования, пока предусмотренные элементы доступны для проверки и возможные расхождения можно передать на согласование. Контроль следует проводить по актуальной версии проекта, а не по предварительной разметке или старым листам.
