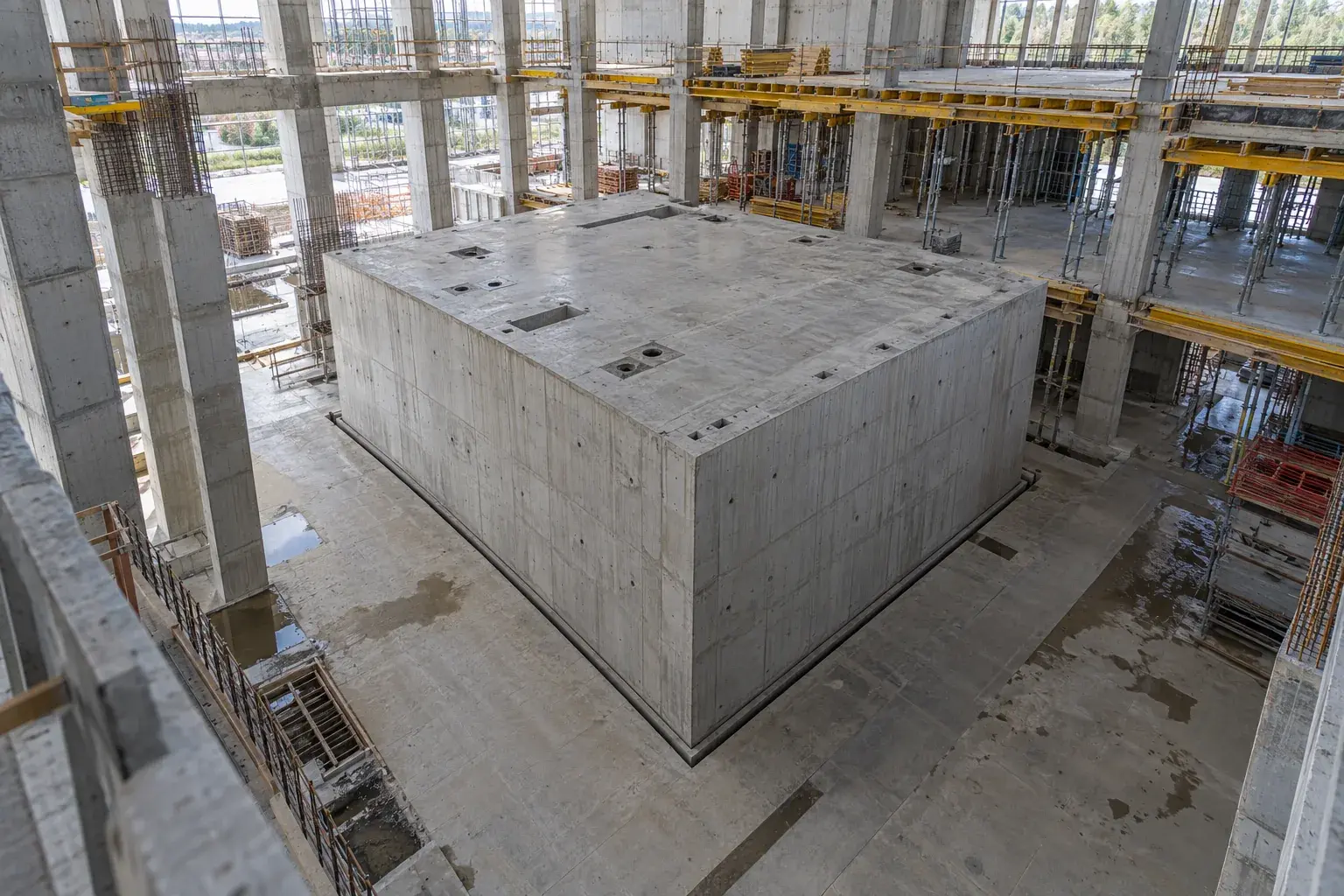

Испытательный стенд может передавать усилия, которые не должны уходить в соседние помещения лаборатории. Для нового центра в Сириусе строим монолитный корпус с учетом отдельного массива под оборудование. Граница между этими конструкциями важна не меньше, чем их собственная прочность.
Получаем нагрузки до разбивки осей
Начинаем с задания поставщика стенда и конструктивного проекта. Уточняем массу оборудования, динамические воздействия, монтажные габариты и расположение анкеров. Проектировщик определяет основание и способ разделения конструкций. Универсальную толщину массива или ширину шва не назначаем по названию лаборатории: разные испытания создают разные нагрузки.
На площадке проверяем геодезическую основу и фактическую подготовку основания. Тахеометром переносим оси, нивелиром контролируем высоты. В исполнительной ведомости разделяем отметки пола здания, верха испытательного массива и монтажных закладных. Одна общая отметка для всех этих поверхностей скрывает ошибки до момента установки оборудования.
Сохраняем независимость во время строительства
Разбиваем работы на захватки так, чтобы временная опалубка и дальнейшие операции не соединяли раздельные конструкции случайной бетонной перемычкой. До армирования проверяем положение разделительного элемента и его устойчивость. После бетонирования предусмотренный шов должен оставаться доступным для проверки по проекту.
Особое внимание уделяем местам пересечения инженерных коммуникаций. Жесткая труба или последующая стяжка способны создать связь поверх правильно выполненного разделения. Такие переходы согласуем заранее с проектировщиками смежных систем. Монолитную часть принимаем до того, как соседние бригады закроют ее отделкой и оборудованием.
Опалубка работает по своей расчетной схеме
Для стен и других подходящих участков рассматриваем комплектную системную опалубку. Инструкция PERI DUO описывает стандартные конфигурации и требует применения предусмотренных компонентов. Нестандартную сборку для массивного стенда нельзя считать разрешенной только потому, что отдельные щиты подходят по размеру. Схему крепления и давление бетонной смеси проверяем для конкретной захватки.
Перед укладкой смеси принимаем арматуру, защитный слой, закладные и крепление опалубки. Положение анкерной группы проверяем повторно: исправить ее после набора прочности сложнее, чем удержать при заливке. Бетон подаем в согласованной последовательности, уплотняем подходящими глубинными вибраторами и контролируем сохранность разделения. Приемку скрытых частей сопровождаем схемами и фотографиями.
Прочность и геометрия подтверждают разные свойства
Организуем уход за бетоном с учетом проекта производства работ и фактической погоды. Температурные наблюдения и результаты контроля прочности связываем с конкретными участками. СП 70.13330.2012 рассматриваем в части производства и приемки монолитных работ, ГОСТ 18105-2018 - в части контроля и оценки прочности. Действующую редакцию и поправки учитываем в рабочей документации.
Распалубку и передачу нагрузки выполняем по установленному порядку после подтверждения достаточной прочности. Из инструкции PERI нельзя вывести одинаковый срок снятия щитов для любого бетона. Затем снимаем фактические координаты закладных и геометрию сопряжений. Протокол прочности не подтверждает точность анкерной группы, поэтому эти проверки не заменяют друг друга.
Передаем основание монтажникам стенда
Сверяем исполнительную съемку с монтажным заданием и фиксируем незакрытые замечания. Вибрационные характеристики оборудования подтверждаются отдельной программой испытаний после установки; строительная приемка сама по себе не гарантирует требуемую точность измерений лаборатории. В комплект передачи включаем акты скрытых работ, результаты контроля бетона и схему границ конструкций.
Заказчику на старте важно обеспечить актуальное задание поставщика стенда и согласованный доступ на участок. Тогда корпус строится вокруг реальной испытательной функции, а не вынуждает монтажников приспосабливать оборудование к уже готовому бетонному объему.
Частые вопросы
Можно ли залить массив вместе с полом?
Только если такое решение предусмотрено расчетом. Самовольное объединение может изменить передачу динамических воздействий на корпус.
Заменяет ли толстая плита виброизоляцию?
Нет. Масса, основание, связи и частотные свойства системы оцениваются вместе. Толщина сама по себе не доказывает нужного поведения конструкции.
Когда проверять анкеры?
До бетонирования и при исполнительной съемке после него. Монтажный шаблон помогает удержать положение, но не отменяет фактических измерений.
