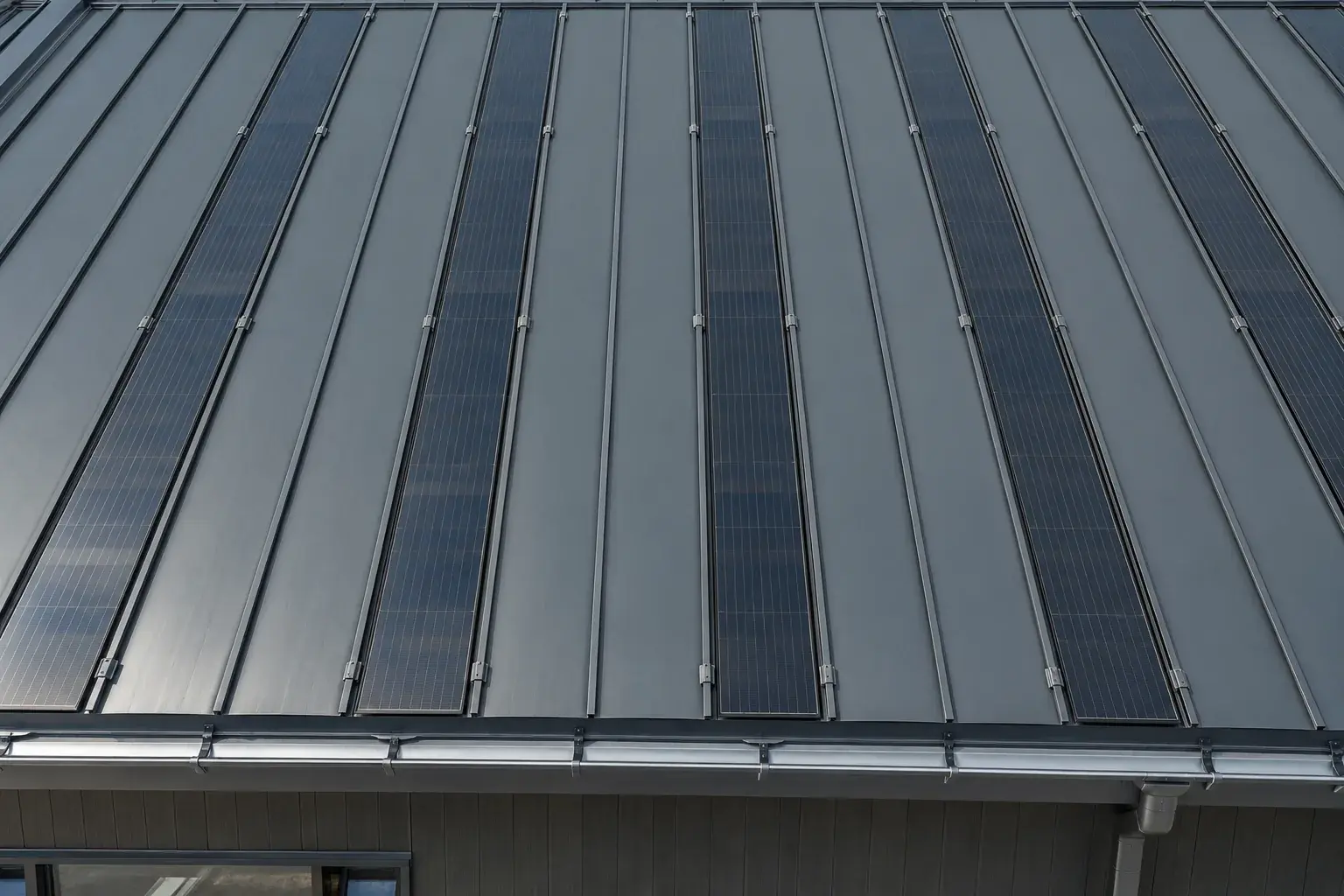

Кровля торгового павильона с интегрированными солнечными панелями в Сочи
Кровля торгового павильона с интегрированными солнечными панелями в Сочи
Солнечные панели на фальцевой кровле влияют не только на выработку энергии. На новом торговом павильоне в Сочи согласуем покрытие, удержание модулей, движение металла при нагреве и безопасные кабельные переходы. Кровельную работу начинаем до раскладки панелей, пока можно проверить основание и непрерывность водоотведения.
Нагрузка приходит через фальцы
Обмеряем скаты, карнизы и примыкания, проверяем конструкцию основания и места обслуживания. По проекту учитываем собственный вес системы, ветер и снег. Расположение креплений должно соответствовать расчету всей цепочки: модуль, зажим, фальц, кляммер и несущая конструкция. Прочность отдельного зажима не подтверждает надежность готовой крыши.
Изучаем PREFALZ solar panel - узкие стеклянные фотоэлектрические модули для совместимого двойного стоячего фальца. Штатные зажимы удерживают их без сквозного крепления через покрытие. Это конкретная система, которую нельзя автоматически переносить на любой металл, ширину картины или самодельный фальц.
Монтаж увязываем с температурным движением
При устройстве покрытия применяем подходящий фальцевый инструмент, разметочный шнур и измерение геометрии. Сверяем фиксированные и подвижные крепления с рабочей документацией. Последовательность сборки должна сохранять предусмотренные температурные перемещения картин, а не зажимать весь скат неподвижной рамой.
Панели размещаем по монтажному плану с соответствующими средними и крайними зажимами и защитой от сползания. Динамометрическим ключом контролируем затяжку именно выбранных соединений по инструкции системы. Кровельные снегозадержатели, переходы и защита от падения согласуются отдельно; панель не предназначена для хождения и не заменяет обслуживающую дорожку.
Кабельный маршрут сохраняет герметичность
Вместе с электромонтажной частью назначаем расположение соединителей, защитных труб и перехода внутрь здания. Кабели не оставляем незащищенными на металлической поверхности. Проход через ограждение выполняем согласованным узлом, доступным для осмотра и ремонта, с учетом воды и механического перемещения элементов.
Сверяем количество модулей и цепочек с электрическим планом. Напряжение, ток и сопротивление изоляции проверяет подготовленный электроперсонал подходящими для фотоэлектрических цепей приборами. Солнечные модули способны сохранять напряжение при слабом освещении; отключенный сетевой ввод здания не делает их выводы безопасными. Соединители не размыкаем под нагрузкой.
Повреждение ищем до замены покрытия
После сборки осматриваем фальцы, крепления, карнизный слив и примыкания. При следах воды проверяем путь затекания, переходы и соседние детали. Локальный дефект ремонтируем согласованным кровельным способом с сохранением работоспособности системы. Дополнительное сверление или случайная полоса герметика могут создать новую протечку вместо устранения причины.
Если снизилась выработка, отделяем загрязнение и затенение от электрической неисправности. Очистку выполняем разрешенным способом без абразива и мойки высокого давления. В проектировании покрытия учитываем СП 17.13330.2017 с актуальными изменениями; электрические испытания и заводская инструкция дополняют кровельные требования. Передаем схему креплений, скрытых слоев, кабельных переходов и доступа. Для подготовки предложения заказчику нужны обмер крыши и согласованная задача солнечной системы.
Частые вопросы
Панели заменяют металлическое покрытие?
В рассматриваемом PREFALZ решении сохраняется совместимая фальцевая кровля под модулями.
Можно прикрепить зажим к любому шву?
Совместимость и несущую способность проверяют для конкретной конструкции и комплекта.
Зимой обслуживание не требуется?
Проверяют доступ, водоотвод, снегозадержание и состояние системы по согласованному регламенту.
