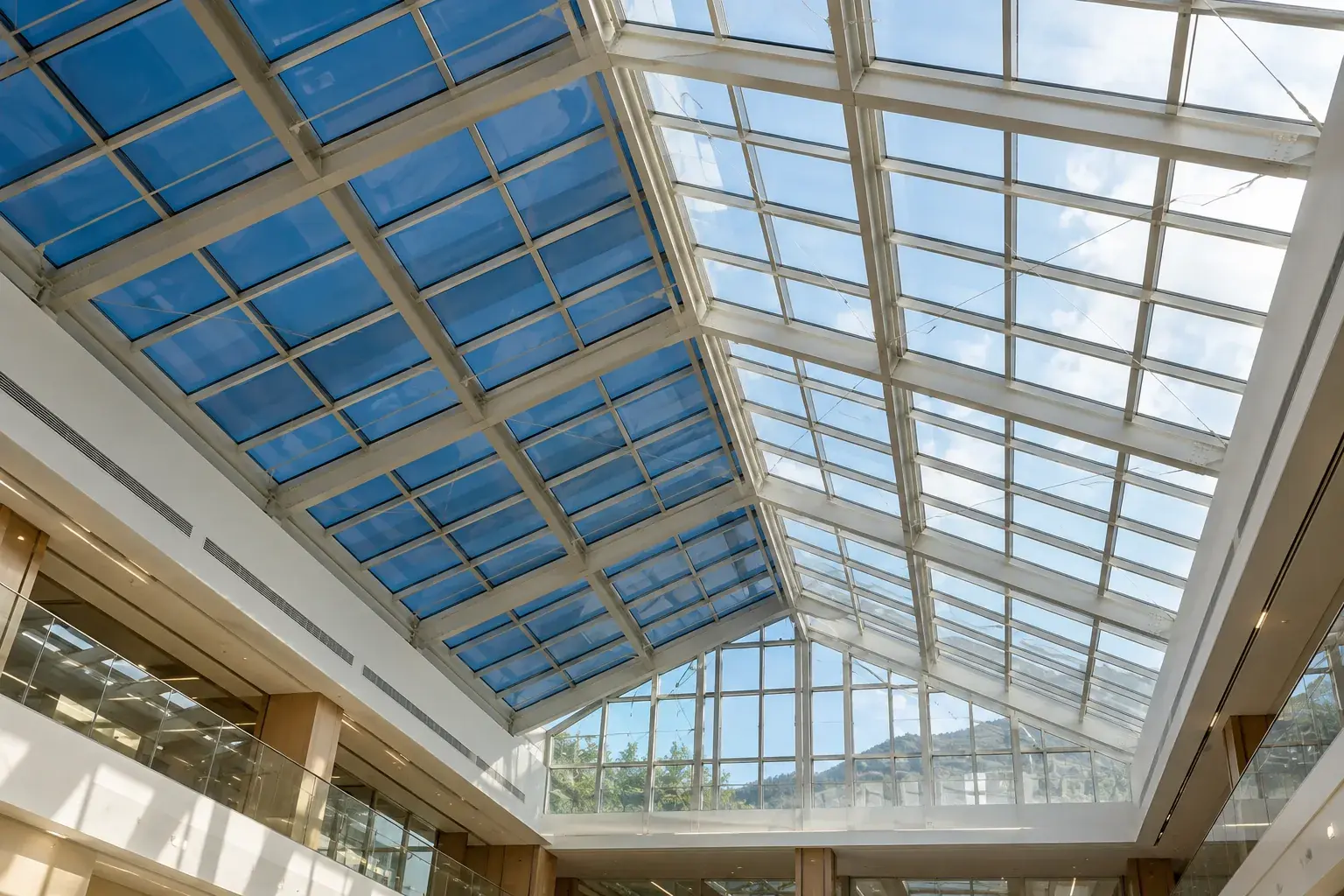

Кровля общественного атриума с электрохромным остеклением в Сочи
Кровля общественного атриума с электрохромным остеклением в Сочи
Освещенность под стеклянной кровлей зависит от положения солнца, а затемнение не обязательно требует движения створок. Для нового общественного атриума в Сочи рассматриваем электрохромные стеклопакеты с управляемым светопропусканием. Монтаж покрытия связываем с несущими профилями, водоотводом и электрическими соединениями. Внешняя прозрачность стекла не заменяет проверки всей системы.
Выбираем исполнение для наклонного покрытия
Сопоставляем геометрию атриума, ориентацию, нагрузки и требуемые режимы естественного освещения. Уточняем доступ к наружной стороне и возможность безопасного обслуживания. Геодезической съемкой проверяем положение опор. Для стеклопакетов важны расчетное опирание и перемещения профилей; дополнительный слой герметика не исправляет несоответствие несущей основы рабочим чертежам.
СП 363.1325800.2017 с опубликованным изменением рассматриваем для светопрозрачного покрытия с профильной системой и стеклопакетами. Нагрузки согласуем с применимой редакцией СП 20.13330.2016. Электрохромная функция не освобождает от выбора безопасного состава остекления и проверки температурных условий. Пригодность конкретной версии для наклонного положения подтверждаем до заказа.
Разделяем оптические зоны и монтажные соединения
В техническом руководстве SageGlass изменение светопропускания связано с электрохромным покрытием внутри стеклопакета и штатным управлением. Створка при этом остается неподвижной. Не смешиваем разные продуктовые исполнения: возможность общего затемнения не означает пригодности любой градиентной версии для кровли. Состав стекла, доступные формы и электрические выводы сверяем по спецификации проекта.
Карту размещения панелей связываем с кабельной схемой и зонами управления. Заводские обозначения сохраняем до проверки фактических подключений. Кабельный вывод не должен оказаться в месте накопления воды. Предусматриваем доступ к соединениям без демонтажа соседнего стекла там, где это допускает конструкция. Ремонтопригодность обсуждаем до закрытия декоративных профилей.
Защищаем кромки и скрытую проводку
Стеклопакеты устанавливаем подходящим вакуумным подъемным оснащением. Осматриваем кромки, опорные элементы и совместимость уплотнений. Руководство SageGlass отдельно требует защиты кабелей от защемления, повреждения и влаги. Разъемы соединяем в предусмотренной последовательности; случайный внешний источник питания к стеклу не подключаем. Рабочие операции организуем с безопасных настилов без хождения по остеклению.
До закрытия профилей проверяем кабельные трассы штатным тестером, маркировку и соответствие монтажной карте. Отдельно осматриваем дренажные каналы и наружные примыкания. Стеклопакет не должен перекрывать предусмотренный выход воды из профиля. При обнаруженном повреждении вывода обращаемся к согласованной технологии ремонта изготовителя, а не прячем соединение под герметиком.
Принимаем затемнение отдельно от водозащиты
Проверяем предусмотренные состояния панелей, команды отдельных зон и связь с датчиками. Люксметром сопоставляем освещение в контрольных точках при записанных наружных условиях. Одно измерение в пасмурный день не подтверждает годовую эффективность решения. Режимы управления согласуем с назначением атриума и возможностью ручной команды ответственного персонала.
Водяную проверку выполняем принятой программой и осматриваем путь стока. Если одна панель не меняет состояние, сначала проверяем питание, соединение и адресацию, сохраняя разграничение электрической неисправности и дефекта герметичности. После устранения повторяем соответствующий тест. Передаем схему зон, записи проверок и порядок очистки. Приемка заканчивается работоспособным покрытием атриума, а не только демонстрацией синего оттенка стекла.
Частые вопросы
Электрохромное стекло открывается для проветривания?
Изменение светопропускания само по себе не создает открывающийся проем.
Любая версия такого стекла подходит для кровли?
Допустимое положение и состав подтверждают для конкретного исполнения.
Можно питать панель обычным низковольтным блоком?
Подключение выполняют только по штатной схеме изготовителя.
