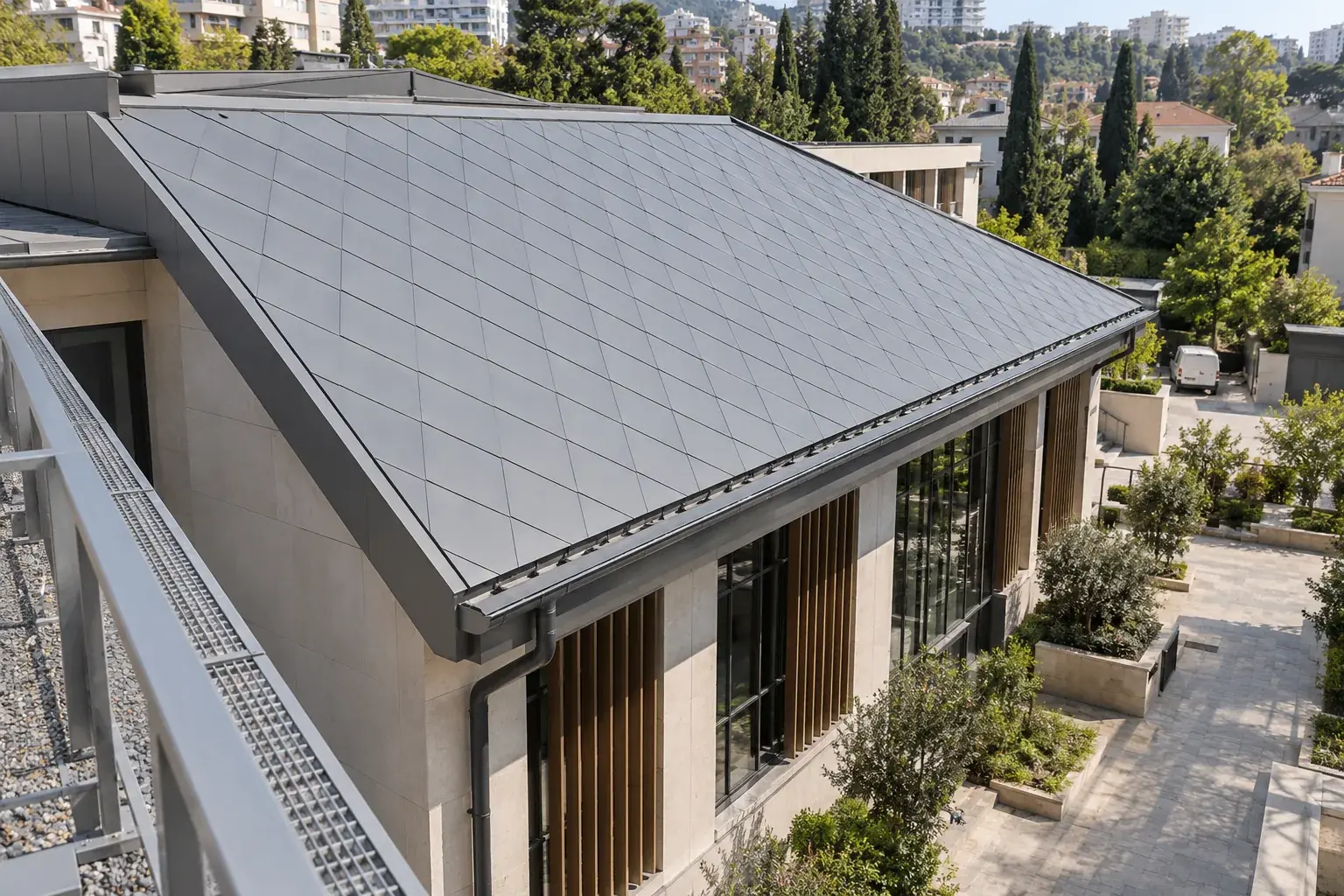

Диагональная раскладка металлических ромбов задает не только рисунок ската. Она определяет направление сборки, положение скрытых креплений и завершение покрытия у карниза. Для нового культурного центра в Сочи рассматриваем титан-цинковую кровлю как систему от основания до организованного водостока. Начинаем с формы здания и условий работы металла, чтобы красивый образец не оказался неподходящим решением для всей крыши.
Раскладку проверяем по реальной геометрии скатов
Лазерным дальномером и нивелиром снимаем длины, диагонали и отметки. Отдельно отмечаем ендовы, выходы вентиляции, переходы к стенам и места обслуживания. По этим данным согласуем размер элементов и расположение подрезок: узкая случайная полоска у края обычно означает, что разбивку начали слишком поздно.
В техническом описании RHEINZINK Flat Lock Tiles крепление ромбов увязано с их форматом и ветровым воздействием. Поэтому число и расположение кляммеров определяем по проекту, а не по фотографии похожего здания. Для нагрузок учитываем СП 20.13330.2016, для кровельной конструкции из цинк-титана - СП 17.13330.2017 с актуальными изменениями.
За металлом сохраняем предусмотренный путь влаги
Проверяем жесткость и ровность основания, устройство подкладочного слоя, вентиляционные входы и выходы. Вода, которая может оказаться под штучным покрытием, должна отводиться по принятой конструкции, а не задерживаться у поперечной рейки. Парозащиту со стороны помещения согласуем с теплотехническим расчетом здания.
Производитель описывает разные условия применения и необходимость отдельного согласования кровельного пирога для определенных уклонов. Общую рекламную границу применения не используем как разрешение собрать любой скат одинаково. На этапе выбора фиксируем конкретную систему, уклон, основание и техническое подтверждение решения.
Замки собираем без насильственного выправления рядов
До основного монтажа выполняем проверочную раскладку характерного участка. Пользуемся разметочным инструментом, ножницами по металлу и подходящими гибочными приспособлениями. Кромки подготавливаем так, чтобы соседние элементы соединялись предусмотренным замком и не создавали лишнего утолщения на пересечении.
Кляммеры и крепеж сохраняют расчетное положение и возможность работы покрытия при изменении температуры. Если ряд начинает уходить от разбивки, ищем ошибку основания, размера или зацепления. Стягивать весь участок случайными саморезами через лицевую поверхность нельзя считать исправлением системы. Поврежденный элемент заменяем до того, как он окажется закрыт следующим рядом.
Приемку завершаем карнизом и водостоком
Осматриваем соединения у стен, выходов и краев, проверяем крепление желобов и свободный выпуск воды. Обследование ведем с предусмотренных безопасных проходов, не превращая декоративную поверхность в рабочий настил. При контрольном проливе наблюдаем именно согласованные узлы и доступные нижние участки.
Заказчик получает исполнительную раскладку, сведения о материале и креплениях, схему обслуживания. На культурном объекте это особенно полезно перед установкой наружного оборудования: последующая проходка должна учитывать направление замков и подкладочные слои, иначе новое отверстие нарушит работу уже принятой кровли.
Частые вопросы
Ромбы монтируют как обычную металлочерепицу?
Нет. Отличаются замковые соединения, скрытое крепление и подготовка краевых элементов.
Можно взять шаг крепежа из иностранного каталога?
Только после проверки расчетного применения. Каталожная схема не заменяет нагрузок конкретного здания в Сочи.
Что делать с поврежденной отдельной плиткой?
Сначала определяем доступный порядок разборки и замены, сохраняя соседние замки и нижние защитные слои.
