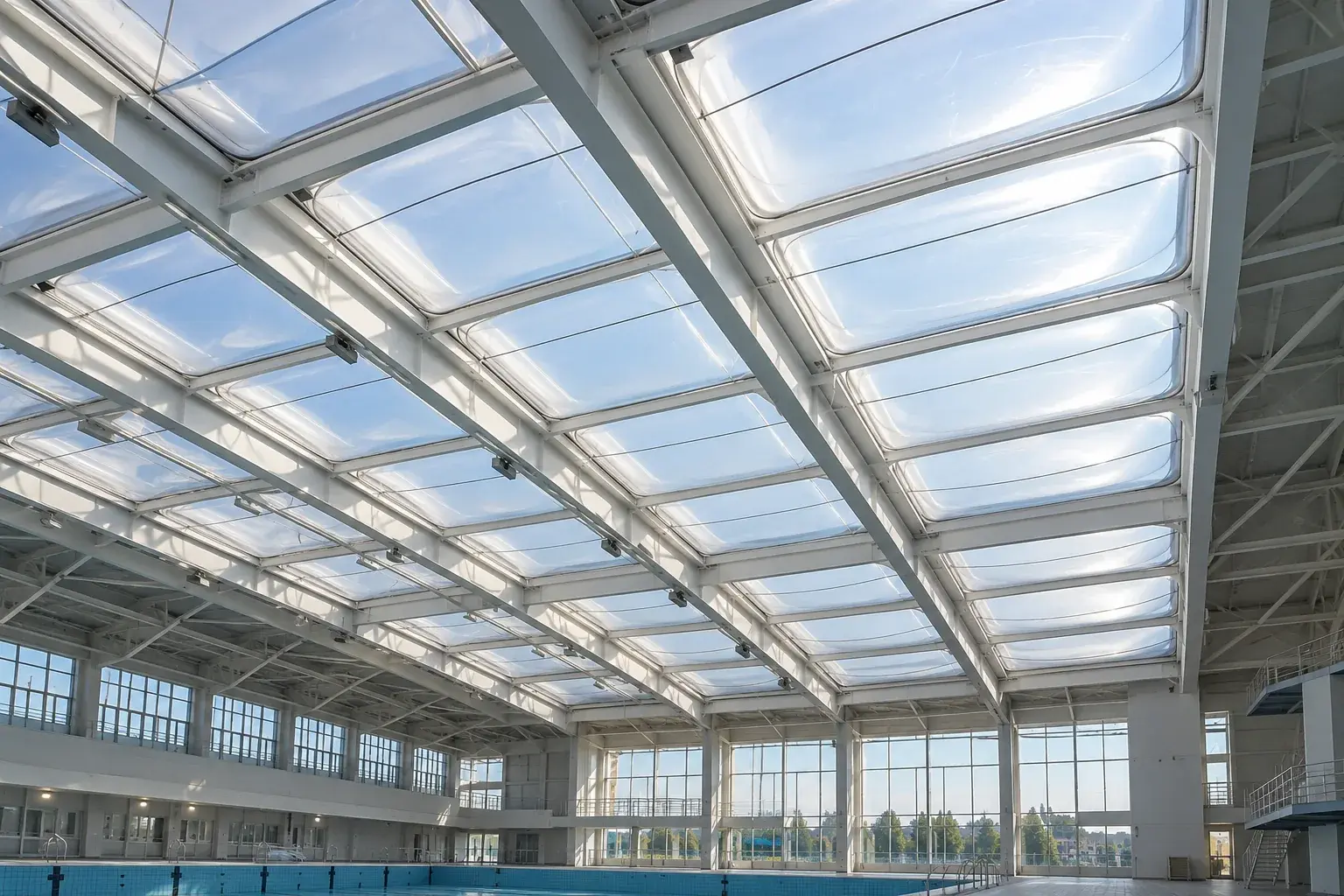

Кровля бассейнового комплекса из пневматических ETFE-подушек в Сириусе
Кровля бассейнового комплекса из пневматических ETFE-подушек в Сириусе
Прозрачная кровля из пленочных подушек сохраняет форму благодаря поддерживаемому давлению воздуха. Поэтому ее нельзя монтировать как обычное остекление и забывать о пневматике после сдачи. Для нового бассейнового комплекса в Сириусе рассматриваем единую систему: несущие опоры, многослойную оболочку, краевые профили, воздушную установку и водоотвод. Работу начинаем с согласования геометрии и условий эксплуатации над влажным залом.
Легкая оболочка передает реальные нагрузки
На площадке геодезически проверяем положение опор и отметки краевых элементов. Размеры заводских подушек должны соответствовать фактической несущей системе: произвольно подрезать пленочную панель на месте нельзя. В проекте учитываем ветровые и снеговые воздействия по СП 20.13330.2016, температурные перемещения каркаса и доступ к соединениям.
В руководстве Architen ETFE Foil Guide to Design многослойная оболочка удерживается алюминиевыми краевыми профилями. Пленочные слои соединяются при изготовлении панели. Однослойная натянутая мембрана и пневматическая подушка работают по-разному, поэтому выбирать схему только по внешней прозрачности неправильно.
Воздушная установка становится частью кровли
От установки поддержания давления прокладываем согласованные линии к подушкам. Проверяем доступность соединений, фильтров и осушения, предусматриваем контроль давления и аварийные сообщения. В описанной изготовителем схеме используются два вентилятора и обратные клапаны; конкретный состав резервирования принимаем по проекту поставляемой системы.
Дифференциальным манометром сверяем давление в контрольных точках, сопоставляем его с показаниями управления. При отклонении сначала разделяем возможные причины: утечку в линии, повреждение оболочки, загрязнение фильтра или неисправность установки. Увеличение производительности вентилятора само по себе не устраняет потерю герметичности.
Водоотвод и примыкания проверяем отдельно
Краевые узлы связываем с парапетами, соседними покрытиями и желобами. Конденсат и наружная вода должны уходить по предусмотренным путям. Влажный воздух бассейнового зала учитываем при согласовании оболочки и смежных инженерных систем, не принимая воздушную установку подушек за вентиляцию помещения.
СП 17.13330.2017 используем для применимых кровельных решений, а специальные узлы пленочной системы подтверждаем проектом и документацией поставщика. Зарубежная классификация пожарных свойств ETFE не является автоматическим российским допуском всей кровли. Число слоев и рабочее давление также не копируем из общего каталожного примера.
Сдаем систему вместе с порядком аварийных действий
После монтажа проверяем крепления, герметичность и работу водоотведения, затем испытываем предусмотренные сигналы неисправности и переключения оборудования. Условия испытания потери питания заранее согласуем с изготовителем, чтобы проверка не создала опасного состояния оболочки.
Эксплуатации передаем схемы воздушных линий, перечень контрольных параметров и порядок осмотров. Доступ организуем по несущим элементам и специальным средствам обслуживания: пленка не становится пешеходной дорожкой. Для заказчика результатом служит не только светлый зал, но и понятный порядок поддержания кровли в рабочем состоянии.
Частые вопросы
Подушки можно надуть один раз?
Нет. Пневматическая кровля предусматривает постоянное поддержание расчетного режима воздушной установкой.
ETFE заменяет систему дымоудаления?
Такое решение отдельно обосновывается пожарным проектом. Сам материал не подтверждает работу дымоудаления.
Небольшой прокол требует замены всей крыши?
Способ локального ремонта или замены панели определяет изготовитель после осмотра повреждения и креплений.
