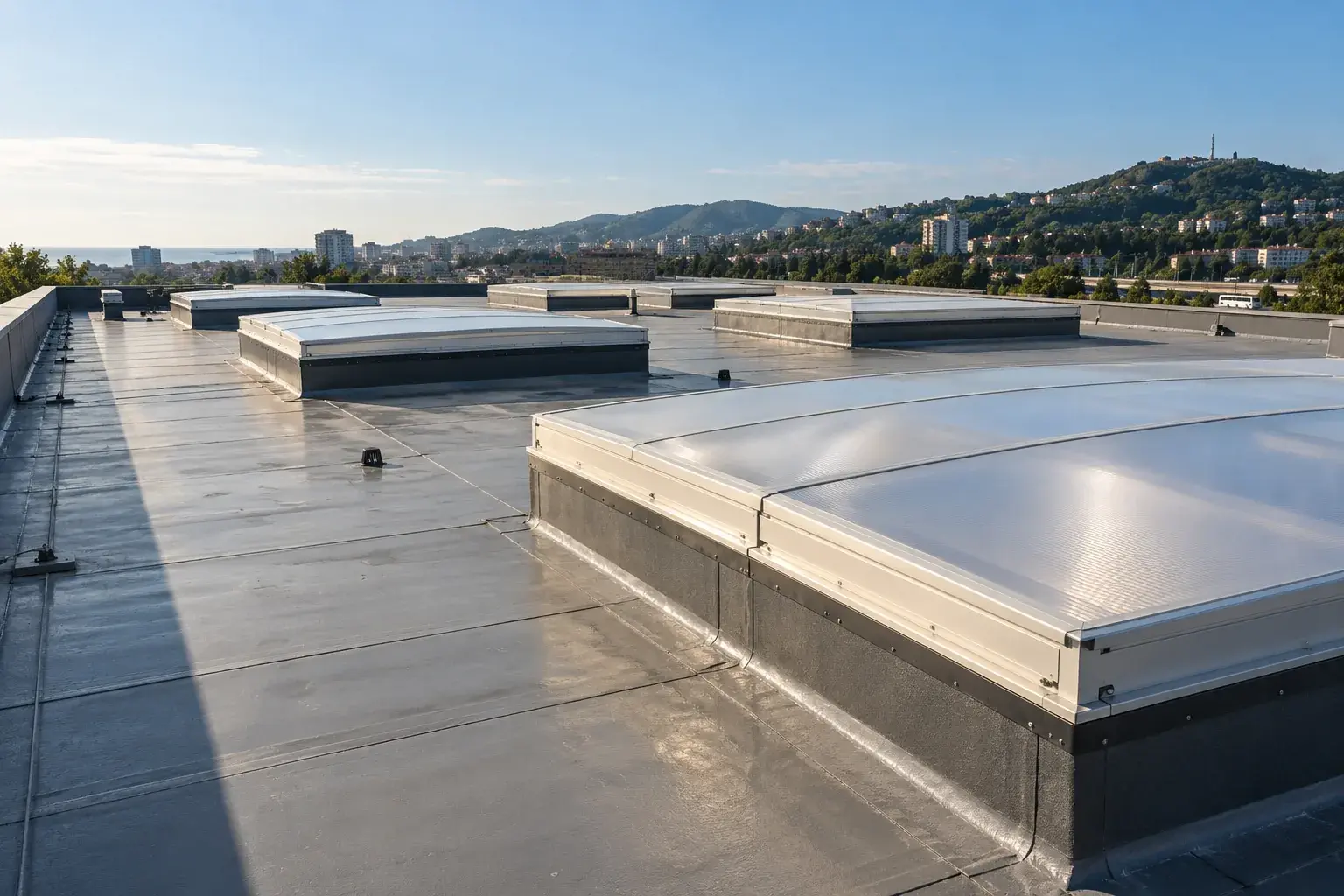

Кровля атриума с зенитными фонарями в Адлере
Кровля атриума с зенитными фонарями в Адлере
Верхний свет нужен залу, а вода должна оставаться снаружи. На новом типовом атриуме в Адлере рассматриваем кровлю вместе с зенитными фонарями: несущие борта, утепление, пароизоляцию, покрытие и водоотвод. Монтаж отдельных светопрозрачных изделий не завершает эту задачу. Для нас готовая крыша означает непрерывный защитный контур и возможность обслуживать его, не повреждая соседние участки.
Раскладываем световые проемы на водосборе
На площадке сверяем проектные отверстия с настилом и несущими конструкциями. Лазерным нивелиром проверяем отметки возле бортов и водоприемников, рулеткой снимаем размеры проходов. Если фонарь перегородит путь воды, увеличение высоты фартука не исправит образовавшийся карман. Корректировку геометрии согласуем до укладки слоев.
Отдельно проверяем назначение каждого изделия. Обычный световой фонарь не считаем устройством дымоудаления или выходом на крышу. Такие функции требуют собственного проекта и подтвержденного исполнения. По схеме обслуживания определяем, где можно проходить, размещать инструмент и безопасно подходить к остеклению.
Борт связывает две разные конструкции
В инструкции VELUX для коммерческих фонарей со встроенным алюминиевым основанием предусмотрены проверка прямоугольности и крепление борта к основанию, а кровельное примыкание охватывает его вертикальные стороны и верхнюю горизонтальную поверхность. Это конкретная конструкция, а не универсальный узел для любого фонаря. Американскую инструкцию используем для понимания ее устройства; российское проектное решение и документацию выбранного изделия проверяем отдельно.
До закрытия борта проверяем несущую опору, непрерывность теплоизоляции и сопряжение пароизоляционного слоя. Не закрепляем тяжелую конструкцию только за мягкий утеплитель. Материалы контакта, защиту от коррозии и температурные перемещения согласуем с изготовителями обеих систем.
Собираем защитный контур по захваткам
Открытые проемы ограждаем, материалы подаем с учетом несущей способности покрытия. Фонари сохраняем в заводской упаковке до монтажа, не ставим прозрачную часть на грязный абразивный настил. Для подъема применяем предусмотренные захваты и монтажные приспособления, не используем пластиковый купол как ручку.
Покрытие соединяем с бортами по принятой технологии. Для сварной мембраны нужны аппарат горячего воздуха, прикаточный ролик и контрольное соединение; для другой системы состав инструмента меняется. Высоты, усиление углов и крепеж берем из согласованных узлов. Заканчиваем сменную захватку с временной защитой ее открытого края.
Проверяем отдельно кровлю и фонарь
СП 17.13330.2017 применяем к проектированию соответствующего кровельного покрытия с действующими изменениями. Он не заменяет документацию на прозрачную оболочку и ее крепления. Числовые требования одного материала не переносим на соседний только потому, что они лежат на общей крыше.
При приемке осматриваем углы, соединения и путь воды, проверяем покрытие предусмотренными системой методами. Протечку локализуем по участкам: дефект фартука, стеклопрозрачной части и конденсация требуют разных исправлений. После устранения замечаний повторяем проверку и сохраняем результаты.
Передаем атриуму исполнительные узлы, карту доступа и порядок очистки фонарей. Для начала работ организуем обследование крыши и согласование световых проемов с проектировщиком. Так кровля и верхнее освещение становятся одной обслуживаемой системой.
Частые вопросы
Можно ли наступать на купол?
Только если это прямо допускает документация конкретного исполнения; обычный фонарь не является пешеходной поверхностью.
Нужно ли менять все покрытие ради фонарей?
Объем определяем после обследования и проверки возможности надежно соединить существующие и новые слои.
Откуда берется вода без дождя?
Проверяем влажность помещения, утепление борта и пароизоляцию: причина может находиться внутри конструкции.
