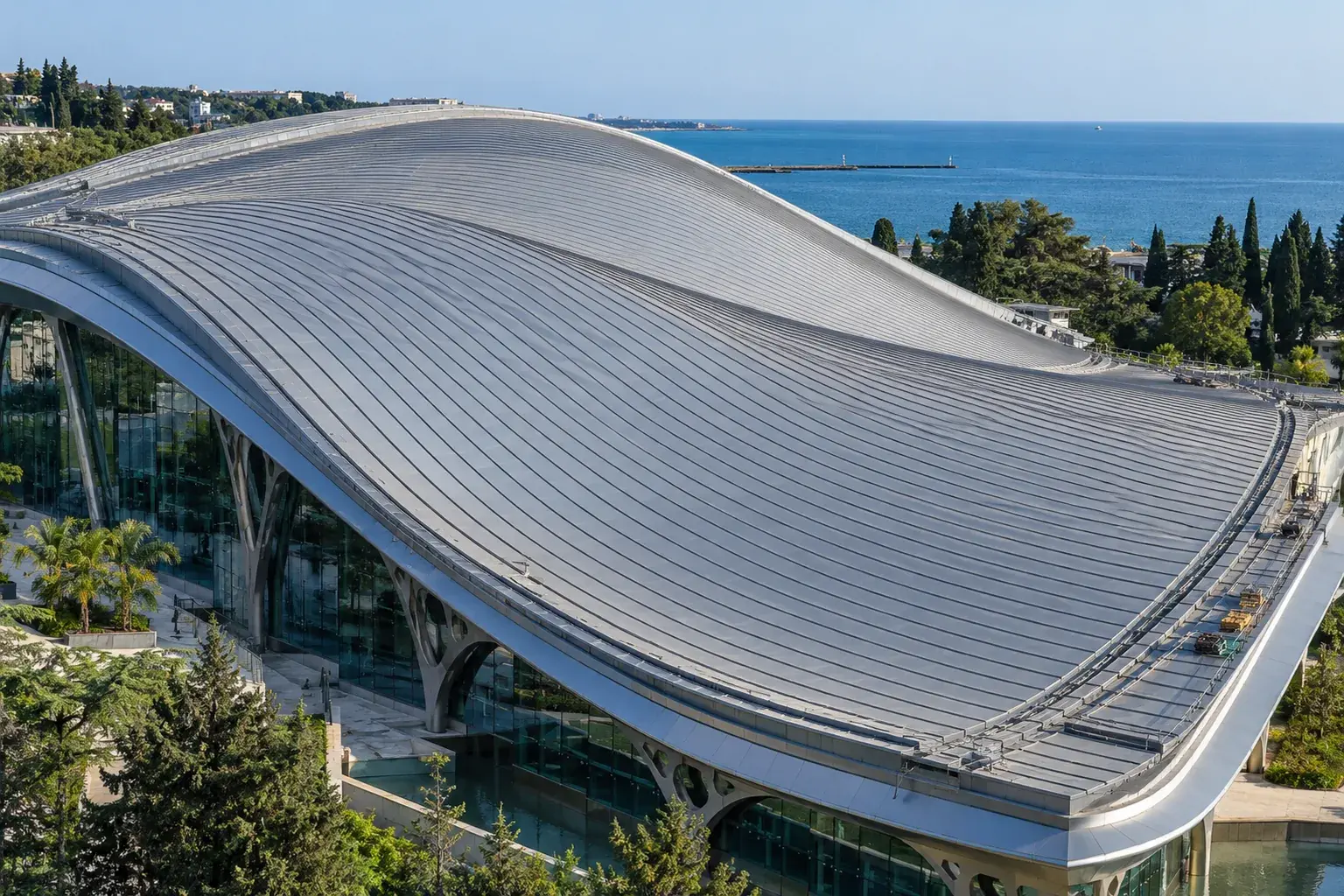

Криволинейная кровля павильона океанариума в Сочи
Криволинейная кровля павильона океанариума в Сочи
На выпукло-вогнутой крыше соседние металлические полотна могут иметь разную геометрию, хотя издали выглядят одинаковыми. Ошибка раскладки проявляется в стыках, водосборных участках и примыканиях. Для нового павильона океанариума в Сочи связываем монтаж криволинейной кровли с фактической формой основания, способом изготовления профилей и их температурным перемещением.
Проверяем поверхность до выпуска полотен
Получаем конструктивные чертежи и собираем исполнительные сведения об опорах. На площадке тахеометром и контрольными измерениями проверяем отметки, линии крепления и переходы кривизны. Отдельно обследуем зоны ендов и водосбора. Красивая линия фасада не подтверждает, что вода получит непрерывный путь к приемному устройству.
Раскладку согласуем до заказа: ширина, длина, радиусы и очередность профилей должны соответствовать конкретной захватке. На характерном сопряжении предусматриваем проверку собираемости. Если основание отличается от проекта, сначала принимаем решение по его исправлению. Уплотнитель не предназначен для компенсации случайной геометрии целой крыши.
Выбираем изготовление под знак кривизны
В руководстве Zambelli RIB-ROOF различаются конические, криволинейные и комбинированные профили. Для вогнутых полотен описана машинная гибка; принудительно согнуть прямой лист по месту как универсальную замену нельзя. Возможность изготовления и соответствующие ограничения уточняем для материала, толщины и выбранного исполнения системы.
Изготовитель также предупреждает об изменении монтажной ширины при гибке. Поэтому прямой и криволинейный участки не соединяем автоматически по одинаковому названию профиля. Перед монтажом сверяем поставочную ведомость, маркировку и фактическую последовательность. Поврежденную кромку или деформированное полотно отделяем от пригодного комплекта до подъема на кровлю.
Собираем крепления без блокировки перемещений
Направление укладки и тип клипс принимаем по документации системы. При разметке используем контрольную линию и подходящий шаблон; крепеж подбираем под опору и расчетные воздействия. Температурные перемещения учитываем в закрепленных точках, скользящих соединениях и примыканиях. Самовольный дополнительный саморез может изменить предусмотренную работу длинного полотна.
Слои утепления, пароизоляции и защиты от воды собираем в принятой последовательности. Специфику влажных помещений согласуем с проектировщиками: название океанариума не определяет автоматически состав кровельного пирога. Для выбранного металлического покрытия учитываем область СП 17.13330.2017. Радиус и условия применения из зарубежной таблицы не объявляем универсальной российской нормой.
Доводим водоотвод до приемки
Стыки и проходы через покрытие выполняем совместимыми системными деталями. В низких зонах проверяем соединения, доступ для очистки и возможность осмотра водоприемников. До закрытия сохраняем фотографии скрываемых участков и положения креплений. По кровле передвигаемся с предусмотренным распределением нагрузки, чтобы собственная работа не оставляла вмятин на готовом металле.
На завершающем осмотре сопоставляем раскладку, примыкания и водоотведение с исполнительной схемой. Предусмотренную проверку выполняем подходящим методом, не подменяя ее наблюдением издалека после дождя. Выявленное несоответствие исправляем системным решением и проверяем повторно. Передаем заказчику документы, маршруты обслуживания и условия доступа к крыше; эксплуатирующий персонал должен знать, где допустимо ходить и как осматривать водосборные участки.
Частые вопросы
Можно ли гнуть все листы на площадке?
Способ зависит от системы и геометрии. Для рассмотренных вогнутых профилей руководство предусматривает машинную гибку.
Зачем проверять монтажную ширину?
После профилирования и гибки фактическая раскладка может отличаться от прямого участка. Проверка предотвращает накопление ошибки к следующему примыканию.
Допустимо жестко закрепить длинное полотно в нескольких местах?
Только в соответствии с расчетной схемой системы. Дополнительные неподвижные точки способны нарушить предусмотренное температурное перемещение.
