Панель передает ветровую и снеговую нагрузку через направляющие и крюки к несущей конструкции крыши. Для черепичной кровли дома в Красной Поляне рассматриваем механический монтаж системы K2 SingleRail. Начинаем с проверки основания и расчетной схемы, а не с сверления черепицы. Размещение панелей, креплений и проходов согласуем до подъема оборудования на крышу.
Под черепицей должно быть проверенное основание
На объекте сопоставляем схему стропил, состояние древесины, слои утепления и расположение обрешетки с проектом. Измеряем сечения и расстояния, осматриваем доступные узлы и отмечаем поврежденные участки. Шаг крюков нельзя назначать только по удобству раскладки панелей: учитываем расчетную нагрузку и допустимые пролеты направляющих.
Проверку нагрузок ведем с учетом СП 20.13330.2016, а кровельный узел - СП 17.13330.2017 в их области применения. Программа изготовителя помогает подобрать комплект, но не отменяет проверки существующей крыши. Для горного участка важны конкретные снеговые и ветровые условия; параметры соседнего дома не переносим автоматически.
Крюк не должен давить на хрупкую плитку
Открываем отдельные участки покрытия и закрепляем выбранные крюки на предусмотренном основании. Длину, диаметр и глубину захода шурупов сверяем с расчетом и руководством крепежа, включая исполнение над утеплителем. Штатный крюк не крепим только к тонкой облицовке. Работу организуем с защитой от падения и безопасным размещением инструмента.

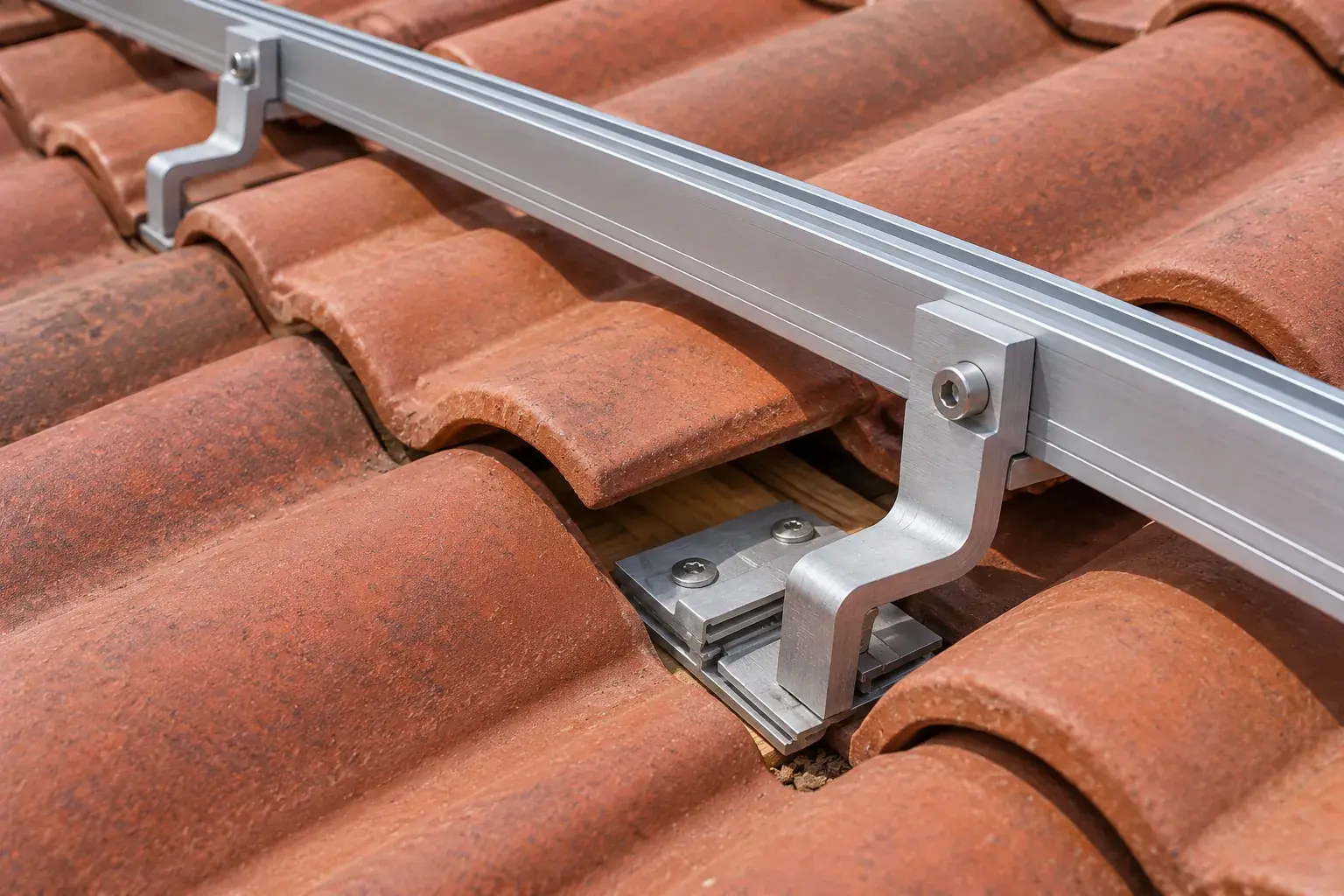

В инструкции SingleRail для показанной группы крюков задан зазор от крюка до черепицы не менее 5 мм; для SingleHook 2 указано исключение. Поэтому сначала определяем точное исполнение. Если под нагрузкой крюк передаст усилие черепице, покрытие может треснуть. Для высоких снеговых нагрузок изготовитель предусматривает соответствующие металлические заменяющие элементы; случайная подкладка не становится их аналогом.
Направляющую собираем по ее соединителю
Используем рулетку, шнур, уровень, подходящие биты и динамометрический инструмент. Выравниваем рельсы, не перетягивая крюки ради прямой линии. Соединитель SingleRail 36/50 располагаем между опорами: наращивать им свободный консольный край за последним крюком инструкция не разрешает.
Минимальная длина отрезка рельса в рассмотренном руководстве - 0,7 м. Зоны прижима модулей проверяем по документации самих панелей; зажим не ставим на участок пружины соединителя. Значение 16 Н·м из схем SingleRail применяем только к указанным там соединениям, не ко всем деревянным шурупам на крыше. В контрольную ведомость заносим тип соединения и проверенный момент.
Оставляем системе возможность перемещаться
Температурные разделения выполняем по схеме изготовителя: длинную непрерывную линию нельзя просто затянуть сильнее. Рекомендация разделять рельсы через 17,6 м относится к этой системе и показанным вариантам сборки. Разрыв не перекрываем модулем или деталью, превращающей два участка обратно в жесткую связь.
При приемке сверяем крепления, зазоры, положение соединителей и восстановление черепицы. Убираем стружку и обрезки, проверяем проходы и доступ к обслуживанию. Электрическое подключение, уравнивание потенциалов и молниезащиту выполняют по отдельной согласованной схеме. Передаем раскладку и фотографии скрытых опор: после установки модулей эти места осматривать сложнее.
Частые вопросы
Можно ходить по рельсам вместо кровельной лестницы?
Нет. Изготовитель не рассматривает крюки и направляющие как приспособления для подъема или прохода.
Все крюки SingleRail подходят к любой черепице?
Нет. Сверяем профиль покрытия, основание и точный артикул, включая исключения в монтажной схеме.
Трещину возле крюка достаточно замазать?
Сначала устраняем причину нагрузки на черепицу и заменяем поврежденный элемент подходящим решением. Замазка не исправляет неверное опирание.
