Почему крепление погодного датчика на фальцевой кровле Адлера смещается
Как закрепить небольшой датчик на фальцевой кровле без лишних отверстий?

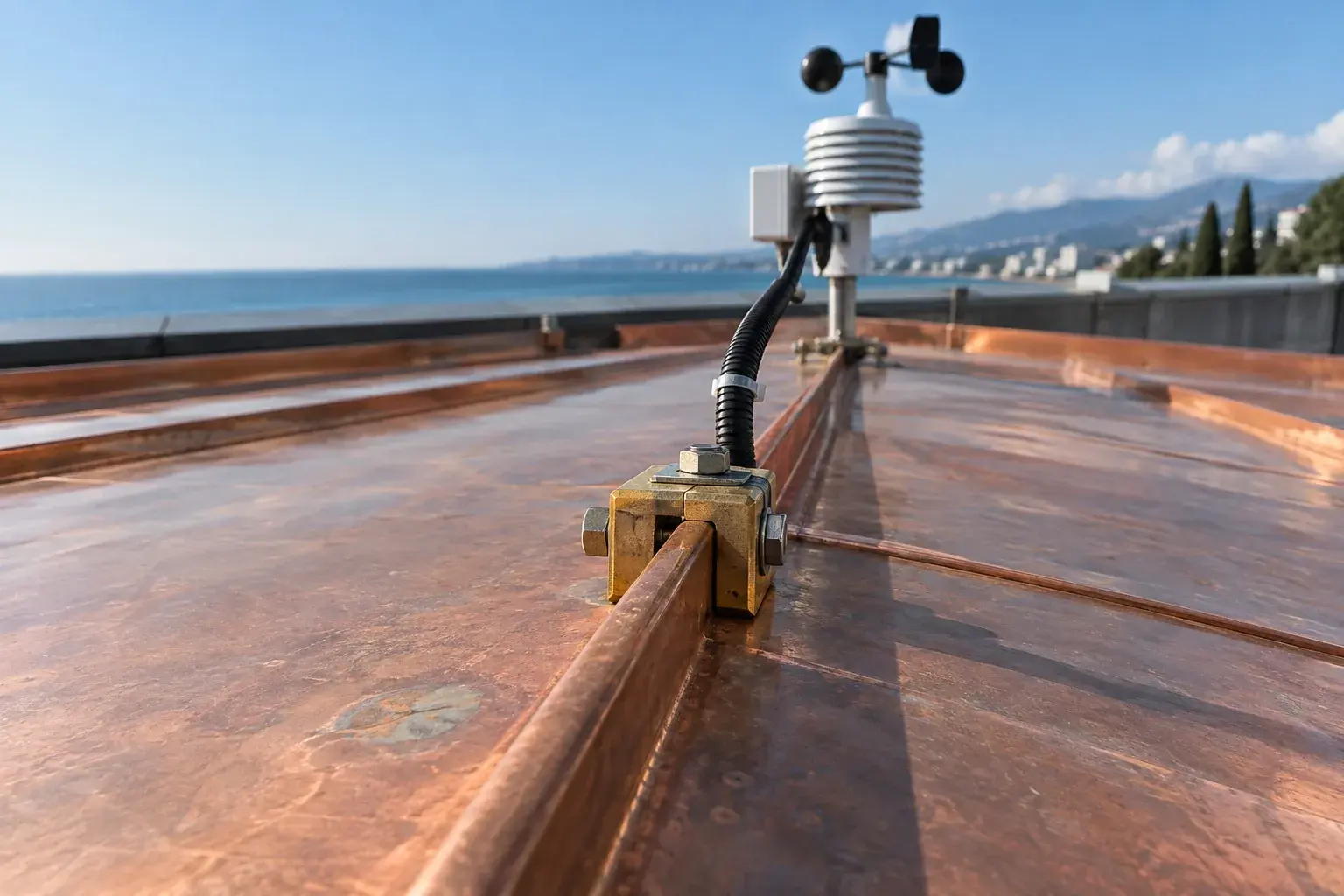

На крыше условного морского павильона в Адлере небольшой погодный датчик начал менять направление после ветреных дней. Сам медный фальц цел, но крепление поворачивается. Пробить лист саморезом кажется быстрым решением, однако новый проход через кровлю создаст отдельный риск протечки. Сначала определяют профиль фальца, материал и фактическую нагрузку на опору.
Смотрим крепление до ремонта полотна
Осмотр проводят с безопасного доступа и без наступания на кромку листа. Штангенциркулем и шаблоном проверяем профиль и толщину доступного фальца, отмечаем состояние прижимной поверхности и следы скольжения зажима. Проверяем, не тянет ли датчик жесткий кабель: даже хороший зажим может смещаться, если кабель закреплен на другой неподвижной конструкции без петли компенсации.
Сверяем тип установленного зажима с материалом крыши. Для медного двойного фальца S-5! предлагает латунный S-5-B и отдельно предупреждает о совместимости металлов и зависимости удержания от профиля. Нельзя взять паспортную нагрузку из каталога как универсальную: она меняется с геометрией, толщиной, направлением силы и типом зажима. При сомнении по профилю выбирают испытанный узел по данным изготовителя.
Установка без случайного прокола
Поврежденный или снятый зажим оценивают по инструкции; повторное использование не считают автоматически допустимым. Новый совместимый зажим ставят на целый участок фальца, затягивают винты рекомендованным способом и проверяют момент индикаторным ключом, поскольку это мягкое соединение. Проверяют опору датчика и упор кабеля. Если сам фальц уже деформирован или открыт, сначала ремонтируют кровельное соединение.
Отверстия через медное полотно не добавляют без проектного узла герметизации. СП 17.13330.2017 задает общие требования к кровельной конструкции и ее деталям, но подбор конкретного зажима, допустимое усилие и последовательность затяжки берут из документации S-5! и расчета на местные воздействия. Коррозионную пару разных металлов исключают на этапе выбора крепежа, а не после появления пятен.
Дополнительная работа с кабелем
Проверяем защитную трубку и крепление сигнального кабеля от датчика до прохода в здание. Кабель не должен работать растяжкой зажима или лежать в канале стока воды. Восстанавливаем крепление и петлю обслуживания, не создавая новых открытых проходок. Если существующая проходка влажная, обследуем ее отдельно: смещение датчика может совпасть с протечкой, но это разные дефекты.
Осматриваем соседние зажимы той же серии и маркируем их положения для сезонного контроля. При ветровой нагрузке один сместившийся узел - повод проверить остальные, однако менять всю группу без замеров не нужно. Фото профиля, артикул и схема размещения позволяют позже заказать совместимую деталь, не полагаясь на цвет старой патинированной поверхности.
Критерии приемки
После монтажа датчик стоит в проектном положении, зажим не качается при предусмотренной проверке, момент и состояние фальца зафиксированы, кабель не натянут. Визуально контролируем непрерывность кровельного полотна и отсутствие новых отверстий. При необходимости сравниваем сигналы датчика до и после установки с эталонным прибором или соседней станцией.
Работу не принимают по одному красивому фото зажима. Если нагрузка датчика превышает документированную несущую способность выбранного профиля, требуется другое рассчитанное крепление. Для последующего обслуживания записывают модель зажима, материал крыши, место и дату контрольного осмотра.
Частые вопросы
Почему не подойдет любой алюминиевый зажим?
На меди учитывают электрохимическую совместимость и профиль фальца.
Можно затянуть ударным шуруповертом?
Момент мягкого соединения контролируют рекомендованным инструментом.
Кабель влияет на крепление?
Да, натянутый кабель способен поворачивать даже исправный узел.
