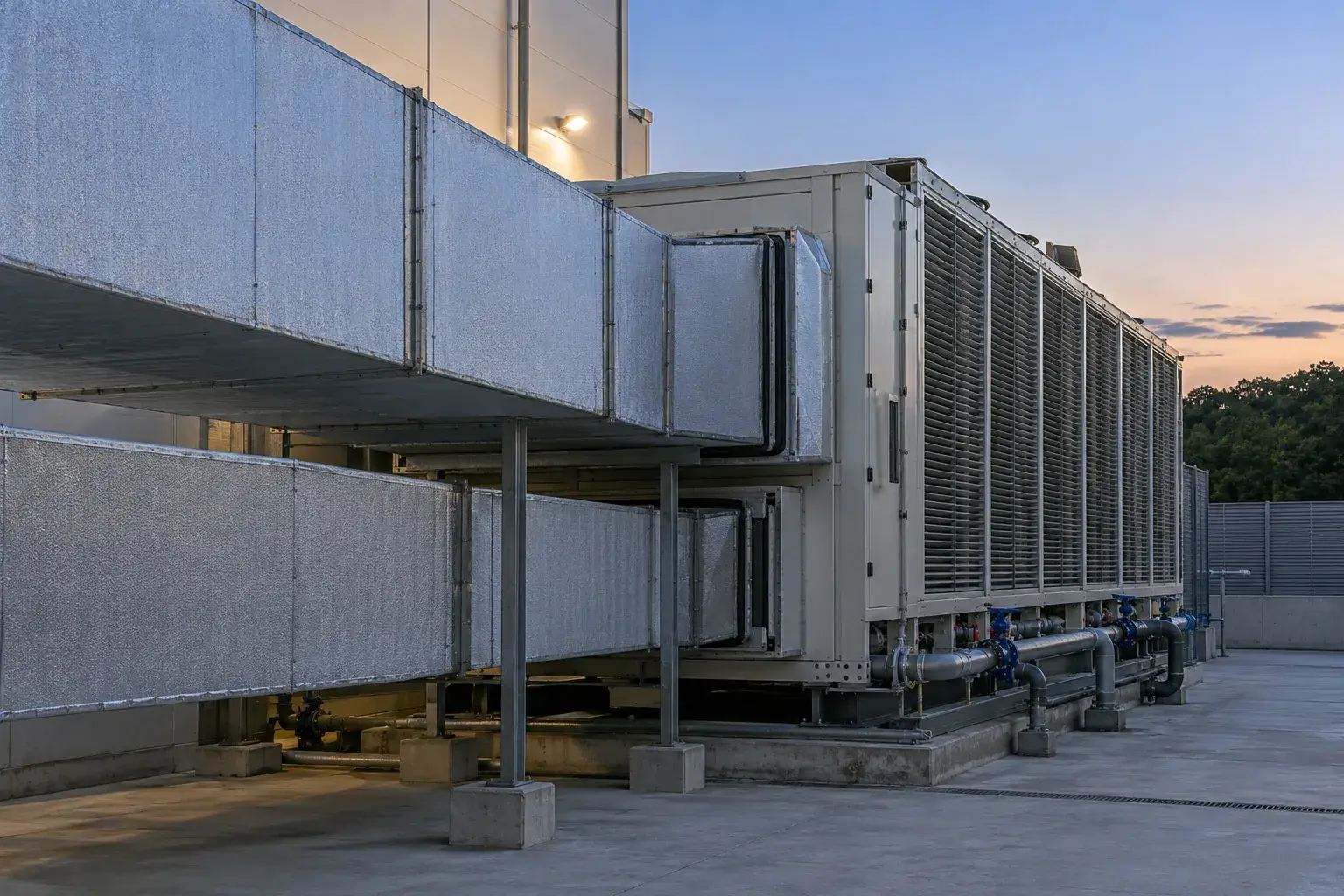

Косвенное испарительное охлаждение центра обработки данных в Лоо
Косвенное испарительное охлаждение центра обработки данных в Лоо
Наружный воздух способен помогать охлаждению машинного зала, не становясь его приточным воздухом. Для нового типового коммерческого центра обработки данных в Лоо рассматриваем косвенное испарительное охлаждение с раздельными потоками. В задачу входят воздушные связи, водоснабжение модуля, отвод воды, электропитание, управление и резерв. Систему подбираем по расчетным состояниям воздуха: влажный день может оказаться для испарительного режима важнее самой высокой температуры.
Оцениваем площадку и рабочие состояния воздуха
На месте уточняем тепловые нагрузки, расположение стоек и маршруты возвратного воздуха. Снимаем размеры технического двора, проходов и мест обслуживания. Проверяем возможность разделить забор и выброс вспомогательного потока, чтобы нагретый воздух не возвращался сразу на вход. Дальномер и планы дополняем осмотром соседних установок и препятствий.
Для выбора системы нужны совместные значения наружной температуры и влажности, режимы нагрузки и требования к резервированию. Психрометр либо проверенный измеритель влажности помогает уточнять условия обследования, но разовый замер не заменяет климатических исходных данных. Обещать круглогодичную работу без дополнительного охлаждения только по названию технологии нельзя.
Теплообменник разделяет воздушные задачи
В первичном техническом описании Liebert EFC показаны теплообменник, вспомогательный водяной распыл и дополнительное холодильное охлаждение. Вода помогает отводить тепло со стороны наружного потока, а технологический воздух проходит собственный путь. Реальное разделение потоков и допустимые утечки проверяют для выбранного исполнения, а не принимают как абсолютное свойство любой сборки.
Доступный технический лист 2017 года используем для пояснения принципа. Подбор поставляемой системы, монтажные размеры и настройки требуют документации ее фактической комплектации. Современное описание изготовителя также предусматривает дополнительное охлаждение при неблагоприятных температуре и влажности. Заявленные показатели эффективности не переносим на новый объект без расчета и проверки режимов.
Связываем воздуховоды, воду и обслуживание
Проектируем обслуживаемые воздушные соединения, опоры и герметичные проходы в ограждении здания. Воздуховоды не должны передавать непредусмотренную нагрузку на корпус установки. Сохраняем доступ к фильтрам и теплообменнику. Измерение перепада давления помогает контролировать загрязнение, но его оценивают вместе с расходом и положением регулирующих устройств.
Для водяного модуля согласуем исходную воду, допустимое качество, подпитку и отвод по инструкции выбранного аппарата. Загрязнение форсунок или теплообменной поверхности меняет работу испарительной части; увеличение подачи воды без выяснения причины не является ремонтом. На остановку и холодный период предусматриваем штатные действия по защите водяных участков. Электрические и холодильные работы выполняют соответствующие специалисты.
Испытываем переходы между режимами
До подключения расчетной нагрузки проверяем сигналы датчиков, направления потоков и согласованный алгоритм управления. Затем записываем температуры, влажность, расходы воздуха и состояния дополнительного охлаждения при допустимых испытательных сочетаниях. Отдельно разбираем потерю воды, отключение одного модуля и отказ измерительного канала. Резерв подтверждаем программой испытаний, а не количеством одинаковых корпусов во дворе.
Для общезданийных решений проверяем область СП 60.13330.2020; работы по электрической части сверяем отдельно со СП 76.13330.2016. Специальное охлаждение технологического оборудования требует собственной проектной проверки. При передаче оставляем схемы разделения потоков, результаты замеров и регламент водяного модуля. Это помогает различать штатное подключение резерва в сырую погоду и снижение эффективности из-за загрязнения.
Частые вопросы
Испарительная система увлажняет машинный зал?
При косвенной схеме увлажняется вспомогательный поток. Фактическое разделение и герметичность проверяют для конкретного аппарата и монтажа.
Дополнительный холодильный контур не понадобится?
Это определяют климатический расчет, нагрузки и требования к резерву; универсального обещания нет.
Можно оценить результат по холодному выходящему воздуху?
Нет. Нужны расход, распределение по залу, параметры возврата и устойчивость предусмотренных переходных режимов.
