Диагностика контактора насоса гостиницы в Сочи
Почему насос не включается при исправном автомате?
Исправный вводной автомат еще не доказывает неисправность электродвигателя. В цепи пуска есть команда управления, катушка контактора, вспомогательная блокировка и силовые контакты. На месте проверяем их по очереди, чтобы не менять насос из-за одного отказавшего элемента шкафа.
Отделяем команду от силовой части
Сверяем схему шкафа и записываем жалобу: отказ постоянный или появляется после нагрева. Проверяем индикацию контроллера, положение ручного режима, сигнал датчика и срабатывание тепловой защиты. Перед доступом к контактам отключаем питание, проверяем отсутствие напряжения подходящим прибором и исключаем случайный пуск.
Если команда на катушку не приходит, причина может быть в датчике уровня, блокировке или проводе. Подмена контактора в таком случае не вернет пуск. Измерения под напряжением выполняет допущенный специалист по безопасной методике и только в нужных точках схемы.
Проверяем контактор и нагрузку

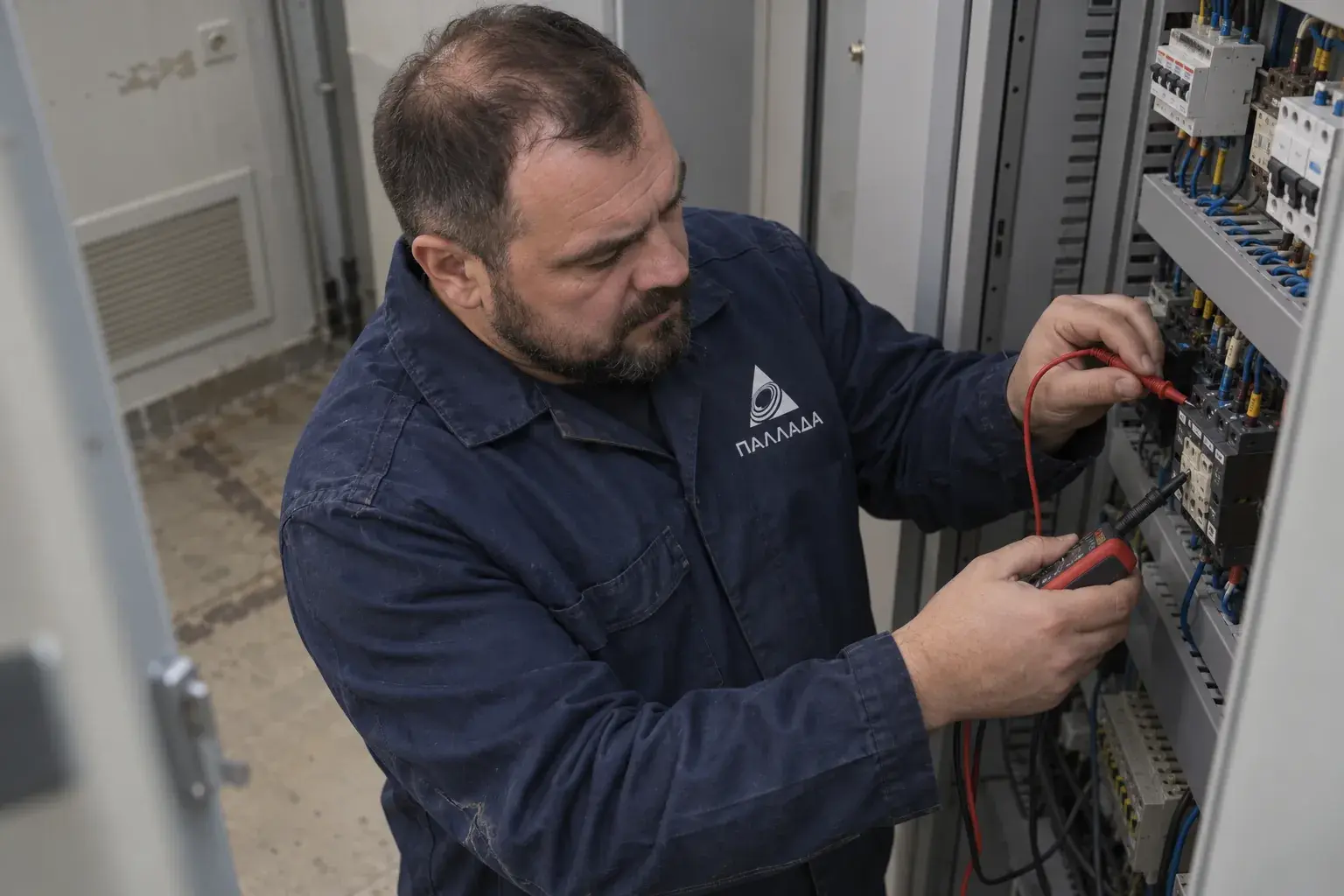

После безопасного отключения осматриваем клеммы, корпус и следы локального перегрева. Мультиметром проверяем целостность катушки и вспомогательных контактов по схеме, сравниваем номинал катушки с напряжением управления. Подгоревшие силовые площадки или механическое заедание оцениваем после снятия аппарата.
ГОСТ IEC 60947-4-1-2021 относится именно к этому типу пусковой аппаратуры. Он не позволяет выбирать замену только по габариту. Сверяем категорию применения, ток двигателя, напряжение катушки, число полюсов, вспомогательные контакты и координацию с защитой.
Что меняем в шкафу
Если неисправность подтверждена в контакторе, ставим аппарат с подходящими характеристиками и совместимым креплением. Наконечники и поврежденные участки проводов заменяем только в пределах дефекта; затяжку выполняем по паспортному моменту клемм. Старый автомат не увеличиваем по номиналу ради пуска.
Дополнительная работа - восстановление маркировки цепи управления и нового кабельного ввода, если прежняя втулка натягивала провод катушки. Такая механическая нагрузка способна снова ослабить клемму. Паспорт Schneider TeSys D используем как пример конкретной схемы, фактическую модель сверяем по установленному шкафу.
Перед разборкой отмечаем и маркируем проводники на собственной схеме шкафа, чтобы вспомогательный контакт вернулся именно в цепь обратной связи. После замены проверяем, не остается ли катушка под напряжением при команде остановки. Если остается, причина в логике управления или залипшем внешнем контакте; новый пускатель тогда снова будет работать вне расчетного режима. Это решение принимаем по измерению напряжения, а не по звуку щелчка.
Пуск под контролем
После закрытия защитных панелей включаем шкаф и проверяем ручной и автоматический пуск в разрешенном режиме. Токоизмерительными клещами снимаем ток каждой фазы, сравниваем с табличкой двигателя и уставкой защиты. Тепловизором проверяем клеммы только после выхода на нагрузку, а не сразу после подачи питания.
По ГОСТ Р 50571.16-2019 фиксируем подходящие испытания после вмешательства в электроустановку. Записываем результаты по фазам, уставку защиты и данные замененного аппарата. Если ток повышен при исправном пускателе, переходим к насосу и гидравлической части.
Почему нужен режимный осмотр
Краткий успешный щелчок контактора не подтверждает работу насоса. При заклинивании крыльчатки ток возрастет, защита отключит двигатель, а причина останется. Поэтому после ремонта наблюдаем несколько штатных циклов и проверяем сигнал обратной связи контроллеру.
В смете отдельно указываем диагностику датчика, замену контактора, ремонт ввода и контрольные измерения. Для эксплуатационного журнала сохраняем исходную неисправность и итоговую схему подключения. Это поможет отличить следующий отказ датчика от повторного отказа силового аппарата.
Частые вопросы
Можно сразу поставить более мощный контактор?
Нужно сверить категорию применения, катушку, схему и защиту; больший ток на корпусе не решает отказ управления.
Почему контактор щелкает, но насос стоит?
Проверяем силовые контакты, напряжение на двигателе, защиту и механическую часть насоса.
Достаточно ли заменить подгоревший провод?
Нет. Ищем причину нагрева и проверяем клемму и ток нагрузки.
