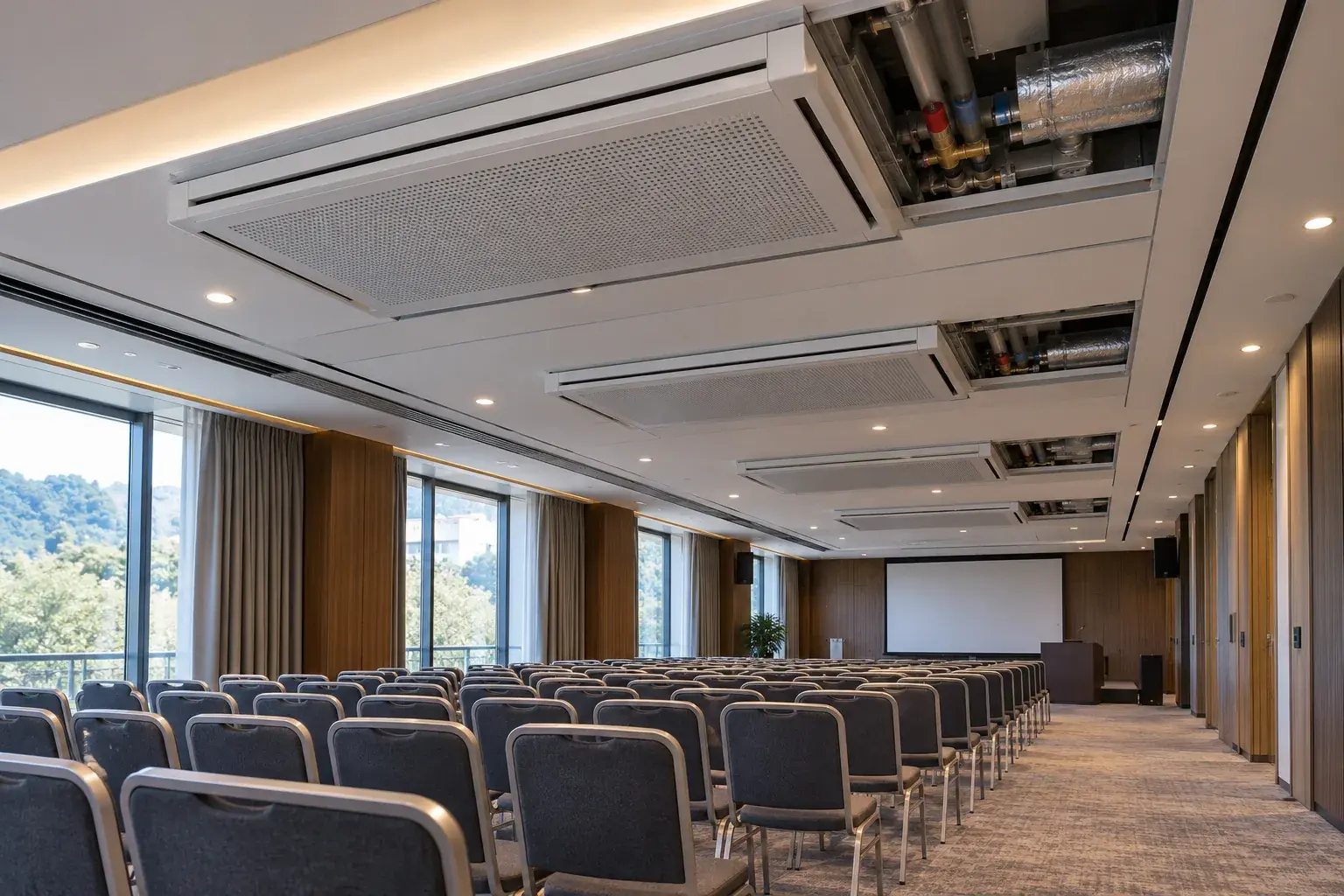

Кондиционирование конференц-центра с активными климатическими балками в Хосте
Кондиционирование конференц-центра с активными климатическими балками в Хосте
В конференц-зале нагрузка меняется быстрее, чем заканчивается деловая программа: помещение заполняется людьми, включается оборудование, затем наступает перерыв. Для нового центра в Хосте мы рассматриваем активные климатические балки вместе с подготовкой приточного воздуха. Водяное охлаждение и вентиляция здесь работают согласованно, а влажность становится одним из исходных параметров проекта.
Воздух и вода выполняют разные задачи
Активный потолочный модуль получает первичный воздух и воду для теплообменника. Воздушная струя вовлекает комнатный воздух, который проходит через теплообменную поверхность. Поэтому при подборе рассматриваем сразу воздушную и водяную стороны, размещение кресел, остекление и теплопоступления.
Для PARASOL Zenith Swegon выпускает отдельное руководство по монтажу и наладке версии e. Сверяем типоразмер, исполнение охлаждения или охлаждения с нагревом, сторону воздушного подключения и комплект управления. Установка похожего внешне модуля с другими характеристиками меняет расчет всей зоны.
Подготовка притока до потолка
На объекте проверяем пути воздуховодов и труб, доступность арматуры и возможность обслуживания модулей. Термогигрометром измеряем температуру и влажность в характерных местах. По проектным режимам сопоставляем точку росы с температурой охлаждающей воды, включая периоды открытия дверей и изменения загрузки.
Наружный воздух подготавливаем в отдельной приточной установке. Охлаждающий модуль не заменяет осушение и подачу свежего воздуха. Датчик конденсации и управляющие ограничения проверяем вместе с водяным клапаном; оставлять эту защиту только на уровне надписи в программе недостаточно.
Точная установка и измеримый расход
Модули закрепляем на предусмотренных подвесах, проверяем положение относительно потолка. Соединения воды выполняем без перекоса и нагрузок на патрубки; для соответствующих обжимных соединений используем предусмотренные опорные втулки. Подключения сверяем по схеме подачи и возврата конкретного исполнения.
Воздушный расход проверяем дифференциальным манометром и рассчитываем по коэффициенту установленного модуля. В руководстве предусмотрены настройка K-фактора и регулирование направления струй ADC. После изменения настройки повторно измеряем расход, а затем проверяем распределение воздуха у рабочих мест. Заводская предварительная установка требует проверки на смонтированной сети.
Принимаем зал в рабочих режимах
СП 60.13330.2020 с изменениями № 1-6 и поправкой учитываем для применимой системы кондиционирования и вентиляции. СП 118.13330.2022 с действующими изменениями используем для общественного здания. Числовые параметры оборудования берем из его актуальной документации и проекта.
Если зона охлаждается неравномерно, сначала проверяем расходы, настройку направления струй, положение клапанов и наличие воздуха в водяном контуре. При появлении влаги выясняем состояние приточной подготовки и защиты от конденсации, затем устраняем причину. В исполнительных материалах сохраняем измерения и настройки по зонам, чтобы дальнейшее обслуживание не превращалось в случайное вращение регуляторов.
Частые вопросы
Нужен ли свежий воздух при водяном охлаждении?
Да. Приточная система обеспечивает предусмотренный проектом наружный воздух и его подготовку.
Можно ли сделать воду холоднее ради большей мощности?
Температуру согласуем с влажностью и защитой от конденсации; произвольное снижение опасно появлением воды на поверхностях.
Как обслуживается теплообменник над потолком?
Предусматриваем штатный доступ и порядок очистки. Возможность откидывания теплообменника зависит от заказанного исполнения.
