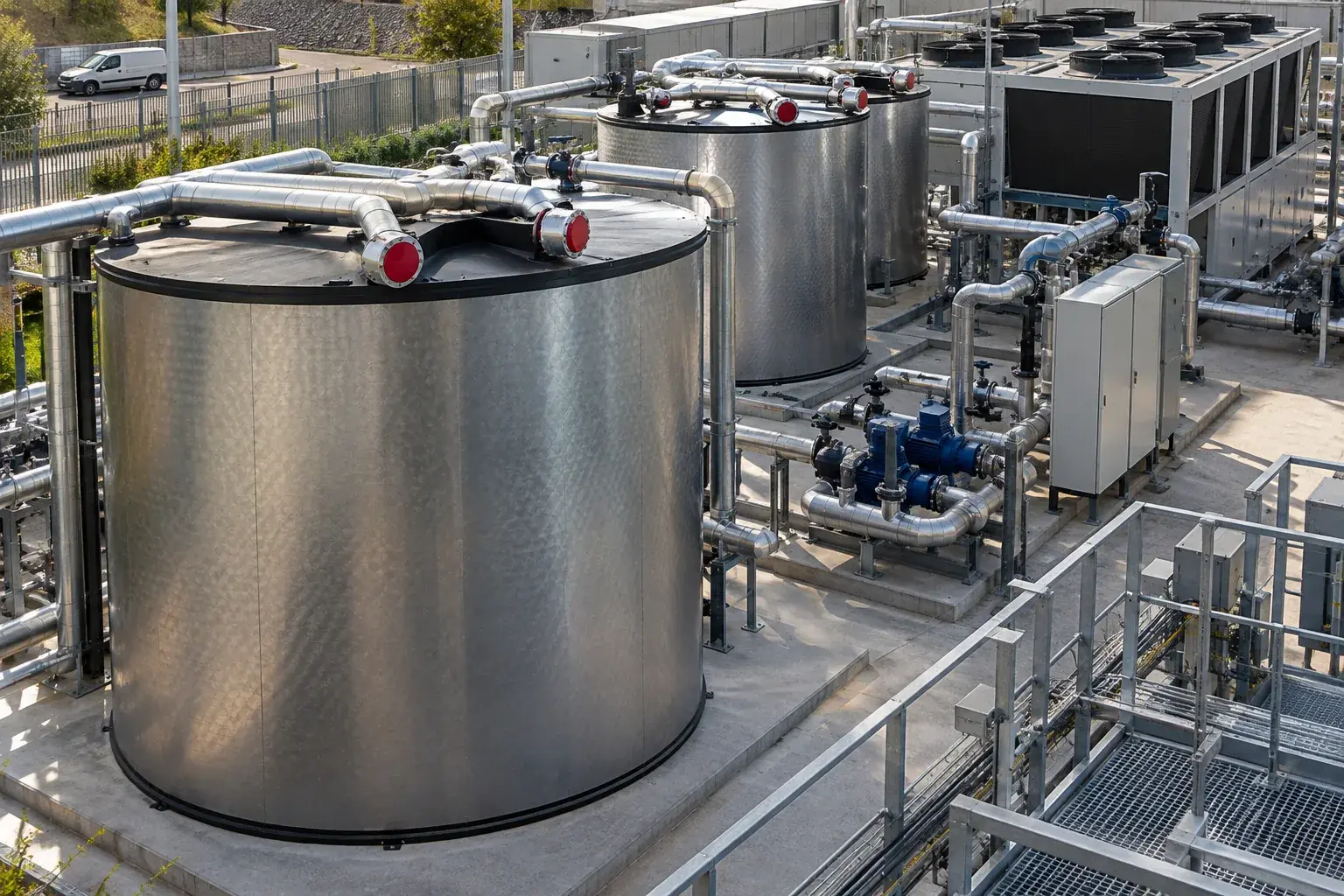

Холод можно произвести в один период, а использовать позже. В новом гостиничном комплексе Адлера рассматриваем центральное кондиционирование с ледяным накоплением: чиллер, емкости, насосы и управление образуют общую установку. Решение выбираем по графику нагрузки здания. Экономию электроэнергии или стоимости эксплуатации заранее не обещаем: результат зависит от оборудования, режимов и условий энергоснабжения.
Сопоставляем производство и потребление холода
Собираем расчетные нагрузки номеров, общественных помещений и приточных установок. Уточняем суточные изменения, одновременность потребителей и требуемый резерв. По этим данным сравниваем обычную холодильную установку с вариантом накопления. Ночная работа сама по себе не доказывает преимущество выбранной схемы и не заменяет расчет доступной мощности чиллера в режиме льдообразования.
На площадке проверяем основание под заполненные емкости, доступ для монтажа и маршруты трубопроводов. Нивелиром снимаем отметки опорной поверхности, дальномером уточняем расстояния до оборудования. Отдельно предусматриваем доступ к крышкам и возможность отключить отдельный накопитель для обслуживания. Нагрузку на основание определяем по фактическому исполнению и заполнению.
Разделяем лед и циркулирующий теплоноситель
В документации Trane CALMAC IceBank описан внутренний теплообменник с незамерзающим теплоносителем. При зарядке вокруг труб образуется лед, при отдаче холода он тает. Ледяная вода из емкости не должна произвольно попадать в распределительную сеть. Связь с потребителями выполняем по выбранной гидравлической схеме, при необходимости через отдельный теплообменник.
Проверяем совместимость чиллера с требуемыми режимами и составом теплоносителя. Концентрацию контролируем подходящим рефрактометром с учетом типа смеси. Значение из старого каталожного примера не переносим на другую жидкость. Подпитку и защиту от утечек организуем предусмотренным способом, сохраняя разделение с питьевым водопроводом.
Настраиваем переходы между режимами
После промывки и испытания трубопроводов проверяем насосные направления, положения регулирующих клапанов и сигналы датчиков. Используем накладные температурные датчики, манометры и расходомер, подходящий к выбранному теплоносителю. Одного снижения температуры на выходе недостаточно: записываем расход, температуры до и после накопителя и состояние его зарядки.
По согласованной программе последовательно проверяем зарядку, отдачу холода и работу без участия накопителя, если этот режим предусмотрен схемой. Испытываем блокировки при недопустимом расходе и потере связи. Алгоритм должен учитывать доступный запас холода, а не только время суток. Изменение графика загрузки гостиницы может потребовать пересмотра расписания управления.
Приемку проводим по тепловому балансу
Для системы кондиционирования здания учитываем СП 60.13330.2020 с актуальными изменениями, монтажные соединения и испытания увязываем с СП 73.13330.2016. Заводские характеристики накопителя рассматриваем при оговоренных условиях. Они не являются готовым протоколом установленной системы и не гарантируют одинаковую отдачу при любом расходе.
При недостатке холода проверяем фактическую зарядку, гидравлическое распределение и работу клапанов. Обнаруженную неправильную настройку или монтажное соединение исправляем, затем повторяем сопоставимый цикл. Эксплуатации оставляем схемы, состав теплоносителя, записи испытаний и порядок сезонного контроля. Так запас холода становится управляемой частью кондиционирования всего гостиничного комплекса.
Частые вопросы
Ледяной накопитель заменяет чиллер?
Обычно он перераспределяет выработанный холод; состав установки определяет расчет.
Подойдет обычный водяной буфер?
Ледяное хранение использует фазовый переход и требует другой схемы работы.
Можно обещать фиксированную экономию?
Сначала сравниваем режимы и затраты для конкретного комплекса.
