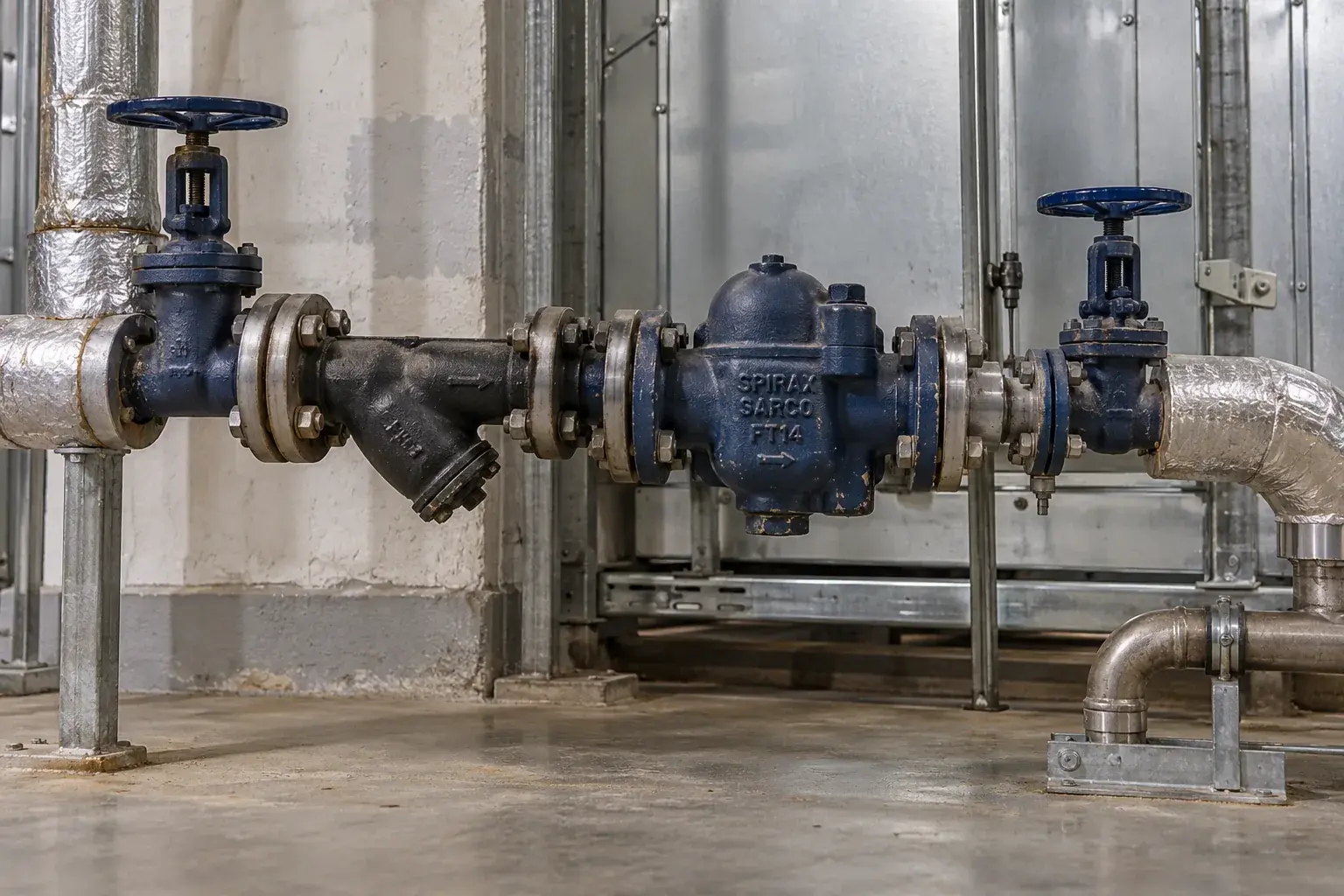

Проверка конденсатоотводчика парового калорифера в Адлере
Как подтвердить причину и принять работу по узлу Spirax Sarco FT14 на паровом калорифере приточной установки?
В приточной установке учебного пищевого корпуса в Адлере паровой калорифер может долго выходить на заданный режим. На панели виден запрос тепла, а часть секции остается холоднее соседней. Причина бывает не в автоматике подачи пара: конденсату некуда уходить через засоренный или неправильно работающий поплавковый конденсатоотводчик. Паллада проверяет паровую и обратную стороны вместе, прежде чем менять арматуру.
Наблюдение без вскрытия горячей линии
Сравнивают температуру и давление до узла и после него в устойчивом режиме, сверяют положение запорных органов и состояние грязевика. Контактный термометр и штатные манометры помогают увидеть изменение по времени; тепловизор показывает распределение тепла по корпусу, но не заменяет измерение давления. Один горячий участок не доказывает исправность поплавка: пар может проходить при поврежденном седле, а холодный выход бывает следствием остановленного калорифера. Дополнительно проверяют, не поднялась ли нагрузка приточной установки и не затоплена ли линия возврата.
Что допускает руководство FT14
Поплавковый Spirax Sarco FT14 выводит конденсат по мере его образования, а встроенный воздухоотводчик помогает при пуске. По стрелке корпуса и маркировке сверяют направление потока, размер и исполнение. Для фланцевого узла важна горизонтальная плоскость движения поплавка. Инструкция изготовителя требует перед обслуживанием изолировать подачу и обратную линию, стравить давление до атмосферного и дать корпусу остыть. Разбирать горячий узел ради быстрой проверки нельзя.
Разделить ремонт узла и очистку перед ним
На остывшем изолированном участке проверяют сетку грязевика перед конденсатоотводчиком и очищают ее отдельно. Затем открывают FT14 по паспорту конкретного DN, осматривают шарнир, седло, поплавок и воздухоотводчик. Если механизм поврежден, ставят предусмотренный изготовителем комплект, а прокладку крышки заменяют новой. Герметик на седле не компенсирует изношенный клапан. Обратную линию осматривают на пережатие и неверный уклон: новый поплавок не устранит противодавление за корпусом.
Возврат тепла в штатный режим
Узел собирают с паспортной затяжкой, медленно вводят пар и проверяют стыки, работу отвода и прогрев калорифера без гидроударов. Показания до и после сопоставляют в той же нагрузке, что была до ремонта; температуру приточного воздуха сверяют с проектом. СП 60.13330.2020 относится к отоплению и вентиляции здания, но не подсказывает порядок разборки конкретного FT14 - его задает Spirax Sarco. В акте фиксируют модель, состояние грязевика, замененные детали, режим пуска и проверку защит установки.
Что записать для эксплуатации
Параметры калорифера снимают не только сразу после открытия пара, когда воздух и конденсат еще выходят из секции. Повторное наблюдение делают после устойчивого прогрева, при той же уставке вентилятора и похожей наружной температуре. В журнал полезно занести не вымышленную «идеальную» температуру корпуса, а реальные показания штатных приборов, время выхода на режим и состояние конденсатной линии. Это даст следующему инженеру основу для сравнения. Если гидроудар или затопление возвращаются, проверяют общую схему возврата и автоматику, а не бесконечно меняют FT14.
Частые вопросы
Можно узнать неисправность только по тепловизору?
Нет. Картину поверхности связывают с давлением, нагрузкой и состоянием обратной линии.
Нужно ли менять весь корпус?
Решение зависит от состояния седла, корпуса и доступности штатного ремонтного комплекта для конкретного DN.
Что проверить после сборки?
Герметичность, непрерывный отвод конденсата, прогрев и защитные функции установки.
