Проверка кнопки аварийного останова в Сочи
Проверка кнопки аварийного останова в Сочи

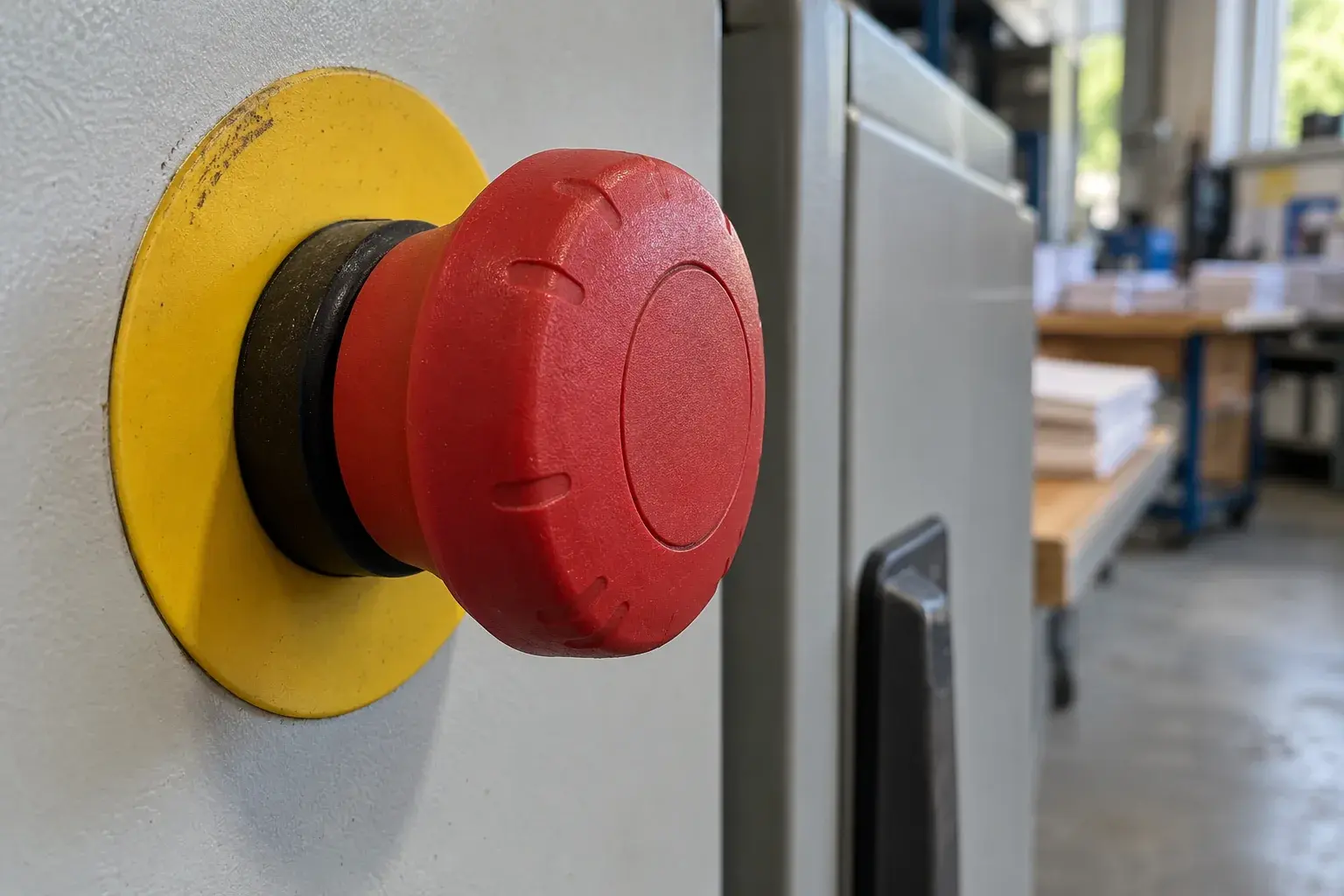

После нажатия красной кнопки привод должен выполнить предусмотренный останов, а после ее разблокировки не начать движение самостоятельно. В переплетной мастерской в Сочи проверяем оба события раздельно. Головка может исправно защелкиваться снаружи, хотя контактный блок с обратной стороны уже не связан с механизмом. Поэтому одного нажатия и звука щелчка для заключения недостаточно.
Начинаем с функции, которую должна выполнять кнопка
На объекте изучаем схему управления станком и эксплуатационное руководство. Выясняем, какие движения останавливаются, как снимается команда и каким отдельным действием разрешается последующий пуск. Не переносим привычную схему с другого оборудования: резкое отключение энергии не во всех машинах является единственным допустимым способом останова.
До вмешательства отключаем питание, исключаем неожиданное включение и проверяем отсутствие напряжения подходящим указателем. Осматриваем место установки: кнопка должна оставаться доступной, ее не закрывают заготовки, временный экран или ручка соседней дверцы. Сверяем назначение поста по схеме, чтобы не принять обычную красную кнопку за устройство с фиксацией.
Головка и контактный блок проверяются вместе
Для Harmony XB5AS8442 изготовитель указывает красную грибовидную головку диаметром 40 мм, механическую фиксацию и возврат поворотом. В этом исполнении предусмотрен один нормально замкнутый контакт с обозначением 11-12. Версия с другим числом контактов имеет собственное обозначение; добавлять ее свойства к установленной кнопке нельзя.
На обесточенном узле проверяем закрепление корпуса, фиксацию контактного блока и движение механизма без заедания. Мультиметром контролируем изменение состояния контакта, отделив проверяемую цепь от параллельных путей по схеме. Иначе прибор может показать связь через соседний элемент, а поврежденный контакт останется незамеченным.
Не шунтируем неисправность
Если головка остается нажатой, а контакт не размыкается, ищем механическую или электрическую причину. Треснувший фиксатор, неподходящий блок или изношенную головку меняем совместимыми деталями. Протяжку соединений выполняем инструментом с контролем момента по текущей инструкции, различая крепление самого оператора и винты электрических клемм.
Перемычка вместо исправного устройства не является ремонтом. После сборки возвращаем проводникам их обозначения, проверяем отсутствие натяжения и восстанавливаем защиту от прикосновения. ГОСТ IEC 60947-5-5-2017 относится к устройствам аварийной остановки с механической фиксацией и их испытаниям. Подтверждение работы одной кнопки не присваивает всей системе управления уровень PL или SIL.
Функциональную проверку планируем заранее
Пусковую проверку проводим только в согласованном безопасном режиме, с освобожденной опасной зоной и ответственным за эксплуатацию. Наблюдаем фактическую реакцию оборудования, а не только лампу на пульте. При удерживаемой команде проверяем блокирование пуска; затем разблокируем головку и убеждаемся, что привод ожидает отдельную команду запуска.
В протоколе сохраняем обозначение поста, состав установленного устройства, проверенные режимы и обнаруженные ограничения. Время остановки, если оно требуется оценкой риска, измеряется предусмотренным методом и сравнивается с документацией машины. Универсальное число секунд для разных станков не назначаем. При неисправной цепи возвращаем оборудование в безопасное отключенное состояние до ее восстановления.
Частые вопросы
Разблокировка поворотом считается пуском?
Нет. Она снимает зафиксированную команду останова. Возобновление работы должно требовать отдельного осознанного действия по схеме машины.
Кнопка заменяет отключение перед ремонтом?
Нет. Останов движения и безопасное отделение источников энергии являются разными действиями. Для обслуживания выполняем установленную процедуру отключения.
Достаточно заменить красную головку?
Только если подтвержден дефект именно этой детали. Одновременно проверяем совместимость и фиксацию контактного блока, а затем всю предусмотренную функцию.
