Проверка противопожарного клапана музейного павильона в Сочи
Как проверить закрытие противопожарного клапана и не спутать отказ привода с механическим заеданием створки?

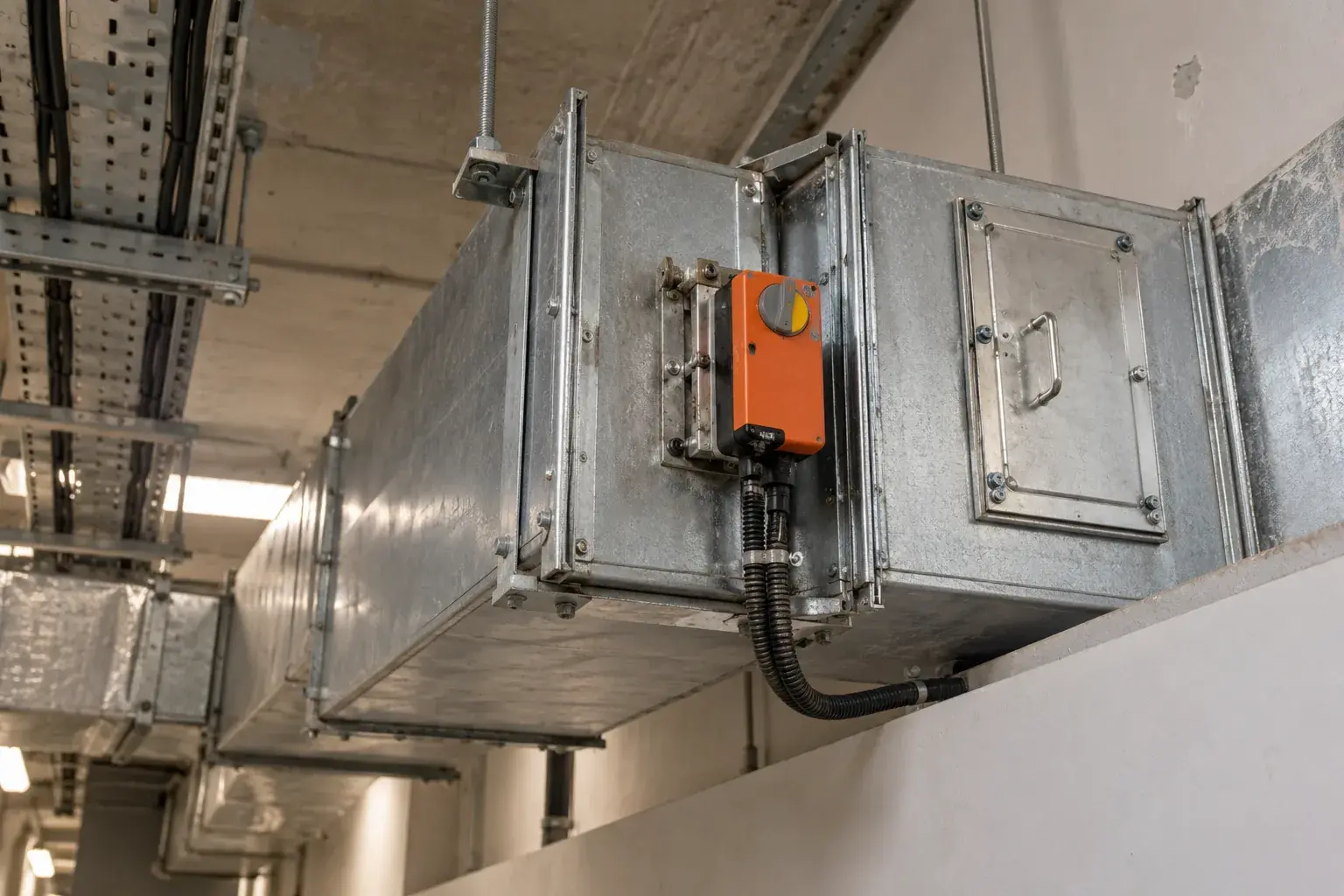

В техническом коридоре музейного павильона противопожарный клапан почти не виден посетителям, но именно его положение определяет, отсечет ли воздуховод соседнюю зону при сигнале автоматики. Если диспетчерская показывает отказ закрытия, начинать с замены привода рано. Причина может быть в цепи питания, концевом выключателе или механике самой заслонки. Паллада проверяет весь узел вместе с проектной схемой, а не отдельно лампу на шкафу.
Три признака одного положения
Сначала находят паспорт клапана, маркировку установленного привода и схему адреса в системе. Для примера Belimo BFL230-T полезно сравнить механический указатель положения, состояние термоэлектрического расцепителя и два сигнала конечных положений. При отключенном питании электрик мультиметром проверяет внешнюю цепь, но не вскрывает привод: изготовитель прямо указывает, что внутри нет деталей для ремонта пользователем.
Ревизионный люк должен позволять увидеть полное движение полотна. Если указатель дошел до края, а обратный сигнал не пришел, проверяют проводку и контакты. Если сигнал сменился, а полотно не село в уплотнение, ищут препятствие или перекос в клапане. Такой разбор отделяет неисправность контроля от отказа противопожарной отсечки.
Испытание без обхода автоматики
Проверку согласовывают с ответственным за пожарную автоматику и выполняют в штатном тестовом режиме, чтобы событие было отражено в журнале. Кнопка теста BFL230-T имитирует снятие питания привода только при исправном питающем контуре. Пружина должна вернуть заслонку в безопасное положение; при восстановлении команды фиксируют обратный ход и оба конечных сигнала. На время испытания не оставляют перемычек вместо датчика или концевика.
При дефекте внешнего подключения его устраняют по схеме и повторяют цикл. Если неисправен привод или клапан, замену подбирают через изготовителя именно сертифицированного клапанного узла. Самостоятельная установка похожего двигателя по моменту недопустима: Belimo поставляет такой привод изготовителям клапанов, на них лежит ответственность за совместимость сборки. Дополнительная работа - вернуть читаемую маркировку кабелей и доступ к ревизионному люку, если после отделки они потерялись.
Документ и приемка
СП 7.13130.2013 с изменениями №1-3 задает требования к проектированию и монтажу противопожарной вентиляции в пределах своей области действия. Последовательность обслуживания конкретного изделия берут из паспорта клапана и инструкции привода, а не из случайной таблицы интернета. В протокол заносят модель, исходное состояние, тестовую команду, положение полотна, сигналы и результат повторного пуска.
Работу можно принять, когда клапан проходит полный цикл и диспетчеризация отображает фактическое положение без ложной ошибки. Если механическое полотно повреждено, один исправный электрический сигнал не закрывает вопрос: узел оставляют на отдельный ремонт по проекту.
Как разделяют обслуживание и ремонт
Периодический функциональный тест и ремонт узла имеют разные документы. При обычной проверке подтверждают ход и обратную связь без изменения сертифицированной сборки. При заклинивании полотна или отказе терморасцепителя составляют дефектную ведомость и согласовывают замену с изготовителем клапана. Так сохраняется исходный класс огнестойкости, а не только способность моторчика повернуть вал.
Частые вопросы
Можно ли оставить клапан принудительно открытым до следующего обслуживания?
Нет. Временные перемычки лишают систему расчетной функции; неисправность оформляют и устраняют по процедуре объекта.
Нужен ли новый привод при любой ошибке диспетчерской?
Нет. Сначала сопоставляют механическое положение с обоими конечными сигналами и внешней цепью.
Можно ли проверять клапан при посетителях?
Испытание проводят по согласованному регламенту объекта с ответственным за автоматику и учетом работы помещений.
