Диагностика клапана фанкойла кинотеатра в Краснодаре
Почему фанкойл обдувает зал, но не охлаждает его?
Фанкойл может шуметь и прокачивать воздух без полезного охлаждения. В кинотеатре мы сначала отделяем отсутствие холодной воды от закрытого клапана и слабого расхода через теплообменник. Только после измерений решаем, нужен ли ремонт привода, промывка сетки или балансировка ветви; зал выводим из работы в согласованное время.
Проверяем сигналы и температуры
Сверяем температуру на термостате, команду контроллера и фактический режим центрального холодоснабжения. Контактным термометром с одинаковой посадкой измеряем подачу и обратку у фанкойла, затем температуру воздуха до и после теплообменника. Если обе трубы теплые, неисправность может быть выше по магистрали. Если холодная подача есть, но клапан не открывается, переходим к приводу.

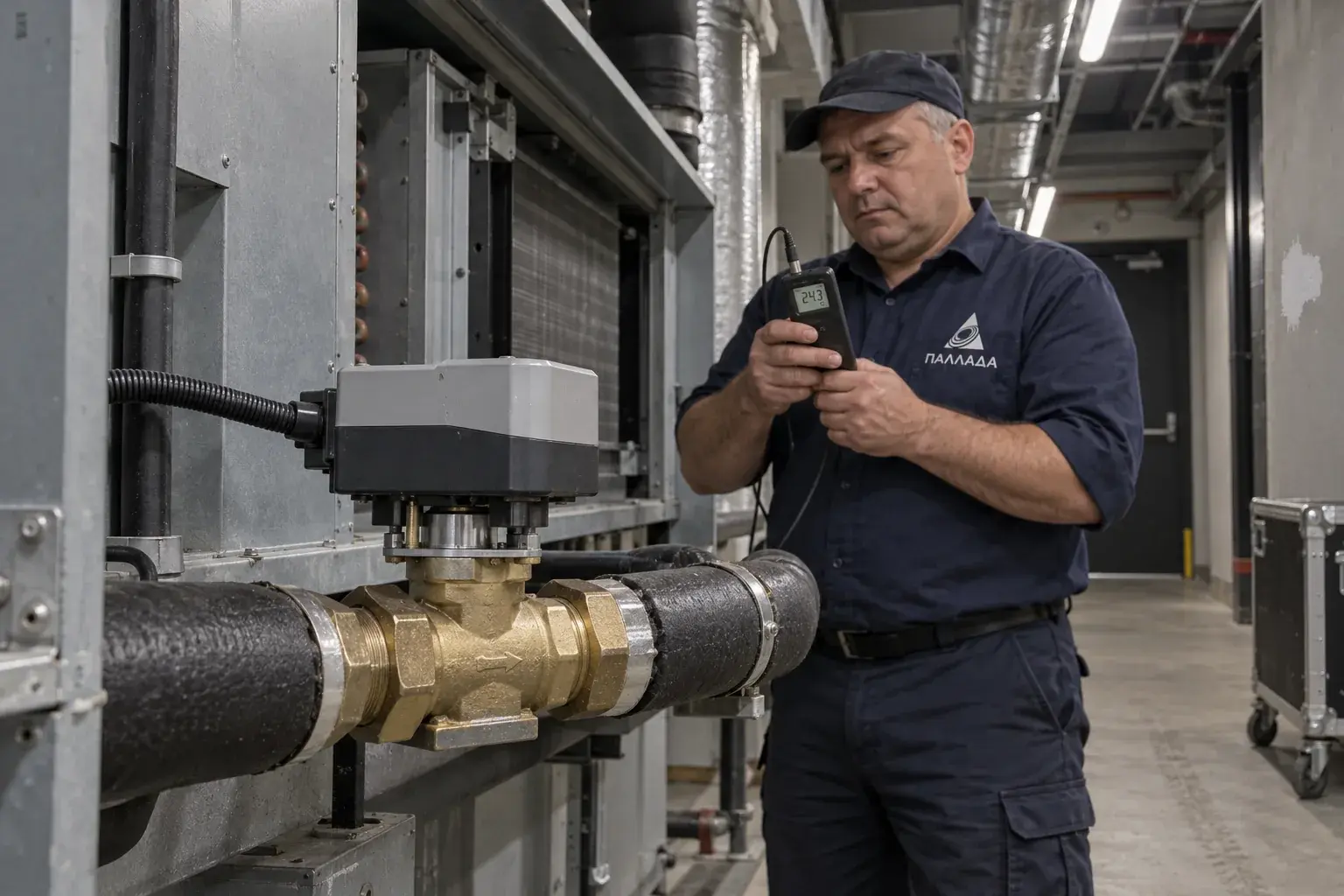

Мультиметром специалист измеряет питание и управляющий сигнал только по схеме установленной модели. Отсутствие напряжения при запросе холода указывает на цепь управления, а не доказывает заклинивание клапана. СП 60.13330.2020 задает требования к системе, конкретный ход и сигналы берет инструкция привода.
Не путаем ход привода с расходом воды
После безопасной остановки осматриваем соединение привода с клапаном, механическое крепление, следы подтекания и изоляцию. У фанкойлов применяют двухходовые клапаны; линейка Belimo C2..QFL приведена как пример, но артикул на объекте нужно прочитать по шильдику. Внешне похожие приводы могут иметь другое питание и направление действия.
Если шток или поворотный элемент движется, а теплообменник не охлаждает, проверяем сетчатый фильтр, запорную арматуру и перепад давления на ветви штатными точками. Установка нового привода без устранения засора оставит проблему. Не открываем водяной контур до отсечения, сброса давления и защиты помещения.
Ремонт с учетом совместимости
Поврежденный привод заменяем только после сверки клапана, напряжения, схемы управления и посадки. При негерметичном корпусе или седле меняем согласованный клапанный узел, а не только мотор. В отдельную работу может войти восстановление участка теплоизоляции на подводке: неплотная оболочка дает конденсат в проходе и мешает достоверно измерять температуру трубы.
При замене водяного узла опрессовку и испытание выполняем по рабочей схеме и СП 73.13330.2016 для соответствующего вида монтажа. Значения испытаний назначают проект и документация оборудования; произвольное давление ради быстрой проверки не выбираем.
Подтверждаем охлаждение в рабочем режиме
После заполнения и удаления воздуха открываем клапан штатной командой и повторяем измерения подачи, обратки и воздуха при одной скорости вентилятора. Записываем температуру в зале до пуска и спустя согласованное время, но не используем ее как единственный показатель: посещаемость и теплопритоки меняются.
Если привод срабатывает, а перепад температур воды отсутствует, продолжаем гидравлическую диагностику ветви. Для эксплуатации передаем артикул деталей, измеренные сигналы, состояние изоляции и результат пробного режима. Это позволяет сравнить повторное обращение с конкретным измерением, а не с впечатлением «стало прохладнее».
Точки решения по водяной ветви
Сводим показания в один лист, чтобы не заменить исправный клапан. Для примера Belimo C2..QFL производитель указывает диапазон дифференциального давления 20-280 кПа для стабилизации расхода; это характеристика серии, а не замер кинотеатра. У установленной ветви проверяем свои расчетный расход, сопротивление теплообменника и допустимый перепад. Двухходовое или трехходовое исполнение определяем по фактической обвязке до заказа деталей.
Если управляющий сигнал есть, а привод не идет, обследуем привод и соединение с валом. Если привод идет, но расход ниже проектного, проверяем фильтр и арматуру. Если расход достаточен, но вода не холодная, возвращаемся к центральному источнику холода. Такая последовательность экономит время и не создает ненужного вскрытия работающего водяного контура.
| Узел | Чем проверяем | Что решаем |
|---|---|---|
| Команда | Мультиметр и журнал контроллера | Проверить привод либо цепь управления |
| Подача/обратка | Контактный термометр | Оценить передачу холода |
| Расход ветви | Штатный расходомер/перепад | Искать засор или балансировку |
Частые вопросы
Можно ли заменить один привод без слива системы?
Зависит от конструкции клапана и инструкции. Водяной корпус не вскрывают под давлением.
Теплая обратка доказывает неисправность клапана?
Нет. Нужны температура подачи, команда открытия и данные о расходе.
Зачем проверять изоляцию трубы?
Чтобы исключить конденсат и измерить температуру на корректно подготовленной точке.
