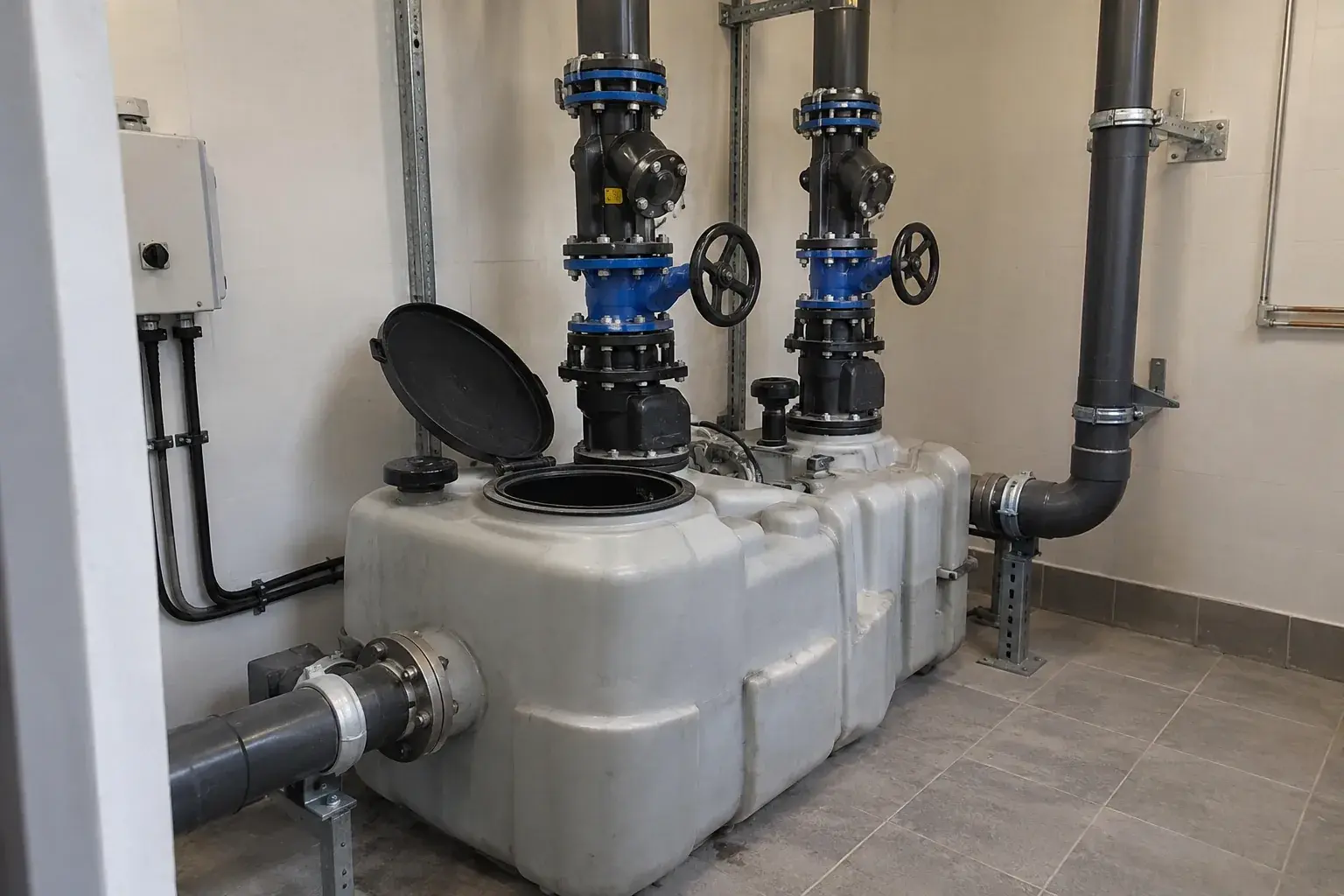

Канализационная насосная установка гостиницы в Краснодаре
Что делать, если санузел ниже выпуска канализации и стоки не уходят самотеком?
Если приборы расположены ниже самотечного выпуска, проверяем отметки и путь стоков на месте, затем проектируем подъем через канализационную насосную установку. Насос выбирают по расчетному притоку и требуемому напору, а резервуар - по схеме работы. Простая установка бытового насоса в приямок не решает вопрос обслуживания и аварийного сигнала.
Отметки до каталога насосов
Лазерным нивелиром измеряем уровень пола, ось существующего выпуска и высоту присоединения напорной линии. Смотрим, сколько санузлов работает одновременно, где можно разместить герметичный резервуар и как вывести вентиляцию по проекту. На действующей гостинице отдельно организуем доступ, чтобы ремонт не блокировал проход гостей.
СП 30.13330.2020 относится к внутреннему водоотведению. По его рамке и рабочему проекту проверяем схему присоединений; конкретные размеры, уровень включения и ограничения по среде берем из паспорта установки. Перекладывать напорную линию без расчета высоты и сопротивлений рискованно.
Из чего состоит рабочая обвязка
Размечаем трассу, крепим напорную трубу, устанавливаем обратный и запорный клапаны так, чтобы их можно было обслужить. Проверяем герметичность входов резервуара, доступ к крышке, кабелям и поплавкам. Для ответственного участка проект может предусматривать два насоса с чередованием и аварийным включением второго.
Если над установкой нет места для снятия насоса, переносим оборудование до монтажа труб. Замурованный обратный клапан станет проблемой при первом засоре. Электропитание и сигнализацию согласуем с электриками: аварийный уровень должен быть виден обслуживающему персоналу.
| Узел | Чем проверяем | Что решаем |
|---|---|---|
| Ось выпуска | Лазерный нивелир | Определить требуемый подъем |
| Напорная линия | Рулетка и расчет сопротивлений | Подобрать трассу и насос |
| Сервисный доступ | Обмер дверей и зоны крышки | Обеспечить демонтаж оборудования |
Расчет без обещания универсальной модели
Расчетный пример, не параметры гостиницы: геодезическая высота 4 м, оцененные потери в трубе и арматуре 2 м водяного столба. Ориентир для рабочей точки насоса - 4 + 2 = 6 м водяного столба при проектном расходе. Сам расход получают отдельно по составу приборов и режиму их использования.
Насос проверяют по кривой производителя именно в точке «расход - напор», а не по максимальному напору на коробке. Емкость резервуара, частоту пусков и резервирование тоже назначают по расчету. После обмера составляем ведомость оборудования, труб, клапанов, кабелей и ревизионных узлов.
Пуск с имитацией аварии
До заполнения проверяем герметичность присоединений и направление работы насосов. Затем по согласованной безопасной программе проверяем уровни пуска и остановки, обратные клапаны, ручной режим и аварийный сигнал. При двух насосах контролируем чередование и переход на резерв.
Если после остановки жидкость возвращается в резервуар, проверяем обратный клапан и геометрию напорной линии. Приемка включает паспортные настройки, схему отключения и журнал испытания. Заказчик должен знать, как заметить переполнение до того, как оно выйдет в санузел.
Доступ для гостиничной эксплуатации
Закладываем место для снятия насоса и открытия клапанной группы без разрушения отделки. Канализационная установка требует регулярного осмотра датчиков уровня и состояния резервуара; график обслуживания берем из паспорта. В техническом помещении заранее предусматриваем безопасное освещение и возможность изолировать участок.
Если санузлы работают ночью, персонал должен получить понятный сигнал о высоком уровне и порядок действий до приезда мастера. После монтажа показываем местонахождение запорных кранов и автоматики на месте, а не ограничиваемся папкой документов. Это часть ввода системы в работу, поскольку отказ в закрытом помещении обнаруживают слишком поздно.
Частые вопросы
Можно ли обойтись одним насосом?
Это зависит от проектной надежности участка, режима гостиницы и возможности остановить приборы на время ремонта.
Почему насос часто включается?
Проверяем объем между уровнями, приток, обратный клапан и настройки автоматики. Частые пуски нельзя лечить только более мощным мотором.
Нужен ли аварийный сигнал?
Для обслуживаемого объекта его назначают по проектной схеме; без сигнала переполнение можно заметить слишком поздно.
