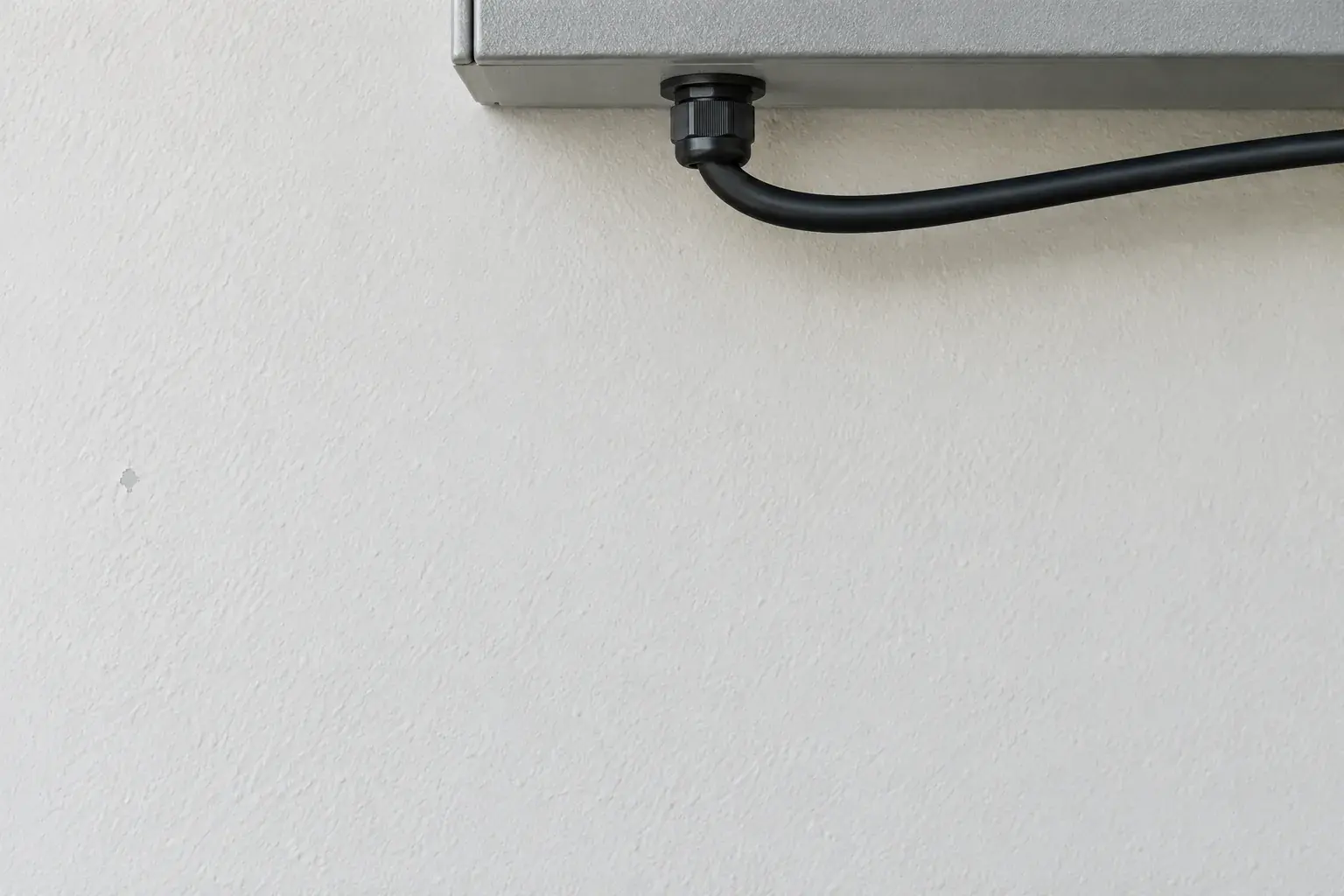

Кабель проходит через стенку корпуса, но край отверстия не должен становиться его опорой. При сборке щита управления небольшого пункта проката в Адлере подбираем ввод по оболочке кабеля и фактической стенке. Задача узла - закрепить проход и обеспечить предусмотренное уплотнение без натяжения внутренних клемм.
Сопоставляем три размера
Штангенциркулем измеряем наружный диаметр кабеля, толщину стенки и отверстие. Проверяем круглоту оболочки, отсутствие надрезов и наплывов в месте уплотнения. Надпись на кабеле не заменяет замер: разные исполнения одной линии могут иметь различный наружный размер. Если оболочка повреждена, затягивание гайки сильнее дефект не устраняет.
Для примера используем LAPP SKINTOP CLICK. Это защелкивающийся ввод для отверстия без резьбы; привычную схему резьбового сальника с отдельной контргайкой сюда не переносим. Уменьшенное исполнение CLICK-R отличается диапазоном зажима. Проверяем точный артикул, его таблицу, материал оболочки и допустимую толщину панели.
Готовим проход в снятой панели
Работы выполняем на обесточенном оборудовании с проверенным отсутствием напряжения. Если требуется новое отверстие, снимаем доступную панель и выбираем подходящий инструмент: ступенчатое сверло либо согласованный пробойник. Защищаем внутренние аппараты от стружки, удаляем заусенцы, восстанавливаем обработанную кромку согласно требованиям к корпусу.
Круглое отверстие проверяем до установки. Слишком большой вырез нельзя исправить произвольной шайбой или герметиком, сохранив заявленные характеристики ввода. Решение меняем: подбираем другую панель или штатную согласованную деталь. Поверхность вокруг прохода должна позволять уплотнителю опереться по всей предусмотренной окружности.
Собираем по последовательности CLICK
Инструкция LAPP требует сначала вставить ввод в корпус до срабатывания всех защелок. Затем прижимную гайку вручную поворачивают против часовой стрелки, фиксируя узел на стенке. После этого вводят кабель; верхнюю гайку затягивают по часовой стрелке, удерживая нижнюю часть. Проверяем именно эти элементы, чтобы кабель не проворачивался вместе с корпусом ввода.
Окончательную затяжку выполняем подходящим инструментом с контролем момента. Табличные значения LAPP обозначены как максимальные для нормальных климатических условий; для некоторых оболочек необходим меньший момент. Поэтому не задаем одну универсальную цифру всем кабелям и не используем максимальное усилие как способ добиться герметичности. За оболочкой внутри щита оставляем предусмотренную трассой свободную длину.
Проверяем корпус целиком
ГОСТ Р 50571.5.52-2011 рассматриваем в части выбора и монтажа электропроводок, включая условия прокладки. Инструкция ввода дополняет требования к конкретной детали. Паспортный IP отдельного изделия не подтверждает автоматически степень защиты всего переделанного щита: остаются дверной уплотнитель, другие отверстия и соответствие оболочки выбранному зажиму.
Дополнительно закрываем неиспользуемые проходы совместимыми заглушками и обозначаем линию у ввода, сохраняя место для обслуживания. При приемке осматриваем каждую защелку с доступной стороны, положение уплотнения и отсутствие перекоса; проверяем удержание кабеля способом, предусмотренным документацией. Исполнительная запись содержит артикул, замеренные размеры и принятую затяжку. Клеммное соединение после этого проверяется отдельно.
Частые вопросы
Можно ли провести два кабеля через один зажим?
Только если изготовитель допускает соответствующее многокабельное уплотнение. Обычный круглый вкладыш не превращаем в такой узел самостоятельно.
Нужен ли этому вводу резьбовой проход?
CLICK устанавливается в предусмотренное отверстие без резьбы. Проверяем исполнение, а не ориентируемся на внешний вид соседнего сальника.
Когда заменяем ввод?
При поврежденных защелках, неверном диапазоне зажима или несовместимом проходе. Подмотка не является штатным ремонтом этих несоответствий.
