Замена кабельных лотков парковки в Сочи
Как заменить проржавевший кабельный лоток, не повредив действующие линии?
Ржавый лоток на парковке меняют после разметки действующих кабелей и организации временной поддержки. Кабель нельзя оставить висеть на муфтах и вводах оборудования. Сначала определяем, какие цепи можно безопасно отключить, затем переносим нагрузку со старого лотка на новые опоры и испытываем затронутые линии.
Трасса под нагрузкой
По месту прослеживаем каждый кабель до ближайшей маркировки и оборудования, проверяем оболочку и радиусы изгиба. Служба эксплуатации согласует окна отключения и список критичных цепей. Кабелеискатель помогает уточнить ход линии, но не заменяет проверку схем и визуальный осмотр на каждом повороте.
Новый маршрут сравниваем с дверями, трубами, спринклерами и высотой проезда. ГОСТ Р 50571.5.52-2011 относится к выбору и монтажу электропроводок; конкретный лоток и расстояние между опорами подбираем по проекту, массе кабелей и паспортным нагрузкам изготовителя.
Порядок замены без натяжения кабеля

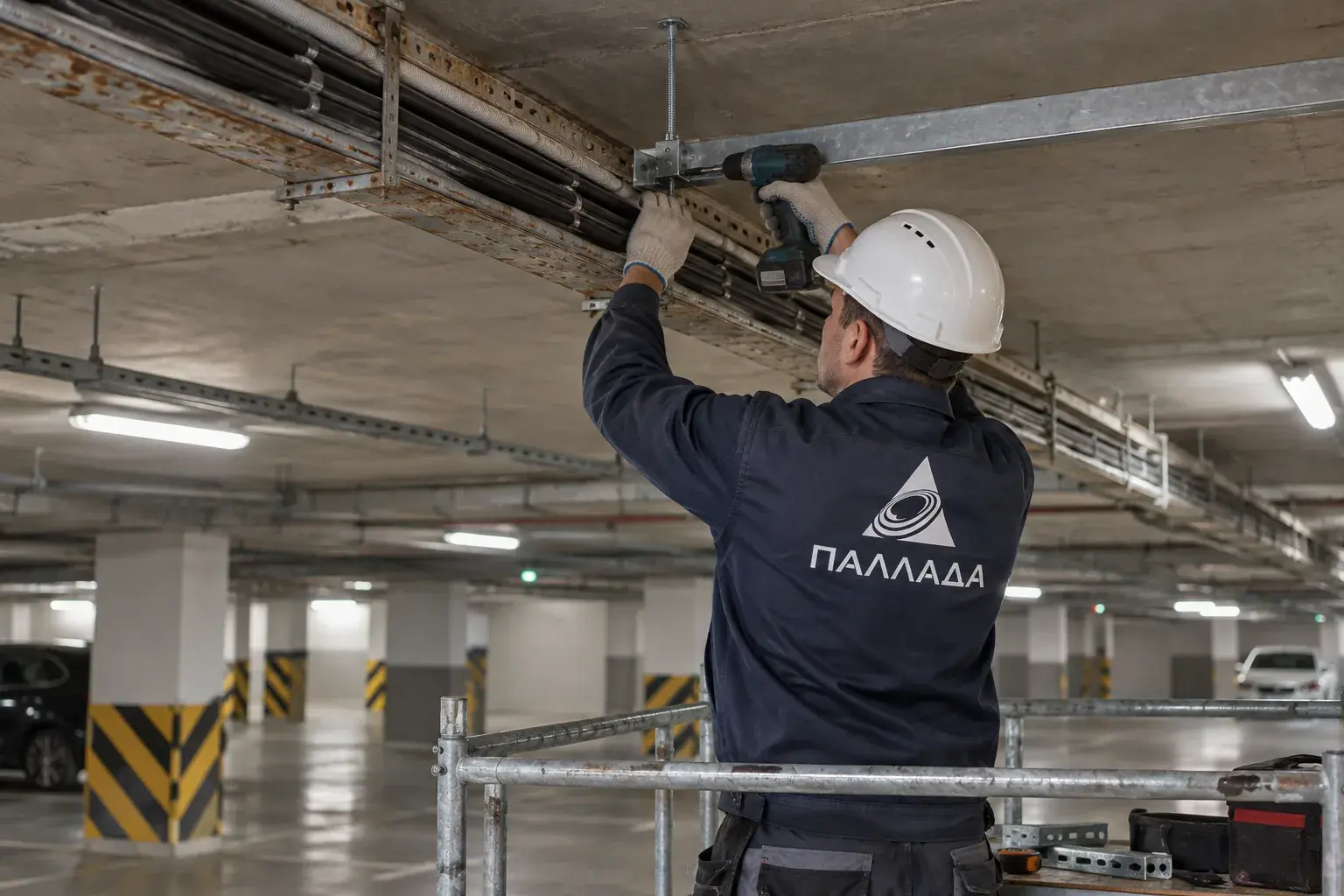

Перед демонтажем ставим временные траверсы и мягкие подвесы. Контролируем, что крепление принимает вес кабелей, а не передает его на соединительную муфту. Секции старого лотка снимаем короткими участками, сохраняя доступ к действующим цепям; рядом с ними не применяем инструмент, способный задеть оболочку.
Новые кронштейны размечаем лазером, крепим к основанию с учетом его состояния, проверяем анкеры и ставим секции лотка. Резаные кромки защищаем, соединения лотка и защитное заземление выполняем по проекту. При коррозии старых опор осматриваем основание: перенос крепления в тот же разрушенный бетон проблему не решит.
Коррозия опор и выбор крепежа
В парковке оцениваем влажность, следы протечек и состояние закладных. Анкер подбираем под материал основания и расчетную нагрузку консоли; бурим отверстие с глубиномером, очищаем его по инструкции изготовителя и затягиваем крепеж контролируемым моментом. Нельзя доверять только внешне целому старому анкеру.
После замены проверяем опоры в поворотах и у ответвлений, где кабель создает дополнительное усилие. Поврежденную антикоррозионную защиту торцов восстанавливаем совместимым составом. Схема фактических точек крепления понадобится при следующем добавлении линии.
Ведомость с запасом на повороты
Расчетный пример, не фактическая парковка: прямая трасса 24 м и два ответвления по 6 м дают 24 + 2 x 6 = 36 м. К этой длине отдельно добавляют поворотные элементы, соединители, консоли и запас на подрезку. Количество кронштейнов зависит от схемы нагрузок и допустимого шага производителя, а не только от метража.
Проверяем суммарную массу кабелей на метр, возможность последующего добавления линий и условия коррозии. Если лоток заполнен до предела, заказчику предлагаем дополнительную трассу, а не укладываем новые кабели поверх старых без расчета.
Как контролируем скрытые места
В исполнительной схеме фиксируем опоры и соединения после монтажа. В местах прохода через стену проверяем предусмотренное проектом уплотнение и защиту кабеля от кромки. У каждого перехода оставляем доступ для осмотра, чтобы при обслуживании линию не приходилось искать за сплошной отделкой.
Тепловизор после пуска не заменяет электрические испытания, но может помочь обнаружить нагрев поврежденного контакта в оборудовании рядом с трассой. Измерения интерпретируют при известной нагрузке; холодная цепь на малом токе ничего не скажет о работе в часы пик.
Контроль до открытия движения
После переноса осматриваем оболочки, крепления и маркировку; по программе работ выполняем необходимые электрические измерения согласно ГОСТ Р 50571.16-2019. Объем испытаний зависит от того, какие цепи отключались и изменялись. Проверяем, что люки, светильники и ворота доступны для обслуживания.
После снятия временных подвесов кабели должны лежать без натяжения и острых перегибов. Передаем исполнительную схему трассы и результаты проверок. Парковку открывают после уборки крепежа и проверки высоты проезда в самом низком месте.
Частые вопросы
Можно ли менять лоток без отключения всех линий?
Часть линий может оставаться в работе только по согласованной безопасной технологии; затронутые цепи и зоны работ определяет ответственный за электрохозяйство.
Нужно ли менять кабели вместе с лотком?
Если оболочка повреждена или срок и состояние линии требуют замены, решение принимают после осмотра и измерений.
Зачем временные траверсы?
Они принимают вес кабелей на время демонтажа и не дают нагрузить муфты, клеммы и вводы.
