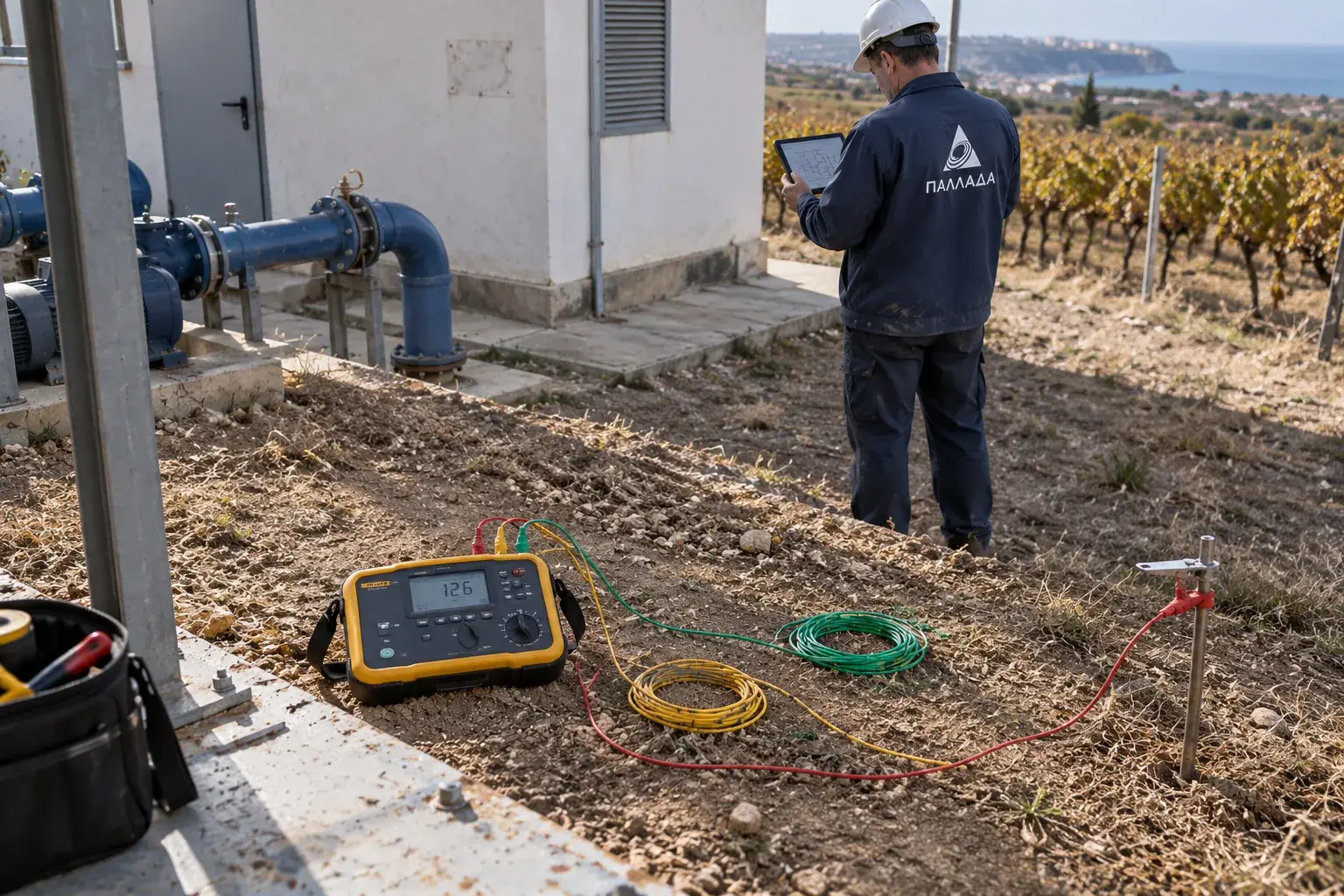

Измерение заземлителя насосной виноградника в Анапе
Как проверить контур после реконструкции насосной?
После реконструкции насосной прежний протокол заземления больше не описывает текущую схему. Нужно измерить устройство и отдельно убедиться в непрерывности защитной цепи до оборудования. Одно число с прибора не дает заключения, пока не известны схема сети, расположение электродов и проектный критерий.
Фиксируем схему до замера
По исполнительной документации определяем тип сети, точку присоединения заземлителя, наличие повторных связей и положение магистральной шины PE. Осматриваем видимые соединения, коррозию и доступность контрольного зажима. Если старый проводник оставлен параллельно новому, это отмечаем до интерпретации.
Работы выполняет электротехнический персонал по безопасной программе с отключением там, где нужно разделить цепи. Без схемы нельзя бездумно разъединить общий заземлитель действующей насосной: можно временно лишить защитной связи другие установки.
Расставляем вспомогательные электроды
Fluke 1625-2 позволяет измерять сопротивление заземления по трех- или четырехполюсной схеме. Вспомогательные зонды выносим на достаточное расстояние в грунт и раскладываем измерительные провода раздельно. Выбираем метод по реальной возможности отделить испытуемый заземлитель от параллельных путей.
Проверяем устойчивость результата, сдвигая потенциальный зонд в пределах рабочей зоны и повторяя измерение. Сильное изменение показаний означает перекрытие зон влияния или помеху; одно красивое число тогда не записываем как итог. Для сухого грунта фиксируем погодные условия и состояние почвы.
Не путаем сопротивление и целостность PE
Показание сопротивления заземлителя характеризует контакт с грунтом, но не доказывает исправность каждого защитного проводника внутри насосной. После безопасного обесточивания проверяем непрерывность PE до корпуса насоса и щита подходящим прибором, затем осматриваем клеммы.
Дополнительная работа - восстановить корродировавшее болтовое соединение на шине с новым крепежом и защитой по проекту. После ремонта повторяем обе проверки: сопротивление заземлителя и непрерывность конкретной цепи.
Как оцениваем результат
ГОСТ Р 50571.5.54-2024 задает требования к устройству и проводникам, ГОСТ Р 50571.16-2019 - проверке электроустановки. Нормируемое значение берем из проекта и расчета защитного отключения для данной системы. Универсальные «4 Ом для любого объекта» не подставляем.
Для дополнительной проверки эффективности защиты по схеме может понадобиться петля фаза-PE, испытание УЗО или расчет тока повреждения. Это отдельные строки протокола. Если сопротивление высокое, ищем причину в соединении, площади контакта электродов и грунте, прежде чем назначать новые стержни.
Почему одно положение зонда обманывает
Расчетный пример, не протокол насосной: при трех положениях потенциального электрода тестер показывает 9,1, 8,9 и 11,8 Ом. Первые два близки, а третье резко отличается. Такое расхождение требует изменить расстояние и повторить серию; усреднять все три значения и выдавать 9,9 Ом как результат нельзя.
Места электродов, длины проводов и окружение фиксируем на схеме. При плотной сети подземных коммуникаций и параллельных соединениях выбираем метод измерения по руководству Fluke и документируем ограничения метода.
Документы приемки
В протокол заносим прибор и его поверку, метод, схему размещения зондов, погоду, измеренные значения и критерий оценки. На плане показываем контрольную точку. Снимок соединения до закрытия полезен следующей бригаде при осмотре.
Если реконструкция изменила систему уравнивания потенциалов, обновляем исполнительную схему. Эксплуатация получает понятный перечень проверенных участков: измеренный заземлитель не следует выдавать за проверку всего комплекса виноградника.
Частые вопросы
Можно ли проверить контур бытовым мультиметром?
Нет, нужен прибор и метод измерения заземления.
Подходит ли число 4 Ом всем насосным?
Нет, критерий зависит от схемы сети и проекта.
Зачем двигать зонд?
Так проверяют устойчивость показания и влияние соседних электродов.
