Измерение тока утечки холодильной линии пекарни в Анапе
Почему защита холодильной линии срабатывает только при запуске компрессора?
В холодильной линии срабатывание защиты при пуске компрессора не доказывает неисправность самого аппарата. Измеряем остаточный ток на рабочем кабеле, затем разделяем нагрузку, фильтр помех и состояние изоляции. До отключения оборудования договариваемся с пекарней о сохранности продукта и коротком окне проверки.
Как охватываем проводники

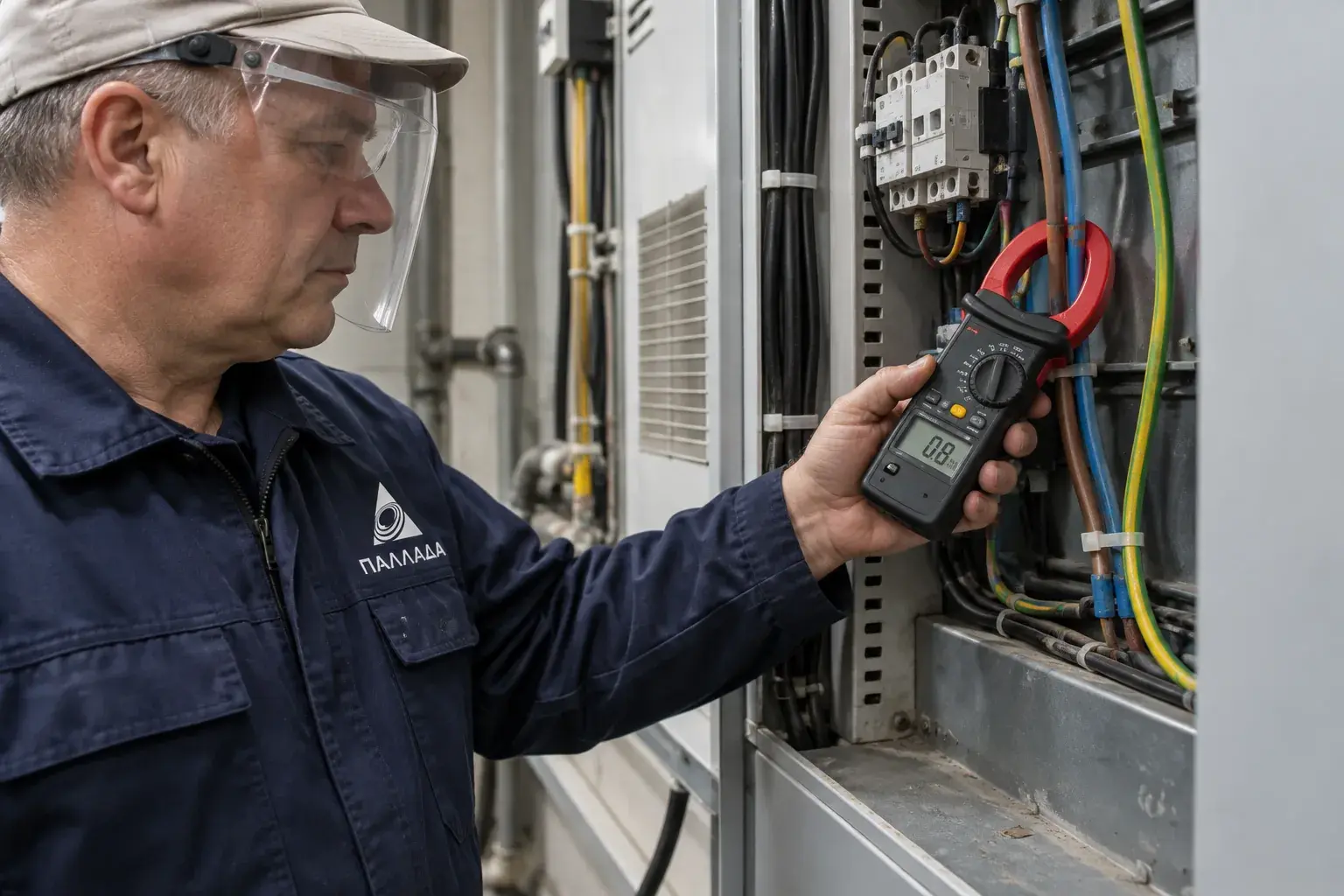

Клещами утечки Fluke 369 FC охватываем фазу и нейтраль одной линии вместе, оставляя PE вне окна. Их рабочие токи взаимно компенсируются; остаток показывает ток, ушедший другим путем. Если охватить только фазу, прибор покажет ток нагрузки, а не искомую утечку. Губки очищаем и полностью закрываем по руководству прибора.
Фиксируем значение в покое, на пуске и после выхода компрессора на режим. Режим фильтра прибора выбираем осознанно: он меняет полосу частот и может скрыть высокочастотную составляющую от электронного преобразователя.
Делим линию на участки
Если остаточный ток растет только с запуском, измеряем последовательно на вводе, после фильтра помех и у кабеля двигателя, в доступных безопасных точках. Не отключаем защитный проводник ради красивых показаний. Короткие пики записываем функцией регистрации, если нужно поймать повторяющееся событие.
Фильтр может давать нормальную емкостную составляющую, но рост сверх обычного фона заставляет проверить изоляцию и влагу. Дополнительная работа - осмотр кабельного ввода компрессора: потертая втулка часто видна лишь после снятия крышки при обесточенной линии.
Отделяем измерение от испытания
Ток утечки в рабочем состоянии и сопротивление изоляции - разные проверки. Для второй выводим участок из работы, отсоединяем чувствительную электронику по паспорту и используем испытатель с подходящим напряжением. Нельзя подавать испытательное напряжение через плату управления только ради быстрого протокола.
ГОСТ Р 50571.16-2019 служит рамкой проверки установки. Конкретный предел и характеристику аппарата защиты берем из проекта, маркировки и документации устройства; универсального допустимого тока для любой холодильной линии здесь не назначаем.
Числа нужны в одном режиме
Расчетный пример, не показания пекарни: если в покое прибор показывает условные 0,8 мА, а при устойчивой работе 4,5 мА, прибавка составляет 3,7 мА. Эти числа сами по себе не доказывают дефект. Сопоставляем их с состоянием кабеля, фильтра, параметрами защиты и моментом срабатывания.
При подозрении на двигатель отдельно измеряем обмотки по сервисной процедуре холодильного оборудования. Если же рост появляется до двигателя, в первую очередь проверяем питание и фильтр.
После ремонта повторяем пуск
Поврежденный ввод восстанавливаем штатной деталью, заменяем кабель только после локализации повреждения. Собираем кожухи, возвращаем защиту и несколько раз повторяем штатный пуск с записью остаточного тока.
В акт вносим схему точек измерения, состояние линии при каждом замере и результаты испытаний. Не называем исчезновение одного срабатывания окончательной причиной без повторного цикла.
Частые вопросы
Можно ли временно обойти защиту?
Нет, это убирает защитную функцию и не выявляет причину.
Зачем PE вне клещей?
Чтобы увидеть остаточный ток фазного и нейтрального проводников, а не компенсировать его возвратом по PE.
Ток утечки заменяет испытание изоляции?
Нет, методы проверяют разные состояния установки.
