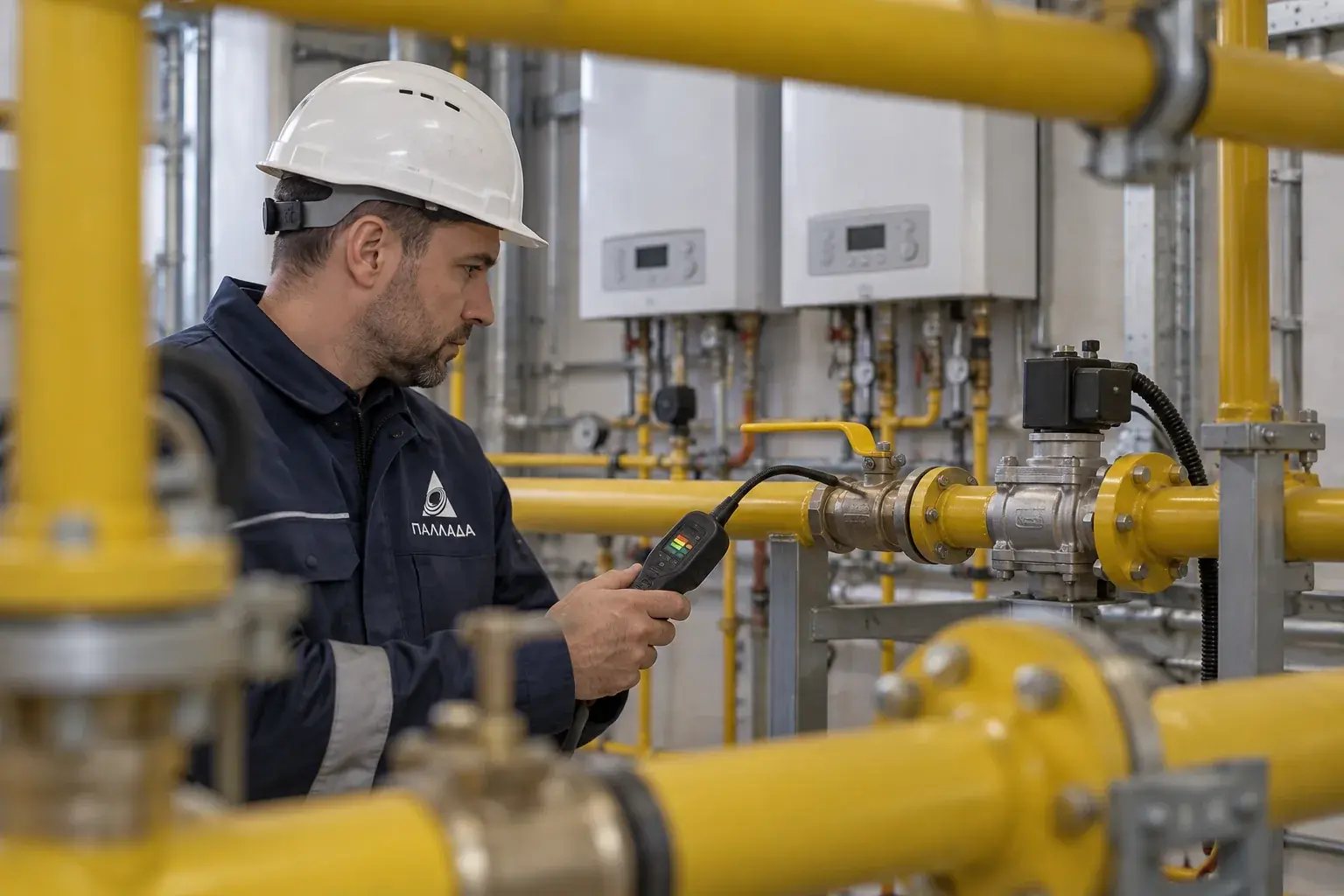

Испытание газовой котельной ресторана в Анапе
Как проверить герметичность газопровода, автоматику безопасности и готовность котельной ресторана к пуску после монтажа или реконструкции?
Газовую котельную принимаем по результатам испытаний трубопровода, проверке автоматики и готовности вентиляции, дымоудаления и электроснабжения. Пуск газа выполняется только в установленном порядке уполномоченными специалистами. Значение давления и продолжительность опрессовки берем из проекта и действующих требований для конкретной сети, а не из универсального совета.
Что проверяем до подачи испытательной среды
Сверяем трассу, диаметры, арматуру, опоры, разъемные соединения, направление клапанов и доступ к обслуживанию. Проверяем акты скрытых работ и сварных соединений, исполнительную схему, паспорта оборудования и настройку регуляторов. Заглушки и границы испытываемого участка должны соответствовать программе испытаний.
Котлы и приборы, которые нельзя нагружать испытательным давлением участка, отключаем или защищаем по проектной схеме. Помещение проветриваем, исключаем источники зажигания и организуем безопасную зону. Манометр выбираем по диапазону и классу точности, его поверка должна быть действующей.
Как выполняем опрессовку и поиск негерметичности
Давление поднимаем ступенями, даем системе стабилизироваться и фиксируем время, температуру и показания. Падение оцениваем только после исключения влияния температуры и деформации шлангов. Соединения проверяем разрешенным способом, а электронный течеискатель используем после допуска газа в предусмотренном этапе пуска.
Если обнаружена негерметичность, давление безопасно снимаем, соединение ремонтируем и повторяем испытание всего затронутого участка. Подтягивать резьбу или фланец под давлением нельзя. Результат оформляем протоколом с границами системы и идентификацией прибора.
| Проверка | Средство | Результат |
|---|---|---|
| Прочность и герметичность участка | Поверенный манометр и испытательная установка | Протокол по программе испытаний |
| Соединения после допуска газа | Электронный течеискатель | Отсутствие подтвержденной утечки |
| Сигнализатор и клапан | Контрольный тест по паспорту | Закрытие подачи и сигнал диспетчеризации |
| Горение и дымовые газы | Газоанализатор | Настройка в пределах документации котла |
Расчетный пример объема испытываемого участка
Для условной котельной внутренняя сеть состоит из 32 м трубы DN25 и 14 м трубы DN20. При приближенной оценке внутреннего объема используем V = 3,14 x d2 / 4 x L. Для внутренних диаметров 0,027 и 0,021 м получаем около 0,018 и 0,005 м3, суммарно примерно 0,023 м3 без учета арматуры.
Такой расчет помогает выбрать испытательное оборудование и оценить время стабилизации, но не назначает давление и выдержку. Эти параметры определяются категорией сети, проектом, СП 62.13330.2011 и принятой программой. Фактический внутренний диаметр уточняем по примененной трубе.
Как проверяем автоматику и дополнительные системы
Имитируем штатные сигналы по инструкции: загазованность, отсутствие тяги, останов вентиляции, перегрев и пропадание питания. Проверяем, закрывает ли электромагнитный клапан подачу, получает ли контроллер обратный сигнал, уходит ли сообщение на диспетчеризацию. Самовольное воздействие газом на датчик без предусмотренного тестового способа не применяем.
Дополнительно проверяем приток воздуха, дымоход, конденсатоотвод, заземление, питание автоматики и доступ к запорной арматуре. После разрешенного пуска специалист настраивает горение газоанализатором по документации котла. Уборка труб в декоративный короб не должна перекрывать осмотр и обслуживание.
- проверка сигнализатора загазованности и отсечного клапана
- контроль вентиляции и дымоудаления
- настройка горения газоанализатором после допуска
- маркировка арматуры и актуализация исполнительной схемы
Какие документы остаются у эксплуатации
Передаем протокол испытания, исполнительную схему, перечень уставок и проверенных блокировок, паспорта оборудования и порядок штатного отключения. Для каждого клапана и датчика должен быть понятен номер, место установки и реакция системы. Замечания, не препятствующие конкретному этапу, все равно фиксируются со сроком устранения.
СП 62.13330.2011 задает требования к сетям газопотребления, а ГОСТ Р 58095.4-2021 - к эксплуатации и документации. Безопасность подтверждается согласованной цепочкой проверок и допусков, а не одним устойчивым показанием манометра.
Частые вопросы
Можно ли использовать рабочий газ для опрессовки?
Испытательную среду и порядок определяют нормативы и программа работ. Пуск газа выполняется отдельно, после готовности системы и необходимых допусков.
Почему нельзя указать одно давление для любой котельной?
Сети различаются по давлению, материалу, объему, оборудованию и этапу проверки. Значения берутся из проекта и требований для конкретного участка.
Что проверяют кроме газопровода?
Автоматику безопасности, вентиляцию, дымоход, электропитание, заземление, конденсатоотвод, доступ к арматуре и комплект эксплуатационных документов.
