Исправление закладной гильзы стены насосной в Сочи
Что делать, если проход трубы сместился до бетонирования?
Гильза для трубопровода насосной оказалась смещена относительно оси до подачи бетона. Это лучший момент исправить узел: после распалубки переделка потребует сверления стены и отдельного решения по армированию и водонепроницаемости. Проверяем положение по проекту и закрепляем гильзу так, чтобы ее не сдвинул бетон.
Измеряем отклонение, а не оцениваем на глаз

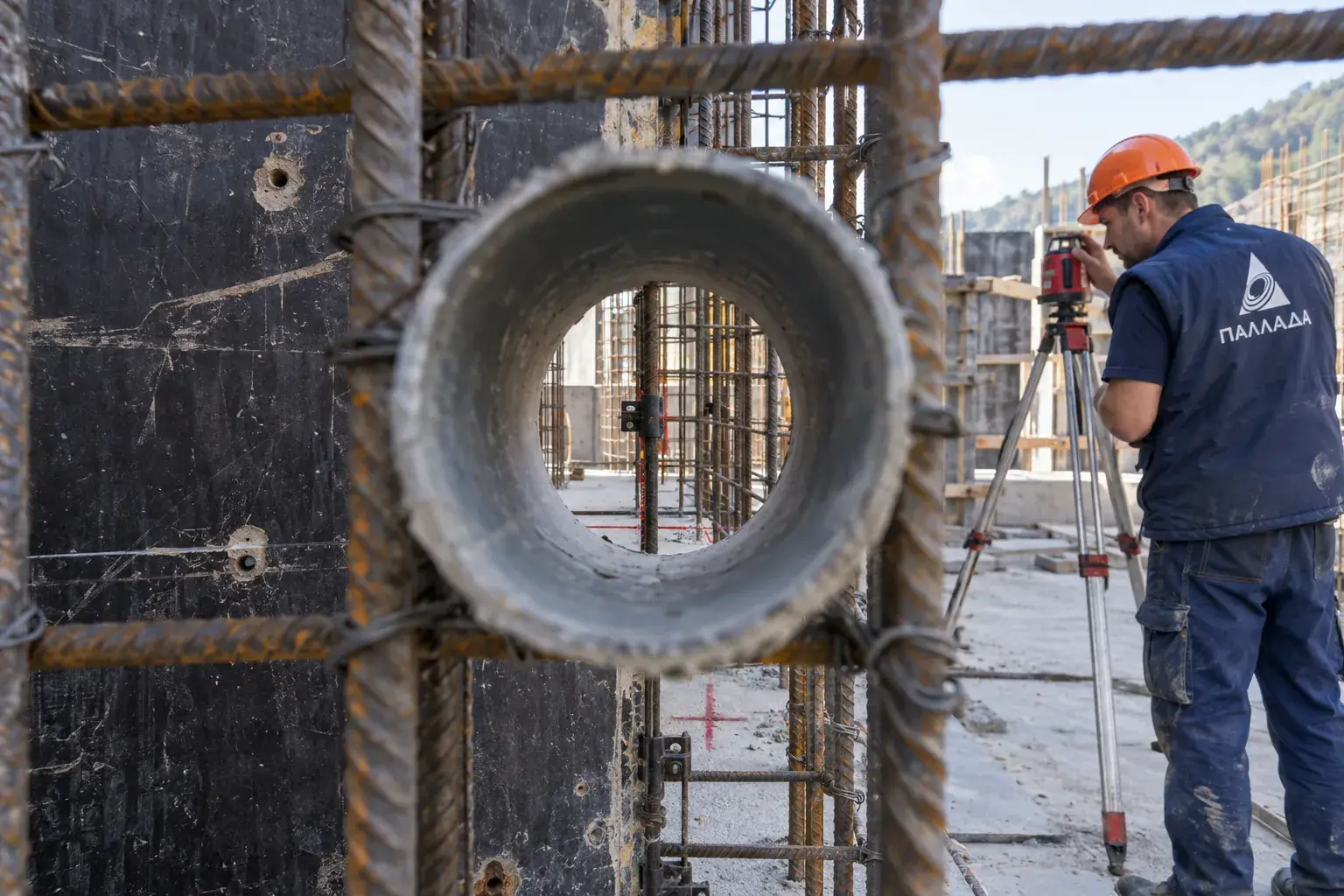

Лазерным нивелиром переносим проектные оси и отметку на опалубку, рулеткой и шаблоном проверяем центр, диаметр и вылет гильзы с обеих сторон будущей стены. Сверяем местоположение с трассой трубы и фланцем оборудования. Отклонение сравниваем с рабочими чертежами, а не с выдуманным общим допуском.
Осматриваем, не пересекает ли гильза рабочую арматуру и не повреждены ли стержни прежним креплением. Если пересечение требует изменения каркаса, согласуем решение с проектировщиком. Дополнительная работа - восстановить сорванный фиксатор опалубки и защитный слой у соседнего стержня.
Переставляем без ослабления каркаса
Разгружаем крепление гильзы, снимаем старые временные винты и ставим шаблон по осям. Возвращаем закладную на нужное место, фиксируем с обеих сторон опалубки и проверяем устойчивость к вибрации. Промежуток у торца закрываем так, чтобы цементное молоко не попало внутрь прохода.
Приваривать гильзу к рабочей арматуре без проектного решения нельзя: можно изменить защитный слой и работу узла. СП 70.13330.2012 задает рамку производства и приемки, а СП 63.13330.2018 - требования к конструкции. Конкретное крепление уточняем по рабочим чертежам.
Контроль перед бетоном и после
Перед закрытием формы фиксируем на снимке ось, отметку, фиксаторы, чистоту гильзы и соседнюю арматуру. Геодезист повторно проверяет положение после окончательной затяжки стяжек. При укладке бетона наблюдаем за узлом со стороны безопасного доступа: при смещении останавливаем подачу в зоне и исправляем до схватывания по технологической карте.
После распалубки проверяем чистоту прохода, ось и края бетона. Если обнаружен дефект, оформляем обследование и ремонтное решение, а не расширяем отверстие ударным инструментом возле арматуры. Сдаем исполнительную схему и акт скрытых работ.
Размерная цепочка прохода
Проверяем три величины: проектную ось трубы, центр гильзы после затяжки щитов и свободный внутренний размер для уплотнения. Если центр совпал, но гильза смята стяжкой, трубопровод все равно не пройдет с проектным зазором. Диаметр измеряем в двух взаимно перпендикулярных направлениях.
Для каждого прохода записываем номер чертежа и отметку относительно репера площадки. Перед бетоном проверяем также, что временная заглушка не может сместиться внутрь формы. После распалубки по тем же точкам быстро выявим разницу между ошибкой разметки и сдвигом при укладке смеси.
Как не повторить ошибку
Разбираем причину: гильза могла сместиться при переносе оси, сборке щитов или натяжении стяжек. На соседних участках вводим промежуточный контроль до закрытия формы. Отдельно маркируем проходы разного диаметра, чтобы одинаковые на вид элементы не перепутали.
Для насосной важно сохранить место для уплотнения трубы в стене. Поэтому после исправления сверяем не только центр гильзы, но и ее внутреннюю поверхность, длину и доступ к узлу герметизации по проекту.
Частые вопросы
Можно ли потом просверлить новое отверстие?
Только по обследованию и проектному решению: рядом могут быть арматура и гидроизоляционный узел.
Можно ли приварить гильзу к арматуре?
Без проектного решения это не допускаем.
Когда фиксировать положение?
После окончательной сборки опалубки и перед бетонированием, затем сверять после распалубки.
