Балансировка ирисового клапана воздуховода в Хосте
Балансировка ирисового клапана воздуховода в Хосте

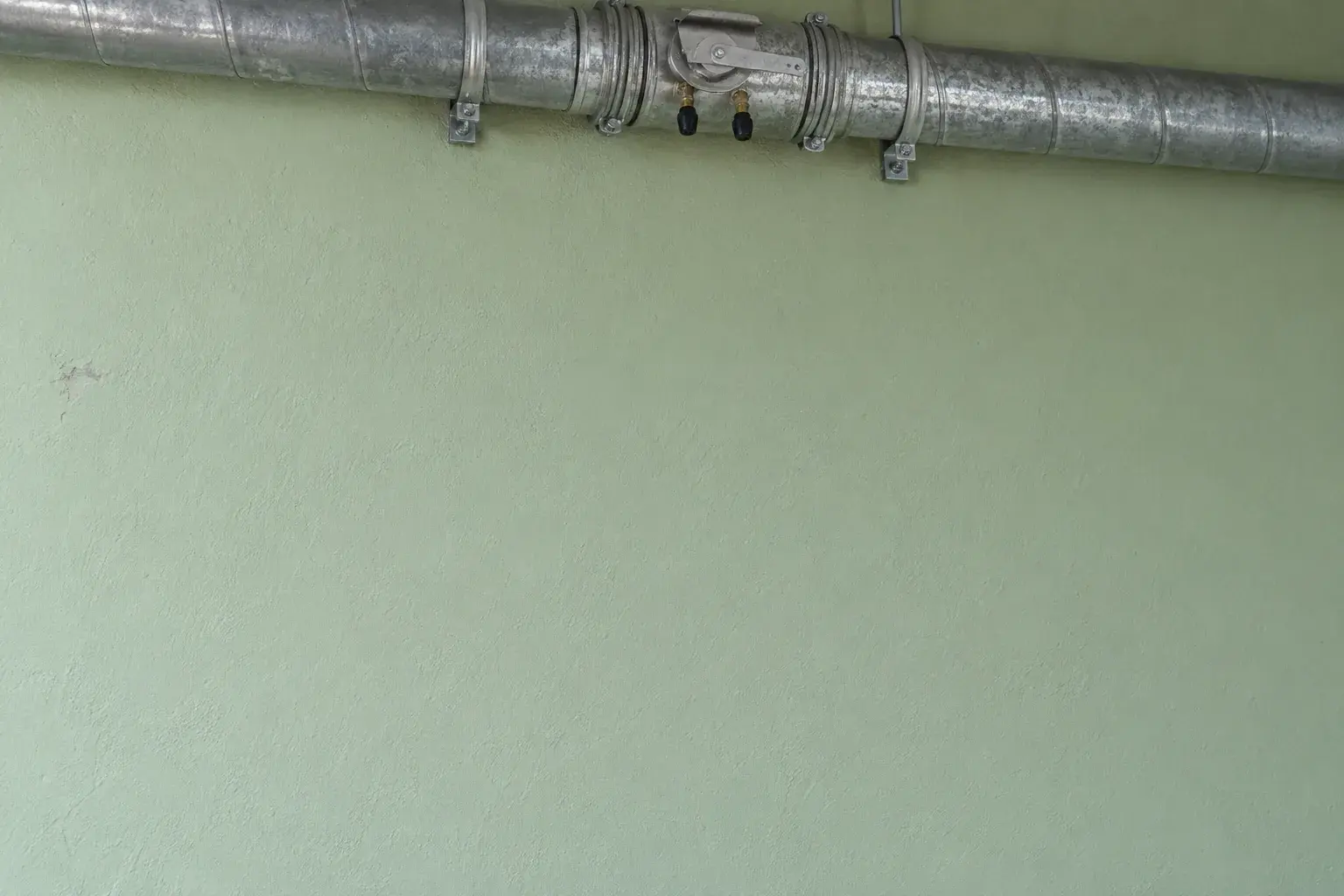

Два кабинета на одной вентиляционной ветке могут получать разное количество воздуха. Для небольшой музыкальной мастерской в Хосте рассматриваем регулировку через ирисовый клапан: его лепестки изменяют проходное сечение, а измерительные штуцеры позволяют проверить расход. Поворот рукоятки без измерения не показывает, сколько воздуха осталось у соседнего ответвления.
Сначала находим точку, которой можно доверять
На выезде проходим трассу от установки до решеток, отмечаем тройники, переходы и закрытые заслонки. Сопоставляем фактические ветви с проектом. Если в одном кабинете закрыт переток через дверь, регулировкой клапана эту причину не устраняем. Проверяем состояние фильтра и устойчивость рабочего режима вентилятора до начала балансировки.
У Swegon SIRI есть собственные требования к расположению относительно местных сопротивлений. Измеряем рулеткой диаметр канала и прямые участки, затем выбираем соответствующую схему из инструкции. Ее рисунок не заменяем общим правилом для любого прибора. Вес вертикального воздуховода должны воспринимать его подвесы, а не корпус регулирующего элемента.
Два шланга и коэффициент конкретного положения
Подключаем дифференциальный манометр к штатным точкам отбора, осматриваем шланги и проверяем нулевое показание. Для SIRI расход определяют по зависимости q = k × √p: q в л/с, перепад p в Па, k из таблицы своего типоразмера и текущего положения. Значение от соседнего диаметра даст правдоподобное число, но неверный результат.
Проверочный расчет, не замер мастерской: при k = 4 и p = 25 Па получаем 20 л/с, или 72 м³/ч. Такое упражнение проверяет единицы и настройку манометра; фактический коэффициент берем с бирки и документации установленного клапана. Измеренное значение записываем отдельно от проектного задания.
Настройка идет по ветви, а не по одному кабинету
Меняем положение предусмотренным изготовителем ключом или отверткой, после чего ждем стабилизации и повторяем отсчет. Проверяем соседние ответвления: их расходы могут измениться вместе с сопротивлением сети. Если нужный режим достигается только при сильном дросселировании и появляется шум, разбираем распределение давления и работу установки, а не оставляем раздражающий свист.
Дополнительно восстанавливаем крепление доступного участка и маркировку положения регулятора. При очистке канала предварительно записываем настройку, открываем проход для обслуживания и затем возвращаем исходное положение с контрольным измерением. Это позволяет отличить загрязнение от случайно сбитой регулировки.
Что остается в ведомости наладки
Фиксируем обозначение ветви, диаметр SIRI, положение шкалы, перепад, коэффициент, рассчитанный расход и режим вентилятора. Рядом указываем расположение измерительной точки. Условия схемы влияют на заявляемую изготовителем погрешность; один красивый отсчет не подтверждает точность установки целиком.
СП 60.13330.2020 используем для проектных требований к вентиляции в его области применения. Рабочие характеристики и способ считывания берем из руководства Swegon. Приемку связываем с заданными расходами и допустимыми отклонениями проекта, доступностью обслуживания и отсутствием постороннего шума после восстановления штатного режима помещений.
Частые вопросы
Можно оставить шланги подключенными навсегда?
Постоянное подключение допустимо только по предусмотренной схеме контроля. После разовой наладки штуцеры и защитные элементы приводим в штатное состояние.
Достаточно измерить скорость возле решетки?
Такой замер оценивает другую точку и требует своего метода пересчета. Его нельзя автоматически приравнять к показанию измерительного клапана.
Что подготовить к выезду?
Нужны доступ к ответвлениям и установке, проектные расходы и согласованный режим работы кабинетов. Скрытые регуляторы сначала делаем доступными для обслуживания.
