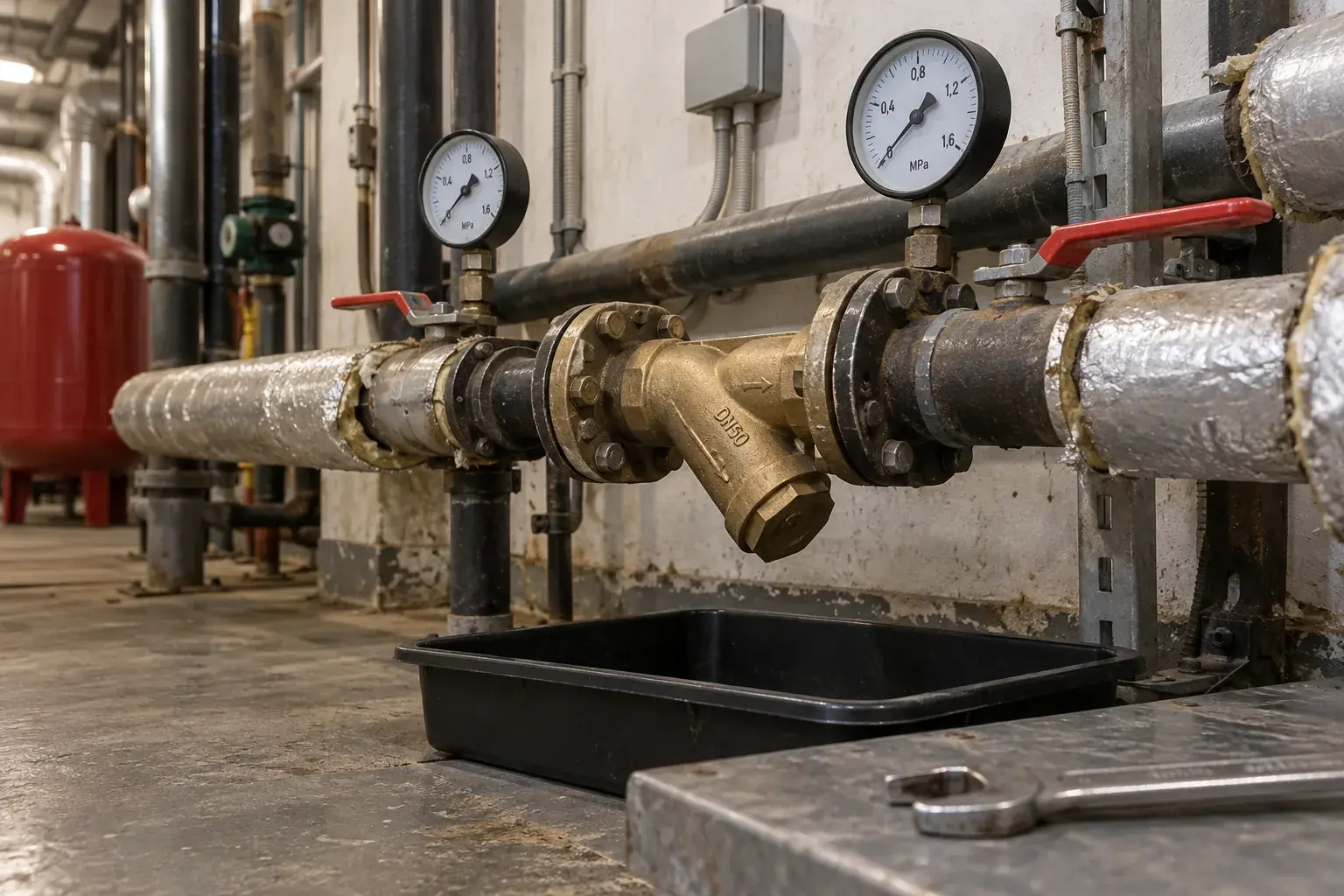

Очистка грязевика теплового пункта общежития в Анапе
Как понять, что грязевик теплового пункта пора чистить?
Если теплообменник недополучает воду, сначала измеряем давление до и после фильтра при одинаковом режиме насоса. Рост перепада вместе с падением расхода дает основание открыть грязевик для осмотра. Чистка по календарю полезна, но измерение помогает не спутать засор сетки с закрытым клапаном или неисправным насосом.
Обходим узел до остановки
В действующем общежитии согласуем короткое окно для отключения ветви и проверяем схему обхода, чтобы не остановить весь корпус без необходимости. Сверяем показания исправных манометров до и после фильтра, температуру и положение запорной арматуры. Показания при разных скоростях насоса напрямую сравнивать нельзя.
Дополнительно проверяем, не возник ли перепад на клапане рядом и не забит ли импульсный отбор манометра. Манометр с неверным нулем не годится для решения о вскрытии. Для контроля подключаем проверенный дифференциальный прибор к предусмотренным точкам, не сверлим действующую трубу.
Открываем только отсеченный участок
После отсечения и снижения температуры участка снимаем давление через штатный слив в безопасную емкость. Крышку грязевика открываем подходящим ключом без удара по корпусу, извлекаем сетку и оцениваем характер осадка. Магнитный шлам, окалина и песок могут указывать на разные источники загрязнения выше по системе.
Сетку промываем без деформации ячеек и проверяем ее целостность на свет. Порванную заменяем по артикулу корпуса; старую прокладку оцениваем отдельно, поскольку повторная сборка на сплющенном кольце дает течь. Для Danfoss FVF порядок обслуживания и совместимые детали берем из документации его модели.
Почему грязь возвращается
Условный расчет: при давлении 0,31 МПа перед фильтром и 0,27 МПа после него перепад равен 0,04 МПа, или 40 кПа. Это не универсальный предел засора. Сравниваем с чистым состоянием этого же узла, расходом и допустимым перепадом оборудования.
Если сетка быстро загрязняется после чистки, обследуем коррозию на участке и работу подпитки. Отдельной работой может стать промывка доступного отрезка перед фильтром либо восстановление изоляции вокруг крышки. Эти операции фиксируем в ведомости отдельно, не выдавая системное загрязнение за неисправность одной сетки.
Проверка после сборки
Заполняем отсеченный участок плавно, выпускаем воздух штатным способом и осматриваем крышку при рабочем давлении. Повторяем измерение перепада на той же скорости насоса и записываем давление, температуру и факт отсутствия течи. Если расход не восстановился, проверяем следующий элемент гидравлической цепи.
СП 60.13330.2020 связывает решение с работой системы отопления в целом. Паспорт фильтра определяет допустимые условия и детали именно этой модели. Для эксплуатации оставляем дату чистки и показания: следующая проверка будет сравнивать измерения, а не впечатление о внешнем виде грязевика.
Частые вопросы
Достаточно ли внешнего осмотра фильтра?
Нет. Сетка скрыта в корпусе, а ее состояние подтверждают измерением и вскрытием отсеченного узла.
Можно ли вынимать сетку под давлением?
Нет. Участок изолируют, охлаждают и сбрасывают давление штатным способом.
Всегда ли большой перепад означает грязь?
Сначала проверяют режим насоса, арматуру и исправность точек измерения.
